Étude de cas · Note de calculs Réf. VRD-EP-04

Conception d'un Système de Drainage Urbain

Éco-quartier — du bassin versant au profil de la tranchée de pose

NiveauBTS Travaux publics / BUT Génie Civil 2^e année

DomaineVRD — assainissement pluvial et pose de canalisations

ThèmeDimensionnement d'un collecteur pluvial et de sa tranchée

PrérequisTemps de concentration · loi de Montana · formule rationnelle · formule de Manning-Strickler et son inversion · taux de remplissage · conditions d'auto-curage · zones d'enrobage d'une canalisation enterrée

1. Présentation du Projet CAHIER DES CHARGES

Contexte de l'Étude & Enjeux

Le Contexte : Un éco-quartier s'implante sur d'anciens terrains agricoles en frange d'agglomération. L'imperméabilisation partielle de ces terres modifie la dynamique du ruissellement : ce qui s'infiltrait autrefois doit désormais être collecté, transporté et restitué à un bassin de rétention aval. Le bureau d'études doit concevoir l'ossature du réseau pluvial : un bassin versant de 1,20 hectare, un collecteur enterré sous la voirie de desserte, et la tranchée qui le recevra. Le dossier va du nuage jusqu'au fond de fouille.

Les Points Clés du Projet

Concevoir un réseau pluvial, c'est enchaîner trois disciplines dont chacune impose ses propres règles et ses propres domaines de validité :

Enjeu Principal : Un bassin versant d'1,20 hectare, taille pour laquelle les formules simples d'hydrologie urbaine sont pleinement dans leur domaine d'emploi — ce qui n'est pas toujours le cas.
Environnement : Une pente de 1,5 % imposée par la topographie, franche pour de l'assainissement, et un fond de fouille rocheux qui commandera l'épaisseur du lit de pose.
L'objectif final : Un diamètre nominal et un profil de tranchée transmissibles à l'entreprise, l'un et l'autre justifiés par un référentiel et non par l'habitude.
L'astuce de l'ingénieur : Le premier diamètre commercialisé qui passe le débit n'est pas toujours celui qu'il faut retenir. Le taux de remplissage arbitre.

Votre Mission :

Vous êtes ingénieur d'études VRD et vous devez dimensionner intégralement le tronçon principal du réseau d'eaux pluviales. Il vous faut évaluer le débit de pointe décennal, en déduire le diamètre nominal du collecteur en béton, vérifier son comportement hydraulique en service, puis définir les prescriptions de pose qui figureront au cahier des clauses techniques particulières.

Le grand défi : Ne jamais employer une formule hors de son domaine. Chaque relation de ce dossier — temps de concentration, loi de pluie, formule rationnelle — est assortie de bornes que le référentiel énonce explicitement. Les vérifier fait partie du calcul.
Votre rôle : Enchaîner quatre étapes : le débit de pointe, le diamètre théorique et nominal, la vérification hydraulique du collecteur retenu, et enfin le profil de la tranchée de pose.

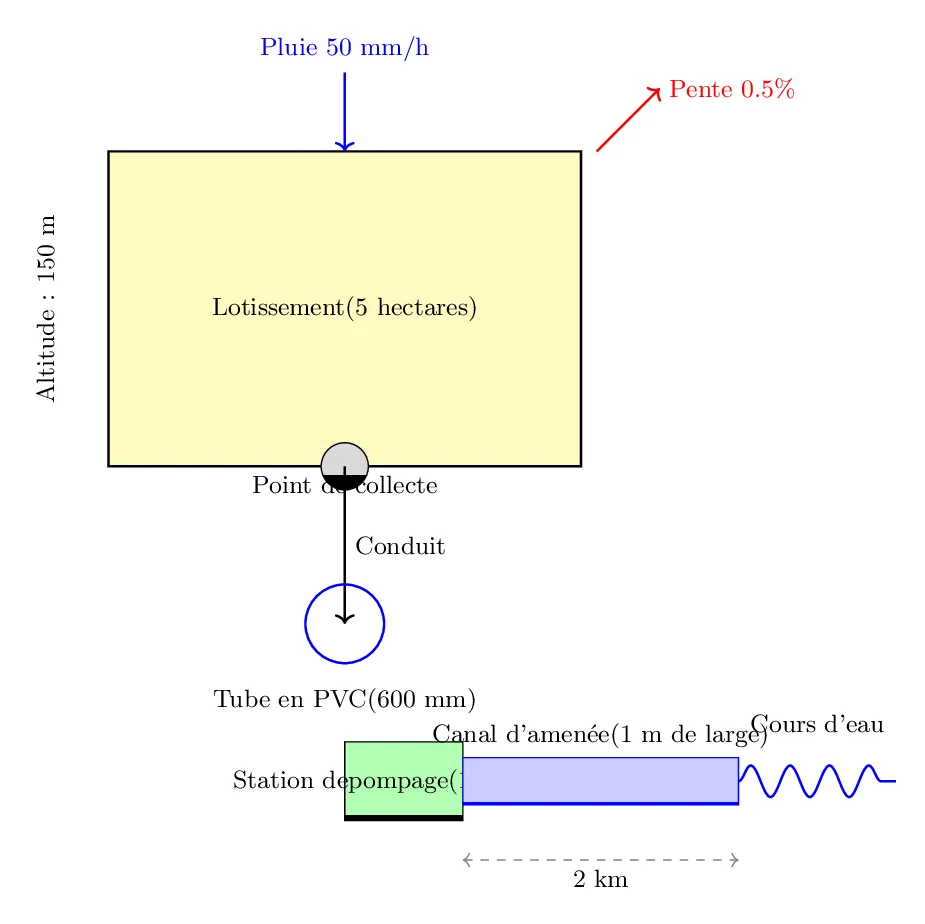

PLAN DE REPÉRAGE

Livrables Attendus (Checklist) :

Le diamètre nominal retenu pour le collecteur, assorti de sa hauteur d'eau au débit de projet, du respect du plafond de remplissage et de la vérification des conditions d'auto-curage.
Le profil de la tranchée de pose — profondeur, épaisseur du lit de pose, obligation de blindage et dimension des fouilles pour regards.

2. Données Techniques & Normes

Les données de ce dossier proviennent de quatre sources. Le plan d'aménagement fournit la surface du bassin versant et sa répartition entre surfaces imperméabilisées raccordées et espaces perméables. Le levé topographique fournit le plus long cheminement hydraulique et les pentes. La station pluviométrique fournit les coefficients de la loi de pluie et leur plage de validité. L'étude géotechnique qualifie le fond de fouille, donnée qui commandera l'épaisseur du lit de pose. À ces quatre familles s'ajoutent les hypothèses de projet — période de retour, coefficient de débit, contraintes de couverture — qui relèvent de décisions à justifier.

Formulaire & Aide-Mémoire (À consulter en cas de besoin)

Retrouvez ici les formules principales pour cet exercice. Ne les apprenez pas par cœur, comprenez comment les appliquer !

Temps de concentration de Kirpich \( t_{\text{c}} = 0{,}01947 \, L^{0{,}77} \, I^{-0{,}385} \)
Loi de Montana, intensité \( I(d, T) = 60 \, a \, d^{-b} \)
Débit de pointe, formule rationnelle \( Q = Cr \cdot i \cdot S \)
Diamètre à pleine section \( D = \left[ \dfrac{4^{5/3} \, Q}{\pi \, K \, J^{1/2}} \right]^{3/8} \)
Vitesse à pleine section \( V = K \, R_{\text{h}}^{2/3} \, J^{1/2} \)
Contrainte de cisaillement au radier \( \tau_{0} = \rho \, g \, R_{\text{h}} \, J \)
Profondeur de tranchée \( H_{\text{tr}} = H_{\text{couv}} + D_{\text{e}} + e_{\text{lit}} \)

Hypothèses et Paramètres de l'Étude

BASSIN VERSANT ET PLUVIOMÉTRIE

Symbole	Description	Valeur	Unité
\( S \)	Surface totale du bassin versant drainé par le collecteur	1,20	ha
\( S_{\text{imp}} \)	Surface imperméabilisée et raccordée au réseau : toitures, voiries, parkings et cheminements ASTEE 2017 — § III.4.2	0,780	ha
\( L \)	Longueur du plus long cheminement hydraulique, du point le plus éloigné jusqu'à l'exutoire	420	m
\( I \)	Pente moyenne du bassin versant le long de ce cheminement	1,2	%
\( a \)	Coefficient de Montana pour la période de retour décennale, plage de durées de 6 minutes à 2 heures ASTEE 2017 — tableau 2	7,538	sans unité
\( b \)	Second coefficient de Montana, même période de retour et même plage de validité	0,626	sans unité

Hypothèses hydrologiques

Période de retour : 10 ans, correspondant au niveau de service 2 du référentiel
Apports extérieurs : aucun — le bassin versant est fermé sur ses limites
Espaces verts : les noues plantées ne sont pas raccordées au collecteur et infiltrent les eaux qu'elles reçoivent

COLLECTEUR ET CONDITIONS DE POSE

Symbole	Description	Valeur	Unité
\( J \)	Pente du radier du collecteur, imposée par la topographie et les cotes de raccordement	1,5	%
\( K \)	Coefficient de débit de Manning-Strickler du collecteur en béton, branchements et regards inclus ASTEE 2017 — § IV.2.5	70	m^1/3·s⁻¹
\( e \)	Épaisseur de la paroi du tuyau en béton, valeur du catalogue fabricant	0,05	m
\( H_{\text{couv}} \)	Hauteur de couverture au-dessus de la génératrice supérieure du tuyau, imposée par le règlement de voirie Fascicule 70 — chapitre IV	1,00	m
\( D_{\text{i,rv}} \)	Diamètre intérieur des regards de visite, éléments préfabriqués en béton de paroi 0,12 m	1,00	m

Contraintes de choix et d'exécution

Diamètres disponibles : 300, 400, 500 et 600 mm en béton
Minimum réglementaire : à lire au § IV.1 du mémento technique ASTEE 2017
Nature du fond de fouille : sol dur ou rocheux sur tout le linéaire, d'après l'étude géotechnique
Largeur de tranchée : à relever dans le tableau du § V.6.3 du fascicule 70 — elle n'est pas calculable et relève d'une donnée de CCTP

Extraits de Normes & Abaques (Documents Annexes)

Servez-vous des documents ci-dessous pour extraire les coefficients nécessaires à votre résolution.

Mémento technique ASTEE 2017, § III.4.2, tableau 4 — coefficients à l'échelle du bassin versant

Coefficient	Niveau 1	Niveau 2	Niveau 3	Niveau 4
\( Cr_{\text{BV}} \) — ruissellement	\( Cr_{\text{i}} \times Imp_{\text{BV}} \)	\( Imp_{\text{BV}} \)	\( Imp_{\text{BV}} \)	1
\( Ca_{\text{BV}} \) — apport	\( Imp_{\text{BV}} \)	\( Imp_{\text{BV}} \)	\( Imp_{\text{BV}} + Ca_{\text{p}}(1 - Imp_{\text{BV}}) \)	1

Le § III.7.1.1.2 précise que la formule de Kirpich a été établie pour des bassins versants dont la surface est comprise entre 0,4 et 80 hectares. Le § III.7.1.3.1 rappelle que la formule rationnelle néglige les effets du transfert et du stockage hydraulique, ce qui conduit à des valeurs de débits par excès, et limite son emploi à des bassins de collecte très simples, de taille réduite, plutôt imperméabilisés, en général à quelques dizaines d'hectares.

Mémento technique ASTEE 2017, § IV.1, § IV.3.1 et § IV.3.2 — diamètres minimaux et auto-curage

Prescription	Valeur
Diamètre nominal minimal recommandé en eaux usées	Ø 200 mm
Diamètre nominal minimal recommandé en eaux pluviales ou unitaire	Ø 300 mm
Vitesse à pleine section satisfaisant les conditions d'auto-curage	de l'ordre de 1 m/s
Contrainte de cisaillement au radier transportant 90 % des solides	1,6 N/m²
Pente minimale de Sander pour \( D < 1\,000 \) mm	\( S_{\text{0m}} = 1{,}2 / D \) avec \( D \) en mm
Taux de remplissage en hauteur maximal, § IV.4, équation 49	\( \max \left\{ 0{,}55 \; ; \; 0{,}92 - 0{,}03 \times 10^{3} \times I \right\} \)

Mémento technique ASTEE 2017, § VI.1.5, tableau 25 — extrait des caractéristiques hydrauliques des conduites circulaires partiellement remplies

\( Q_{\text{P}} / Q_{\text{PS}} \)	\( H_{\text{P}} / D \)	\( V_{\text{P}} / V_{\text{PS}} \)	\( S_{\text{P}} / S_{\text{PS}} \)	\( R_{\text{h,P}} / R_{\text{h,PS}} \)
0,500	0,500	1,00	0,500	1,000
0,510	0,506	1,00	0,508	1,006
0,520	0,512	1,01	0,516	1,013
0,930	0,816	1,06	0,874	1,098
0,935	0,823	1,06	0,880	1,095

Le mémento précise que l'emploi de ce tableau n'est possible que pour une rugosité \( K_{\text{s}} = 70 \), valeur retenue au présent dossier. L'indice PS désigne la pleine section, l'indice P le débit de projet. La ligne 0,500 est rappelée comme repère : à demi-section, la hauteur d'eau vaut la moitié du diamètre et le rayon hydraulique retrouve exactement sa valeur de pleine section.

Le § IV.2.3 signale que la formule de Manning-Strickler a été établie pour des écoulements turbulents rugueux et qu'elle ne tient pas compte de la viscosité de l'eau, ce qui peut conduire à sous-dimensionner les ouvrages par adoption d'un coefficient de débit trop important. Le § IV.2.5 fixe le coefficient global de débit entre 70 et 80 pour les canalisations fermées.

CCTG fascicule 70, titre I — prescriptions de pose en tranchée

Article	Prescription
§ IV.2.2	Lit de pose d'épaisseur supérieure ou égale à 0,10 m sur sol normal et à 0,15 m sur sol dur ou rocheux
§ V.7.3.1	Fond de tranchée arasé à 0,10 m au moins au-dessous de la génératrice inférieure extérieure de la canalisation
§ V.6.1	Fouilles de plus de 1,30 m de profondeur exécutées uniquement avec parois talutées ou parois verticales blindées, par application du décret n° 65-48 du 8 janvier 1965
§ V.6.3	Largeur minimale de tranchée déterminée en fonction de la profondeur, du type de blindage, du diamètre nominal et du diamètre extérieur
§ V.6.4	Fouilles pour regards : dimension extérieure de l'ouvrage augmentée de 0,50 m de part et d'autre
§ V.11	Remblai initial d'une hauteur minimale de 0,10 m au-dessus du collet et de 0,15 m au-dessus de la génératrice supérieure

Le chapitre IV du fascicule 70 précise que les ouvrages visés par ses règles de calcul mécanique sont ceux qui sont enterrés à des hauteurs de couverture supérieures ou égales à 0,80 m lorsqu'il y a une chaussée. Le § V.7.3.3 recommande par ailleurs de disposer un grillage avertisseur à 0,30 m au-dessus de la génératrice supérieure.

3. Méthodologie de Résolution & Travail Demandé

Afin d'assurer un dimensionnement sécuritaire et conforme aux standards, nous procédons selon les étapes méthodiques détaillées ci-dessous. La démarche descend du ciel jusqu'au fond de fouille : hydrologie pour la première question, hydraulique pour les deux suivantes, dispositions constructives pour la dernière. Chaque étape ne consomme qu'un seul résultat de la précédente, ce qui rend les erreurs faciles à localiser.

Question 1 : Débit de pointe décennal du bassin versant

Hydrologie urbaine 30 min | Intermédiaire

But de l'étape : Obtenir le débit de projet, unique nombre qui fera le lien entre le plan d'aménagement et le catalogue du fabricant de tuyaux.

Énoncé Q1 : Calculer le temps de concentration du bassin versant par la formule de Kirpich, après avoir vérifié que la surface appartient à son domaine d'emploi. En déduire l'intensité de pluie décennale par la loi de Montana, après contrôle de la plage de validité des coefficients. Déterminer enfin le coefficient de ruissellement à partir du taux d'imperméabilisation, puis le débit de pointe par la formule rationnelle.

Besoin d'un indice ? (Niveau 1)

La formule de Kirpich attend une longueur en mètres et une pente en mètres par mètre, et rend un temps en minutes. Ses deux exposants sont de signes opposés.

Toujours bloqué ? (Indice Niveau 2)

Le temps de concentration attendu se compte en minutes, pas en heures : sur 420 mètres de cheminement, comptez une dizaine de minutes. L'intensité qui en découle avoisine 100 mm/h et le débit se compte en centaines de litres par seconde.

Question 2 : Diamètre théorique et diamètre nominal

Inversion de Manning-Strickler 25 min | Confirmé

But de l'étape : Passer d'un débit à évacuer à un diamètre à commander. La formule de Manning-Strickler est écrite pour donner un débit : il faut la retourner.

Énoncé Q2 : Établir la relation donnant le diamètre d'une conduite circulaire pleine en fonction du débit, du coefficient de débit et de la pente, en repartant de la forme « débit » de Manning-Strickler. Calculer le diamètre théorique, puis proposer le diamètre nominal en confrontant les diamètres disponibles au minimum réglementaire du § IV.1 du mémento technique ASTEE 2017.

Besoin d'un indice ? (Niveau 1)

Pour une conduite circulaire pleine, la surface mouillée et le rayon hydraulique s'expriment tous deux en fonction du diamètre. En les substituant, le diamètre apparaît avec un exposant unique.

Toujours bloqué ? (Indice Niveau 2)

En substituant \( S_{\text{m}} = \pi D^{2}/4 \) et \( R_{\text{h}} = D/4 \), le débit devient proportionnel à \( D^{8/3} \) et l'inversion fait apparaître un exposant \( 3/8 \). Le diamètre théorique attendu se situe entre 350 et 400 millimètres.

Question 3 : Taux de remplissage et conditions d'auto-curage

Vérification hydraulique 30 min | Confirmé

But de l'étape : Vérifier que le diamètre proposé en question 2 tient réellement, et arbitrer entre lui et le diamètre commercialisé immédiatement supérieur.

Énoncé Q3 : Calculer, pour le diamètre proposé, la vitesse et le débit à pleine section puis le taux de remplissage au débit de projet. Reprendre le même calcul pour le diamètre immédiatement supérieur. Convertir les deux taux en hauteurs d'eau par le tableau 25 du § VI.1.5 du mémento technique ASTEE 2017, les confronter au plafond de l'équation 49 du § IV.4, arrêter le diamètre de projet et vérifier sur celui-ci les critères d'auto-curage du chapitre IV.3, la contrainte au radier étant calculée au débit de projet.

Besoin d'un indice ? (Niveau 1)

Le rayon hydraulique d'une conduite circulaire pleine vaut le quart du diamètre. Le taux de remplissage obtenu est un rapport de débits, pas de hauteurs d'eau : c'est l'entrée du tableau 25.

Toujours bloqué ? (Indice Niveau 2)

Le diamètre proposé en question 2 conduit à un taux de remplissage en débit supérieur à 90 %. Convertissez-le en hauteur d'eau par le tableau 25 avant de conclure : c'est cette hauteur, et elle seule, que l'équation 49 du § IV.4 plafonne.

Question 4 (Finale) : Profil de la tranchée de pose

Dispositions constructives 25 min | BOSS

But de l'étape : Passer du calcul au chantier. Un diamètre nominal ne suffit pas à commander un terrassement : il faut une profondeur, une épaisseur de lit de pose et une réponse sur le blindage.

Mention spéciale — la sécurité n'est pas une variable d'ajustement : Une seule des grandeurs calculées ici déclenche une obligation réglementaire de protection des fouilles. Elle doit être vérifiée et signalée, quelle que soit son incidence sur le coût.

Calculer le diamètre extérieur du tuyau retenu, déterminer l'épaisseur du lit de pose compte tenu de la nature du fond de fouille et contrôler la règle d'arasement, en déduire la profondeur totale de la tranchée et vérifier la couverture minimale, puis conclure sur l'obligation de blindage et sur la dimension des fouilles pour regards.

Besoin d'un indice ? (Niveau 1)

La profondeur d'une tranchée est une simple somme de trois épaisseurs superposées. Attention à ne pas confondre le diamètre nominal et le diamètre extérieur du tuyau.

Toujours bloqué ? (Indice Niveau 2)

Le fond de fouille étant qualifié de dur ou rocheux, l'épaisseur minimale du lit de pose n'est pas celle du cas courant. La profondeur totale obtenue dépasse le seuil au-delà duquel le décret de 1965 impose des parois talutées ou blindées.

NOTE DE CALCULS

Conception d'un Système de Drainage Urbain

Question 1 : Débit de pointe décennal du bassin versant

Dans la tête de l'ingénieur

"Trois formules vont s'enchaîner, et chacune porte un domaine d'emploi que le référentiel écrit noir sur blanc. Sur un bassin de 1,20 hectare, j'ai la chance rare d'être confortablement à l'intérieur des trois — ce qui n'arrive pas si souvent en milieu urbain. Je vais donc vérifier ces bornes une par une avant chaque calcul, parce que c'est précisément quand tout se passe bien qu'on oublie de le faire."

Observation : Le débit de pointe ne se mesure pas, il se construit par une chaîne de trois modèles empiriques successifs. Chaque maillon apporte son incertitude propre, et l'ordre de grandeur final vaut ce que valent les trois.
Analyse du risque : Une erreur sur la durée de pluie se répercute directement sur l'intensité, donc sur le débit, donc sur le diamètre. Comme le débit varie avec le diamètre à la puissance huit tiers, une surestimation de 20 % du débit ne coûte que 7 % de diamètre — mais une sous-estimation met le réseau en charge.
Choix stratégique : Je calcule le temps de concentration plutôt que de le poser en hypothèse. C'est la seule façon de lier la durée de pluie à la géométrie réelle du bassin, et donc de justifier le choix devant un tiers.
Alternative : J'aurais pu retenir une durée forfaitaire de quinze minutes, usage courant en avant-projet. Je l'écarte : sur ce bassin, le temps de concentration réel est nettement plus court, donc l'intensité plus forte, et le forfait aurait conduit à sous-dimensionner.
Objectif visé : Un débit de pointe unique et traçable, dont chaque terme peut être retrouvé dans un document de référence.

Voir uniquement le résultat final (Auto-évaluation)

Temps de concentration 11,19 min · intensité 99,75 mm/h · coefficient de ruissellement 0,6500 · débit de pointe 216,1 L/s

Rappel Théorique : la chaîne pluie-débit et ses trois maillons

Le mémento technique ASTEE 2017 décrit une méthode en trois temps pour les petits bassins versants urbains. Il commence par le temps de concentration, défini au § III.7.1.1 comme la durée nécessaire à une goutte tombée au point le plus éloigné pour atteindre l'exutoire. Il enchaîne par l'intensité de la pluie de projet, tirée au § III.2.3 des courbes intensité-durée-fréquence ajustées sur la station la plus proche. Il conclut par la formule rationnelle du § III.7.1.3.1, qui convertit cette intensité en débit.

Le postulat commun : le débit maximal est atteint lorsque l'ensemble du bassin contribue simultanément à l'écoulement à l'exutoire, ce qui suppose une pluie de durée égale au temps de concentration.
Le domaine de Kirpich : le § III.7.1.1.2 précise que cette formule a été établie pour des bassins versants dont la surface est comprise entre 0,4 et 80 hectares. Hors de ces bornes, elle n'a pas de justification.
Le domaine de Montana : le § III.2.3 indique qu'on ne peut pas représenter les courbes d'une même période de retour par un jeu unique de paramètres pour toutes les durées, qu'il en faut au moins deux, et qu'il est fortement déconseillé d'extrapoler.
Le domaine de la formule rationnelle : le § III.7.1.3.1 la limite à des bassins de collecte très simples, de taille réduite, plutôt imperméabilisés, et en général à quelques dizaines d'hectares. Elle néglige les effets du transfert et du stockage hydraulique, ce qui conduit à des valeurs de débits par excès.
Le coefficient de ruissellement : le § III.4.2 le rattache au seul taux d'imperméabilisation du bassin versant, et le tableau 4 en donne l'expression selon le niveau de service retenu. Ce n'est pas une constante du site : il dépend de la pluie considérée.

Équations Fondamentales

Trois relations empiriques enchaînées, dont chacune produit l'entrée de la suivante. Aucune n'est une loi physique : ce sont des ajustements statistiques, ce qui explique que leurs domaines d'emploi soient aussi étroitement bornés.

Formule 1 — Temps de concentration de Kirpich :

Elle donne la durée du parcours de l'eau sur le bassin versant.

Pourquoi cette formule ?

Parce qu'elle relie la durée de la pluie de projet à la géométrie mesurable du bassin plutôt qu'à un usage. Le § III.7.1.1.2 du mémento technique ASTEE 2017 la présente comme applicable aux bassins versants de 0,4 à 80 hectares, ce qui couvre l'essentiel des opérations d'aménagement urbain.

Contexte de validité : surface comprise entre 0,4 et 80 hectares. En dessous, le résultat n'a pas de sens ; au-dessus, d'autres formulations sont proposées par le référentiel.
Avantage : elle ne demande que deux grandeurs relevées sur un plan coté : une longueur de cheminement et une pente moyenne. Aucune donnée hydrologique n'est nécessaire.
Paramètre clé : la longueur du cheminement, dont l'exposant est le plus fort. Un tracé mal relevé se paie directement sur la durée obtenue.
Vérification : le résultat est un temps en minutes. Sur quelques centaines de mètres de cheminement urbain, on attend une dizaine de minutes ; un résultat en heures signale une erreur d'unité sur la pente.
Limite : c'est une corrélation empirique qui ignore la nature des surfaces parcourues. Un cheminement entièrement bétonné et un cheminement enherbé de même géométrie donnent la même valeur.

\[ \begin{aligned} t_{\text{c}} = 0{,}01947 \, L^{0{,}77} \, I^{-0{,}385} \end{aligned} \]

Que dit cette équation physiquement ? Elle dit que l'eau met d'autant plus de temps que le chemin est long et la pente faible. Les deux exposants sont de signes opposés, ce qui traduit l'opposition des deux effets, et tous deux sont inférieurs à l'unité : doubler la longueur n'a pas pour effet de doubler la durée.

Décomposition des termes :

\( t_{\text{c}} \) : temps de concentration du bassin versant, unité : min
\( L \) : longueur du plus long cheminement hydraulique, unité : m
\( I \) : pente moyenne du bassin le long de ce cheminement, unité : m/m, sans dimension
\( 0{,}01947 \) : constante de calage de la corrélation, unité : min·m^−0,77

Formule 2 — Intensité de pluie de Montana :

Elle donne l'intensité moyenne d'une averse de durée et de période de retour données.

Pourquoi cette formule ?

Parce qu'elle est la traduction analytique des courbes intensité-durée-fréquence de la station pluviométrique. Le § III.2.3 du mémento en donne la forme et rappelle que ses coefficients sont ajustés par plage de durées, et non sur l'ensemble du spectre.

Contexte de validité : durée comprise dans la plage d'ajustement des coefficients, ici de 6 minutes à 2 heures. Le document chiffre l'erreur d'une extrapolation à plus de 20 %.
Avantage : elle est directement paramétrable par période de retour, ce qui permet de comparer plusieurs niveaux de service sans changer de méthode.
Paramètre clé : l'exposant \( b \), toujours positif dans cette écriture, le signe moins figurant explicitement dans la formule. C'est la source d'erreur la plus fréquente.
Vérification : l'intensité décroît toujours quand la durée augmente. Un résultat croissant avec la durée signale un signe inversé sur l'exposant.
Limite : les coefficients sont propres à une station. Le mémento indique que Météo-France les fournit à la demande, à titre payant ; ceux du tableau 2 ne sont qu'un exemple.

\[ \begin{aligned} I(d, T) = 60 \, a \, d^{-b} \end{aligned} \]

Que dit cette équation physiquement ? Elle dit qu'une averse courte est plus violente qu'une averse longue. Un orage peut déverser cent millimètres par heure pendant dix minutes, jamais pendant dix heures. Le facteur 60 convertit une hauteur par minute en une intensité horaire.

Décomposition des termes :

\( I \) : intensité moyenne de l'averse sur sa durée, unité : mm/h
\( d \) : durée de l'averse de projet, prise égale au temps de concentration, unité : min
\( a \) et \( b \) : coefficients de Montana de la station, pour la période de retour et la plage de durées considérées, unité : sans dimension
\( 60 \) : facteur de conversion des minutes en heures, unité : min/h

Formule 3 — Formule rationnelle :

Elle convertit une intensité de pluie en un débit de pointe à l'exutoire.

Pourquoi cette formule ?

Parce que c'est la méthode que le § III.7.1.3.1 du mémento retient pour les petits bassins de collecte. Sa formulation est d'une simplicité assumée : le débit est le produit de la surface, de l'intensité et de la fraction de pluie qui ruisselle.

Contexte de validité : bassins très simples, de taille réduite, plutôt imperméabilisés, en général de quelques dizaines d'hectares au plus.
Avantage : son caractère majorant. Le référentiel indique qu'elle conduit à des valeurs de débits par excès, ce qui place le dimensionnement du côté de la sécurité.
Paramètre clé : la cohérence des unités. En Système international, l'intensité est une vitesse en mètres par seconde et la surface est en mètres carrés.
Vérification : le mémento donne une forme pratique équivalente, avec un facteur numérique, l'intensité en millimètres par heure et la surface en hectares. Les deux voies doivent concorder.
Limite : elle néglige le stockage dans le réseau et sur les surfaces, ce qui interdit de l'employer pour dimensionner un volume de rétention.

\[ \begin{aligned} Q = Cr \cdot i \cdot S \end{aligned} \]

Que dit cette équation physiquement ? Elle dit : « tout ce qui tombe sur les surfaces imperméables arrive en même temps à l'exutoire ». C'est faux dans le détail, puisque l'eau met un certain temps à cheminer, mais c'est volontairement pessimiste : le référentiel assume ce parti pris et le signale comme tel.

Décomposition des termes :

\( Q \) : débit de pointe à l'exutoire du bassin versant, unité : m³/s
\( Cr \) : coefficient de ruissellement du bassin versant, au niveau de service retenu, unité : sans dimension
\( i \) : intensité de la pluie de projet exprimée comme une vitesse, unité : m/s
\( S \) : surface totale du bassin versant, unité : m²

L'Erreur Classique (Le Piège)

"Beaucoup d'étudiants posent une durée de pluie forfaitaire de quinze minutes, parce que c'est l'usage, sans vérifier si le bassin la justifie..."

L'approche d'ingénieur : La durée de la pluie de projet n'est pas une convention mais une propriété du bassin versant. Le postulat de la formule rationnelle est que l'ensemble du bassin contribue simultanément, ce qui suppose une durée égale au temps de concentration. Poser une durée plus longue que le temps de concentration réel revient à retenir une intensité plus faible, donc un débit plus faible.

L'erreur : retenir quinze minutes là où le bassin en réclame onze. L'intensité passe alors de 99,75 à environ 85 millimètres par heure, soit une sous-estimation de 15 % du débit.
La bonne méthode : calculer le temps de concentration par une formule dont le domaine d'emploi est vérifié, et le retenir comme durée de pluie. Si le calcul n'est pas possible, le forfait doit être justifié et signalé comme tel.
L'astuce de pro : un temps de concentration court est le marqueur d'un bassin imperméabilisé et pentu. Sa valeur constitue à elle seule un contrôle de cohérence du plan d'aménagement.
Le moyen mnémotechnique : « la pluie de projet dure le temps que met l'eau à traverser le bassin ». Ni plus, ni moins.
L'impact direct : sur le réseau, un débit sous-estimé de 15 % conduit à un diamètre théorique inférieur de 6 %, ce qui suffit à faire basculer le choix vers le diamètre commercialisé inférieur et à mettre le collecteur en charge lors du premier orage décennal.

Exécution de la Note de Calculs

Check-up des Unités (Optionnel)

Longueur \( L \) : en m ; pente \( I \) : en m/m
Temps \( t_{\text{c}} \) et durée \( d \) : en min
Intensité \( I \) : en mm/h , convertie en m/s pour la formule rationnelle
Surface \( S \) : en m² ; débit \( Q \) : en m³/s puis en L/s

Cette question fait cohabiter quatre systèmes d'unités : les minutes de Kirpich et de Montana, les millimètres par heure de l'intensité, les hectares du plan d'aménagement et les unités du Système international de la formule rationnelle. Aucune conversion n'est difficile prise isolément ; c'est leur enchaînement qui égare. La parade consiste à écrire les unités à chaque ligne et à contrôler le résultat final par la forme pratique du référentiel.

1. Résolution Numérique Calcul 1 — Temps de concentration du bassin versant

Pourquoi fait-on ce calcul ? Parce qu'il fixe la durée de la pluie de projet, dont dépend toute la suite de la chaîne.

Méthodologie du calcul :

Vérification préalable du domaine d'emploi de la formule, conversion de la pente en mètres par mètre, puis application directe. Les deux puissances sont évaluées séparément pour rendre le développement vérifiable.

Substitution : \( L = 420 \) m relevé sur le plan, \( I = 1{,}2 \, \% = 0{,}012 \) m/m.
Piège évité : injecter la pente en pourcentage. Le résultat serait divisé par un facteur voisin de six et donnerait moins de deux minutes.
Hypothèse validée : la surface de 1,20 hectare appartient bien à l'intervalle de 0,4 à 80 hectares annoncé au § III.7.1.1.2 du mémento.
Vérification croisée : la vitesse moyenne implicite du cheminement vaut la longueur divisée par la durée, soit environ 0,6 mètre par seconde, ordre de grandeur cohérent avec un ruissellement de surface.
Finalité : disposer de la durée de l'averse critique à injecter dans la loi de pluie.

\[ \begin{aligned} t_{\text{c}} &= 0{,}01947 \times L^{0{,}77} \times I^{-0{,}385} \\ &= 0{,}01947 \times 420^{\,0{,}77} \times 0{,}012^{\,-0{,}385} \text{ min} \\ &= 0{,}01947 \times 104{,}70 \times 5{,}4893 \text{ min} \\ &= \mathbf{11{,}19} \text{ min} \end{aligned} \]

Analyse intermédiaire du chiffre :

Un peu plus de onze minutes pour qu'une goutte tombée au point le plus éloigné rejoigne l'exutoire. C'est court, et c'est le signe d'un bassin majoritairement imperméabilisé et correctement pentu : l'eau y transite sans être freinée.

Ordre de grandeur : 11,19 minutes pour 420 mètres, soit une vitesse de cheminement d'environ 0,63 mètre par seconde. La valeur est plausible pour du ruissellement urbain.
Impact sur la suite : cette durée sera injectée telle quelle dans la loi de Montana. Elle appartient à la plage de validité des coefficients retenus, ce qui sera vérifié au calcul suivant.
Cohérence : la surface du bassin, 1,20 hectare, se situe au centre du domaine de la formule et non près de ses bornes. L'emploi est pleinement justifié.
Attention : la formule ne distingue pas les surfaces revêtues des espaces verts. Sur un bassin très hétérogène, elle donnerait la même durée pour des comportements très différents.
Comparaison : le forfait usuel de quinze minutes aurait allongé la durée de 34 % et abaissé l'intensité d'autant. La différence n'est pas négligeable.

Remarque pédagogique : Portez toujours dans la note la vérification du domaine d'emploi avant le calcul lui-même. Elle vaut autant que le résultat.

Calcul 2 — Intensité de la pluie décennale

Pourquoi fait-on ce calcul ? Pour traduire la durée obtenue en une lame d'eau par unité de temps, seule grandeur qui alimente la formule rationnelle.

Méthodologie du calcul :

Contrôle de l'appartenance de la durée à la plage d'ajustement des coefficients, puis application de la loi de Montana avec l'exposant affecté du signe moins figurant dans la formule.

Substitution : \( a = 7{,}538 \), \( b = 0{,}626 \) et \( d = 11{,}19 \) min du calcul précédent.
Piège évité : prendre l'exposant positif. L'intensité croîtrait alors avec la durée, ce qui est physiquement impossible.
Hypothèse validée : la durée de 11,19 minutes est bien comprise dans la plage de 6 minutes à 2 heures pour laquelle les coefficients ont été ajustés. Aucune extrapolation n'est commise.
Vérification croisée : la hauteur précipitée pendant l'averse vaut l'intensité multipliée par la durée, soit environ 18,6 millimètres en onze minutes. L'ordre de grandeur est celui d'un orage décennal.
Finalité : obtenir l'intensité de projet à convertir en mètres par seconde.

\[ \begin{aligned} I &= 60 \times a \times d^{-b} \\ &= 60 \times 7{,}538 \times 11{,}19^{\,-0{,}626} \text{ mm/h} \\ &= 452{,}28 \times 0{,}22055 \text{ mm/h} \\ &= \mathbf{99{,}75} \text{ mm/h} \end{aligned} \]

Analyse intermédiaire du chiffre :

Près de 100 millimètres par heure, soit un orage franc mais nullement exceptionnel pour une averse de onze minutes en période de retour décennale. Rapportée à la durée réelle, cette intensité correspond à une lame d'eau de l'ordre de 18,6 millimètres.

Ordre de grandeur : 99,75 mm/h. Les intensités décennales de courte durée se situent couramment entre 60 et 150 mm/h en France métropolitaine.
Impact sur la suite : cette intensité devra être convertie en mètres par seconde pour être homogène à une surface exprimée en mètres carrés.
Cohérence : l'intensité décroît bien lorsque la durée augmente, conformément au comportement attendu. Le signe de l'exposant est donc correct.
Attention : les coefficients employés sont ceux d'un exemple du référentiel. Sur une opération réelle, les coefficients de la station la plus proche doivent être demandés au service météorologique.
Comparaison : pour une averse de deux heures, borne haute de la plage, la même loi donnerait environ 17 mm/h. L'écart d'un facteur six illustre la sensibilité du modèle à la durée.

Remarque pédagogique : Vérifiez toujours que la lame d'eau correspondante, produit de l'intensité par la durée, reste physiquement plausible. C'est un contrôle en deux secondes.

Calcul 3 — Taux d'imperméabilisation et coefficient de ruissellement

Pourquoi fait-on ce calcul ? Parce que le coefficient de ruissellement ne se lit pas dans une table de matériaux mais se déduit du taux d'imperméabilisation.

Méthodologie du calcul :

Calcul du rapport de la surface imperméabilisée raccordée à la surface totale, puis lecture du tableau 4 du § III.4.2 à la ligne du coefficient de ruissellement et à la colonne du niveau de service retenu.

Substitution : \( S_{\text{imp}} = 0{,}780 \) ha et \( S = 1{,}20 \) ha, avec le niveau de service 2 correspondant à la période de retour décennale.
Piège évité : comptabiliser les noues plantées dans la surface imperméabilisée. Elles infiltrent et ne sont pas raccordées : elles appartiennent à la part perméable.
Hypothèse validée : au niveau de service 2, le tableau 4 pose que le coefficient de ruissellement du bassin versant est égal au taux d'imperméabilisation. Aucun coefficient de ruissellement des surfaces imperméables n'a donc à être introduit.
Vérification croisée : le résultat est un nombre compris entre 0 et 1. Une valeur supérieure à l'unité signalerait une erreur de surface.
Finalité : disposer du coefficient de ruissellement à injecter dans la formule rationnelle.

\[ \begin{aligned} Imp_{\text{BV}} &= \frac{S_{\text{imp}}}{S} = \frac{0{,}780 \text{ ha}}{1{,}20 \text{ ha}} = 0{,}6500 \\ Cr_{\text{BV}} &= Imp_{\text{BV}} \text{ au niveau de service 2} \\ &= \mathbf{0{,}6500} \end{aligned} \]

Analyse intermédiaire du chiffre :

Un coefficient de 0,6500 traduit un quartier où deux tiers des surfaces sont revêtues et raccordées, le tiers restant étant occupé par des espaces verts et des noues qui infiltrent. C'est une valeur caractéristique d'un habitat mixte de densité moyenne.

Ordre de grandeur : 0,6500, c'est-à-dire que 65 % de la pluie ruisselle vers le collecteur au sens de la méthode retenue.
Impact sur la suite : le débit de pointe lui est directement proportionnel. Une densification ultérieure du quartier renchérirait immédiatement le réseau.
Cohérence : le coefficient est compris entre 0 et 1 et cohérent avec la lecture du plan d'aménagement. Aucune anomalie.
Attention : ce coefficient est celui du niveau de service 2. Le § III.4.1 rappelle que les valeurs varient avec la pluie utilisée pour les calculer et augmentent avec l'intensité.
Comparaison : si les noues étaient supprimées et raccordées, le taux monterait à l'unité et le débit croîtrait de 54 %. Le maintien des surfaces perméables doit être verrouillé au plan de composition.

Remarque pédagogique : Précisez systématiquement le niveau de service à côté de tout coefficient de ruissellement. Sans lui, la valeur n'est pas interprétable.

Calcul 4 — Débit de pointe et contrôle par la forme pratique

Pourquoi fait-on ce calcul ? Parce que c'est le résultat attendu de toute la question, et la seule donnée que la partie hydraulique consommera.

Méthodologie du calcul :

Conversion de l'intensité en mètres par seconde et de la surface en mètres carrés, application de la formule rationnelle, puis contrôle indépendant par la forme pratique du référentiel qui travaille en millimètres par heure et en hectares.

Substitution : \( Cr = 0{,}6500 \), \( I = 99{,}75 \) mm/h et \( S = 1{,}20 \) ha, soit 12 000 m².
Piège évité : mélanger les unités en injectant une intensité en millimètres par heure dans une surface en mètres carrés. Le résultat serait faux d'un facteur trois millions six cent mille.
Hypothèse validée : la surface de 1,20 hectare est très inférieure aux quelques dizaines d'hectares qui bornent l'emploi de la formule rationnelle.
Vérification croisée : la forme pratique du référentiel, qui incorpore le facteur de conversion, doit redonner le même débit à l'arrondi près.
Finalité : produire le débit de dimensionnement du collecteur.

\[ \begin{aligned} i &= \frac{99{,}75 \text{ mm/h}}{1\,000 \times 3\,600} = 2{,}7708 \times 10^{-5} \text{ m/s} \\ Q &= Cr \cdot i \cdot S \\ &= 0{,}6500 \times 2{,}7708 \times 10^{-5} \text{ m/s} \times 12\,000 \text{ m}^{2} \\ &= 0{,}2161 \text{ m}^{3}\text{/s} = \mathbf{216{,}1} \text{ L/s} \end{aligned} \]

Analyse intermédiaire du chiffre :

Le collecteur devra évacuer 216,1 litres par seconde au pic de l'orage décennal, soit 180 litres par seconde et par hectare de bassin versant. Le contrôle par la forme pratique du référentiel, qui donne 216,3 litres par seconde, confirme le résultat à 0,1 % près.

Ordre de grandeur : 216,1 L/s pour 1,20 hectare, soit 180 L/s par hectare. La valeur est caractéristique d'un bassin urbain de coefficient de ruissellement moyen sous pluie décennale.
Impact sur la suite : ce débit est la seule donnée que la question 2 consommera. Toute la partie hydrologique se résume désormais à ce nombre.
Cohérence : les deux voies de calcul concordent à 0,1 %, l'écart s'expliquant par l'arrondi du facteur de conversion de la forme pratique. Le calcul est vérifié.
Attention : ce débit est majorant, le § III.7.1.3.1 signalant que la formule rationnelle conduit à des valeurs par excès. La marge de sécurité est donc déjà incorporée au résultat.
Comparaison : avec la durée forfaitaire de quinze minutes, le débit serait tombé à environ 185 L/s, soit 14 % de moins. Le calcul du temps de concentration n'était donc pas un raffinement académique.

Remarque pédagogique : Le débit spécifique par hectare est le meilleur contrôle d'ordre de grandeur d'un dossier pluvial. Retenez-le et comparez-le systématiquement.

SCHÉMA APRÈS CALCULS — LA CHAÎNE PLUIE-DÉBIT

RÉSULTAT FINAL

Q = 216,1 L/s, soit 0,2161 m³/s

"Onze minutes de pluie, cent millimètres par heure, deux tiers de surfaces revêtues : le collecteur devra avaler deux cent seize litres par seconde."

Question 2 : Diamètre théorique et diamètre nominal

Dans la tête de l'ingénieur

"La formule de Manning-Strickler me donne un débit à partir d'un diamètre. Or j'ai le débit et je cherche le diamètre : il va falloir la retourner. L'opération n'a rien de sorcier, mais elle fait apparaître des puissances fractionnaires où l'erreur de parenthèse guette. Je vais donc isoler la constante géométrique une fois pour toutes, et n'élever à la puissance qu'en toute fin de développement."

Observation : Pour une conduite circulaire pleine, la surface mouillée et le rayon hydraulique s'expriment tous deux en fonction du diamètre. Le débit devient donc une fonction puissance du seul diamètre, ce qui rend l'inversion possible.
Analyse du risque : L'exposant huit tiers rend le débit très sensible au diamètre : passer d'un diamètre commercialisé au suivant multiplie la capacité par près de deux. Le choix du diamètre nominal n'est donc pas un arrondi anodin.
Choix stratégique : Je calcule le diamètre théorique en unités du Système international, puis je le confronte à deux contraintes indépendantes : les diamètres réellement commercialisés et le minimum réglementaire imposé aux réseaux pluviaux.
Alternative : J'aurais pu passer par un abaque de capacité. Je préfère le calcul littéral : il permet de rejouer instantanément le dimensionnement si la pente du profil en long évolue en phase d'exécution.
Objectif visé : Un diamètre nominal proposé, qu'il restera à valider en question 3 sur son taux de remplissage réel.

Voir uniquement le résultat final (Auto-évaluation)

Diamètre théorique 389,4 mm · diamètre nominal proposé 400 mm · minimum réglementaire de 300 mm respecté

Rappel Théorique : l'écoulement uniforme en conduite circulaire

Le § IV.2.1 du mémento technique ASTEE 2017 pose la formule de Manning-Strickler comme relation de base des écoulements à surface libre en régime permanent et uniforme. La vitesse moyenne y dépend de trois grandeurs seulement : un coefficient de débit caractérisant l'état de paroi, le rayon hydraulique caractérisant la géométrie de la section, et la pente motrice.

Le rayon hydraulique : rapport de la surface mouillée au périmètre mouillé. Pour une conduite circulaire pleine, il se simplifie remarquablement en un quart du diamètre, ce qui est la clé de l'inversion.
Le coefficient de débit : le § IV.2.5 précise qu'il s'agit d'un coefficient global, intégrant non seulement la rugosité de la paroi mais aussi les pertes de charge singulières des regards et des branchements. Sa valeur est comprise entre 70 et 80 pour les canalisations fermées.
Une mise en garde explicite : le § IV.2.3 signale que la formule a été établie pour des écoulements turbulents rugueux et qu'elle ne tient pas compte de la viscosité de l'eau, ce qui peut conduire à sous-dimensionner les ouvrages par adoption d'un coefficient de débit trop important.
Les diamètres minimaux : le § IV.1 fixe des diamètres nominaux minimaux qui ne découlent pas d'un calcul hydraulique mais de contraintes d'exploitation : passage des matières entrant par engouffrement amont, raccordement des branchements, réhabilitations futures.
La normalisation industrielle : les tuyaux ne sont pas fabriqués sur mesure. Le diamètre théorique n'est qu'une borne inférieure à partir de laquelle on choisit dans une gamme discrète.

Équations Fondamentales

Deux relations : la forme « débit » de Manning-Strickler, telle qu'elle s'écrit naturellement, et la forme inversée qui en découle par substitution de la géométrie circulaire. La seconde n'est pas une formule nouvelle mais la première réécrite.

Formule 1 — Manning-Strickler, forme débit :

Elle donne le débit transitant dans une conduite en écoulement uniforme.

Pourquoi cette formule ?

Parce que c'est la relation que le § IV.2.1 du mémento technique ASTEE 2017 retient pour l'ensemble des ouvrages d'assainissement gravitaire. Elle est le point de départ obligé de l'inversion, et l'écrire explicitement évite d'appliquer une formule inversée apprise par cœur sans en connaître l'origine.

Contexte de validité : écoulement permanent et uniforme, hauteur d'eau constante le long du tronçon. La pente motrice se confond alors avec la pente du radier.
Avantage : elle s'applique à toute forme de section, circulaire, ovoïde ou rectangulaire, à condition de savoir exprimer la surface mouillée et le rayon hydraulique.
Paramètre clé : la racine carrée de la pente. Doubler la pente ne double pas le débit mais le multiplie par racine de deux, soit environ 1,41.
Vérification : mètre carré multiplié par mètre par seconde donne bien des mètres cubes par seconde, le coefficient de débit portant les dimensions nécessaires.
Limite : la formule ignore la viscosité, ce qui la rend inadaptée aux très faibles vitesses et aux écoulements en régime lisse.

\[ \begin{aligned} Q = K \, S_{\text{m}} \, R_{\text{h}}^{2/3} \, J^{1/2} \end{aligned} \]

Que dit cette équation physiquement ? Elle exprime l'équilibre entre la force motrice de la pesanteur et le frottement sur la paroi. La pente fournit l'énergie, la rugosité la dissipe, et le rayon hydraulique mesure l'efficacité géométrique de la section : plus une section offre de passage par mètre de paroi frottante, plus elle est performante.

Décomposition des termes :

\( Q \) : débit transitant dans la conduite, unité : m³/s
\( K \) : coefficient global de débit de Manning-Strickler, unité : m^1/3·s⁻¹
\( S_{\text{m}} \) : surface mouillée de la section d'écoulement, unité : m²
\( R_{\text{h}} \) : rayon hydraulique, rapport de la surface mouillée au périmètre mouillé, unité : m
\( J \) : pente motrice de l'écoulement, unité : m/m, sans dimension

Formule 2 — Diamètre d'une conduite circulaire pleine :

Elle donne le diamètre nécessaire pour évacuer un débit donné à pleine section.

Pourquoi cette formule ?

Parce que c'est le sens dans lequel le projeteur travaille. En substituant la surface mouillée et le rayon hydraulique d'une conduite circulaire pleine, le débit devient proportionnel au diamètre élevé à la puissance huit tiers, et l'inversion fait apparaître l'exposant trois huitièmes.

Contexte de validité : section circulaire remplie exactement, l'eau affleurant la génératrice supérieure sans mise en charge.
Avantage : elle donne directement le diamètre sans itération ni abaque, et se recalcule en quelques secondes si la pente évolue.
Paramètre clé : l'exposant trois huitièmes, qui est l'inverse de huit tiers. Une erreur sur cet exposant est immédiatement visible sur l'ordre de grandeur.
Vérification : le résultat doit être une longueur en mètres, de l'ordre de quelques dixièmes de mètre en assainissement pluvial de quartier.
Limite : elle donne un diamètre théorique et continu, sans lien avec les diamètres réellement fabriqués ni avec les minima d'exploitation.

\[ \begin{aligned} D = \left[ \frac{4^{5/3} \, Q}{\pi \, K \, J^{1/2}} \right]^{3/8} \end{aligned} \]

Que dit cette équation physiquement ? Elle dit que la capacité croît beaucoup plus vite que le diamètre. Multiplier le diamètre par deux multiplie le débit par plus de six, ce qui explique qu'un saut de diamètre commercialisé transforme complètement le fonctionnement d'un collecteur — et c'est précisément l'objet de la question suivante.

Décomposition des termes :

\( D \) : diamètre intérieur théorique de la conduite pleine, unité : m
\( Q \) : débit de projet à évacuer, unité : m³/s
\( 4^{5/3} \) : constante issue de la substitution du rayon hydraulique et de la surface mouillée, unité : sans dimension
\( 3/8 \) : exposant d'inversion, inverse de l'exposant huit tiers de la relation directe, unité : sans dimension

L'Erreur Classique (Le Piège)

"Beaucoup d'étudiants arrondissent le diamètre théorique au diamètre commercialisé le plus proche, y compris vers le bas, au motif que l'écart est faible..."

L'approche d'ingénieur : Le diamètre théorique est celui qui fait passer le débit de projet exactement à pleine section, sans aucune marge. Tout diamètre inférieur met le collecteur en charge dès l'événement de dimensionnement. L'arrondi se fait donc toujours vers le diamètre commercialisé immédiatement supérieur, puis on vérifie que le minimum réglementaire est également satisfait.

L'erreur : arrondir vers le bas. Un écart de dix pour cent sur le diamètre représente près de trente pour cent de capacité perdue, compte tenu de l'exposant huit tiers.
La bonne méthode : retenir le plus grand des deux : le premier diamètre commercialisé supérieur au diamètre théorique, et le diamètre minimal imposé par le référentiel pour la nature du réseau.
L'astuce de pro : sur un réseau pluvial, le minimum du § IV.1 est de 300 millimètres. Sur les très petits bassins versants, c'est presque toujours lui qui commande, et le calcul hydraulique ne sert qu'à vérifier qu'on ne le dépasse pas.
Le moyen mnémotechnique : « on arrondit toujours vers le haut, jamais vers le budget ».
L'impact direct : sur le réseau, un collecteur sous-dimensionné se met en charge, refoule par les regards et inonde la voirie. La reprise coûte plusieurs fois l'économie réalisée sur le diamètre.

Exécution de la Note de Calculs

Check-up des Unités (Optionnel)

Débit \( Q \) : en m³/s
Pente \( J \) : en m/m , sans dimension
Diamètre \( D \) : résultat en m , converti en mm pour la comparaison au catalogue

Toute cette question se traite en unités du Système international. La seule conversion à opérer concerne la pente, donnée en pourcentage et à injecter en mètres par mètre. La faute classique consiste à saisir 1,5 au lieu de 0,015 : le diamètre obtenu serait alors divisé par un facteur voisin de deux, et l'absurdité passerait presque inaperçue.

1. Résolution Numérique Calcul 1 — Constante géométrique du dénominateur

Pourquoi fait-on ce calcul ? Pour isoler tout ce qui ne dépend pas du débit et n'avoir plus qu'une multiplication et une puissance à effectuer ensuite.

Méthodologie du calcul :

Évaluation séparée de la racine de la pente puis du produit des trois constantes du dénominateur. Ce résultat intermédiaire est propre au tronçon et sera réutilisable si le débit évolue.

Substitution : \( K = 70 \) m^1/3·s⁻¹ et \( J = 1{,}5 \, \% = 0{,}015 \) m/m.
Piège évité : saisir la pente en pourcentage. La racine passerait de 0,1225 à 1,2247, soit un facteur dix sur le dénominateur.
Hypothèse validée : le coefficient de débit retenu, 70, est bien dans la fourchette de 70 à 80 que le § IV.2.5 assigne aux canalisations fermées, et il en occupe la borne basse, ce qui est sécuritaire.
Vérification croisée : la racine d'une pente de quinze millièmes doit valoir environ 0,12. Le contrôle mental est immédiat.
Finalité : disposer d'un dénominateur unique à opposer au numérateur du calcul suivant.

\[ \begin{aligned} J^{1/2} &= \sqrt{0{,}015} = 0{,}12247 \\ \pi \, K \, J^{1/2} &= 3{,}14159 \times 70 \text{ m}^{1/3}\text{s}^{-1} \times 0{,}12247 \\ &= \mathbf{26{,}933} \text{ m}^{1/3}\text{s}^{-1} \end{aligned} \]

Analyse intermédiaire du chiffre :

La constante géométrique du tronçon vaut 26,933. Elle résume à elle seule l'effet du matériau et de la pente : elle serait plus faible sur une pente douce, ce qui augmenterait le diamètre nécessaire.

Ordre de grandeur : la racine de la pente vaut 0,12247, valeur cohérente avec une pente de quinze millièmes.
Impact sur la suite : cette constante figure au dénominateur : plus elle est grande, plus le diamètre nécessaire est faible. Une pente franche économise du diamètre.
Cohérence : la racine de la pente sera réutilisée telle quelle en question 3 pour le calcul de la vitesse, ce qui évite une seconde saisie.
Attention : le coefficient de débit retenu est un coefficient global. Le majorer pour tenir compte du lissage du béton neuf reviendrait à ignorer les pertes de charge des regards.
Comparaison : avec la borne haute de la fourchette, soit 80, le dénominateur passerait à 30,78 et le diamètre théorique baisserait de 5 %. Le choix du coefficient n'est pas neutre.

Remarque pédagogique : Isolez toujours les constantes propres au tronçon. Elles resservent, et leur écriture séparée rend le développement contrôlable ligne à ligne.

Calcul 2 — Diamètre théorique à pleine section

Pourquoi fait-on ce calcul ? Parce qu'il donne la borne inférieure absolue en deçà de laquelle aucun diamètre ne peut être retenu.

Méthodologie du calcul :

Formation du numérateur, division par la constante du calcul précédent, puis élévation unique à la puissance trois huitièmes en fin de développement.

Substitution : \( Q = 0{,}2161 \) m³/s de la question 1 et \( 4^{5/3} = 10{,}079 \).
Piège évité : élever à la puissance huit tiers au lieu de trois huitièmes. Le résultat serait absurde de plusieurs ordres de grandeur, ce qui rend l'erreur heureusement visible.
Hypothèse validée : le calcul est mené à pleine section, l'eau affleurant la génératrice supérieure sans mise en charge. C'est la convention du dimensionnement.
Vérification croisée : en réinjectant le diamètre obtenu dans la forme directe, on doit retrouver le débit de projet. Le contrôle est immédiat sur une calculatrice.
Finalité : obtenir le diamètre théorique à confronter au catalogue et au référentiel.

\[ \begin{aligned} D &= \left[ \frac{4^{5/3} \, Q}{\pi \, K \, J^{1/2}} \right]^{3/8} \\ &= \left[ \frac{10{,}079 \times 0{,}2161}{26{,}933} \right]^{3/8} \text{ m} \\ &= \left[ 0{,}080879 \right]^{3/8} \text{ m} \\ &= 0{,}3894 \text{ m} = \mathbf{389{,}4} \text{ mm} \end{aligned} \]

Analyse intermédiaire du chiffre :

Un diamètre de 389,4 millimètres serait strictement nécessaire pour évacuer le débit décennal à pleine section. Ce nombre n'a évidemment aucune existence commerciale : il faut désormais le confronter aux diamètres réellement fabriqués.

Ordre de grandeur : 389,4 millimètres pour 216 litres par seconde sur une pente de quinze millièmes. La valeur est cohérente avec la pratique de l'assainissement pluvial de quartier.
Impact sur la suite : ce diamètre étant très proche d'une valeur commercialisée, le collecteur retenu travaillera près de sa pleine capacité. La question 3 devra le vérifier.
Cohérence : le contrôle par la forme directe redonne bien le débit de projet, ce qui valide l'exposant et l'ordre des opérations.
Attention : ce diamètre suppose un écoulement exactement à pleine section, situation instable en pratique. Le retenir tel quel reviendrait à n'accorder aucune marge.
Comparaison : sur une pente deux fois plus faible, le même débit aurait exigé 444 millimètres, soit 14 % de plus. La topographie du site est favorable.

Remarque pédagogique : Un diamètre théorique n'est jamais un diamètre de projet. Écrivez-le, puis passez immédiatement à la confrontation avec le catalogue.

Calcul 3 — Confrontation au catalogue et au minimum réglementaire

Pourquoi fait-on ce calcul ? Parce que deux contraintes indépendantes s'appliquent au diamètre de projet, et qu'il faut retenir la plus sévère des deux.

Méthodologie du calcul :

Sélection du premier diamètre commercialisé supérieur au diamètre théorique, puis contrôle du minimum réglementaire du § IV.1 pour un réseau d'eaux pluviales.

Substitution : gamme disponible en béton et diamètre théorique de 389,4 mm.
Piège évité : ne vérifier qu'une seule des deux contraintes. Sur un très petit bassin versant, c'est le minimum réglementaire qui l'emporte ; ici, c'est l'hydraulique.
Hypothèse validée : le réseau est un réseau d'eaux pluviales, pour lequel le § IV.1 recommande un diamètre nominal minimal de 300 millimètres.
Vérification croisée : l'écart entre le diamètre théorique et le diamètre proposé n'est que de 10,6 millimètres, soit moins de 3 %. La marge est ténue et devra être quantifiée.
Finalité : proposer un diamètre nominal, sous réserve de la vérification hydraulique de la question 3.

\[ \begin{aligned} D_{\text{theorique}} &= 389{,}4 \text{ mm} \\ DN_{\text{commercial}} &= 400 \text{ mm} \\ DN_{\text{minimal, EP}} &= 300 \text{ mm} \\ DN_{\text{propose}} &= \max(400 \, ; \, 300) = \mathbf{400} \text{ mm} \end{aligned} \]

Analyse intermédiaire du chiffre :

Le diamètre nominal proposé est de 400 millimètres. Contrairement au cas des très petits bassins versants, c'est ici l'hydraulique qui commande et non le minimum réglementaire, largement dépassé. Mais la marge sur le diamètre théorique n'est que de 2,7 %, ce qui appelle une vérification.

Ordre de grandeur : 400 millimètres contre 389,4 nécessaires, soit une marge de 10,6 millimètres seulement sur le diamètre.
Impact sur la suite : une marge aussi faible sur le diamètre se traduit par une marge faible sur le débit capable. La question 3 doit la chiffrer avant toute validation.
Cohérence : le diamètre proposé est supérieur aux 300 millimètres du minimum réglementaire, condition nécessaire mais non suffisante.
Attention : le § IV.2.3 met en garde contre le risque de sous-dimensionnement lié à l'adoption d'un coefficient de débit trop important. Avec une marge de 2,7 %, cette mise en garde devient opérante.
Comparaison : le diamètre commercialisé immédiatement supérieur offrirait une capacité très supérieure, au prix d'un remplissage plus faible. L'arbitrage est l'objet de la question suivante.

Remarque pédagogique : Un diamètre issu du seul calcul de la question 2 est un diamètre proposé, jamais un diamètre arrêté. La vérification en service peut le remettre en cause.

SCHÉMA APRÈS CALCULS — DU DIAMÈTRE THÉORIQUE AU CATALOGUE

RÉSULTAT FINAL

D théorique = 389,4 mm — diamètre nominal proposé : 400 mm

"Ici, c'est l'hydraulique qui commande et non le minimum réglementaire — mais elle ne laisse que dix millimètres de marge, ce qui n'est pas une marge."

Question 3 : Taux de remplissage et conditions d'auto-curage

Dans la tête de l'ingénieur

"Le diamètre proposé passe le débit — de justesse. Or je sais deux choses : que le référentiel lui-même met en garde contre le risque de sous-dimensionnement de cette formule, et que la rugosité d'un collecteur ne s'améliore pas avec les années. Une marge de trois pour cent n'est pas une marge, c'est une coïncidence. Je vais donc chiffrer le remplissage des deux diamètres candidats avant de trancher."

Observation : Un diamètre calculé au plus juste conduit à un taux de remplissage voisin de l'unité. C'est acceptable sur le papier, mais cela signifie qu'aucun aléa n'est absorbable.
Analyse du risque : Trois facteurs peuvent dégrader la capacité en service : le vieillissement de la paroi, l'accumulation de dépôts, et l'évolution du coefficient de ruissellement si le quartier se densifie. Aucun ne joue en faveur du collecteur.
Choix stratégique : Je calcule le débit capable des deux diamètres commercialisés encadrant le besoin, j'en déduis les deux taux de remplissage en débit, puis je les convertis en hauteurs d'eau par le tableau 25 du § VI.1.5 pour les confronter au plafond de l'équation 49. Le diamètre retenu subira ensuite les vérifications d'auto-curage.
Alternative : J'aurais pu conserver le diamètre proposé en majorant le coefficient de débit, la paroi de béton neuf étant lisse. Je l'écarte : le § IV.2.5 rappelle qu'il s'agit d'un coefficient global, intégrant les pertes de charge des regards, et non de la seule rugosité.
Objectif visé : Un diamètre arrêté sur un critère normatif nommé, assorti de sa hauteur d'eau au débit de projet et de la vérification des critères du chapitre IV.3 du référentiel.

Voir uniquement le résultat final (Auto-évaluation)

Remplissage en débit 93,1 % au diamètre proposé, 51,4 % au diamètre suivant · en hauteur 81,6 % et 50,8 % pour une limite de 55 % · diamètre retenu 500 mm, lame d'eau 25,41 cm · auto-curage satisfait

Rappel Théorique : capacité, remplissage et auto-curage

Le chapitre IV.3 du mémento technique ASTEE 2017 est consacré aux conditions pour limiter les problèmes de dépôts dans les canalisations. Il ouvre par un avertissement de méthode : la capacité d'auto-curage dépend étroitement des conditions hydrauliques réelles, et les retours d'expérience montrent qu'il n'existe pas de corrélation étroite entre la pente et les possibilités de sédimentation. Plusieurs critères indépendants sont donc proposés, et leur convergence fait la robustesse de l'avis.

Le critère de vitesse : le § IV.3.1 indique que les conditions d'auto-curage sont respectées avec des vitesses à pleine section de l'ordre de 1 m/s dans les canalisations circulaires.
Le critère de contrainte : le même paragraphe propose une approche par la contrainte de cisaillement au radier, une valeur minimale de 1,6 N/m² permettant de transporter 90 % des solides présents dans les réseaux.
Le critère de pente : le § IV.3.2 recommande de ne pas projeter une pente inférieure à 3 ‰ et donne la corrélation de Sander pour les canalisations de moins de 1 000 millimètres.
Le taux de remplissage : rapport du débit de projet au débit capable à pleine section. C'est un rapport de débits et non de hauteurs d'eau : les deux ne se confondent jamais dans une conduite circulaire.
La conversion en hauteur d'eau : le tableau 25 du § VI.1.5, « caractéristiques hydrauliques des conduits circulaires partiellement remplies », donne pour chaque rapport de débits les rapports de hauteur, de vitesse, de section mouillée et de rayon hydraulique. Le § IV.3.1 y renvoie explicitement pour déterminer le rayon hydraulique au débit de projet. Son emploi suppose un coefficient de Strickler de 70.
Le plafond de remplissage en hauteur : le § IV.4, consacré au battement de la surface d'écoulement, indique que les fluctuations de la surface libre peuvent conduire à une soudaine mise en pression ou à un débordement au droit des ouvrages d'accès, phénomène notable aux forts taux de remplissage. L'équation 49 limite en conséquence le rapport \( h/D \) au plus grand des deux nombres 0,55 et \( 0{,}92 - 0{,}03 \times 10^{3} \times I \).
L'arbitrage économique : le mémento souligne qu'en limite ou en dessous des conditions d'auto-curage, il y a un optimum à rechercher entre un réseau à forte pente engendrant des coûts d'approfondissement et un réseau à faible pente engendrant des curages fréquents.

Équations Fondamentales

Cinq relations issues de quatre paragraphes distincts du référentiel, chacune éclairant un aspect différent du fonctionnement du collecteur. Elles sont indépendantes, ce qui rend la conclusion d'autant plus solide lorsqu'elles concordent.

Formule 1 — Vitesse à pleine section :

Elle donne la vitesse moyenne d'écoulement dans la conduite remplie.

Pourquoi cette formule ?

Parce que c'est la grandeur à laquelle le § IV.3.1 du mémento confronte ses seuils, et parce qu'elle donne accès au débit capable par simple multiplication par la section. Un seul calcul alimente donc deux vérifications.

Contexte de validité : écoulement permanent et uniforme, conduite circulaire à pleine section, le rayon hydraulique valant alors le quart du diamètre.
Avantage : elle ne dépend que du diamètre, du matériau et de la pente, trois grandeurs connues avant même de savoir quel débit transitera.
Paramètre clé : la racine carrée de la pente, déjà évaluée en question 2, ce qui évite une seconde saisie et donc un risque d'erreur.
Vérification : en assainissement gravitaire courant, la vitesse à pleine section se situe entre 0,5 et 3 m/s. Un résultat hors plage signale une erreur d'unité.
Limite : elle décrit un fonctionnement à pleine section, régime que le collecteur n'atteindra qu'exceptionnellement. C'est une vitesse de référence, non une prévision de service.

\[ \begin{aligned} V = K \, R_{\text{h}}^{2/3} \, J^{1/2} \end{aligned} \]

Que dit cette équation physiquement ? Elle dit : « voici à quelle vitesse l'eau descendrait si le tuyau était plein ». C'est une grandeur de référence normative, choisie précisément parce qu'elle se calcule sans connaître le débit réel et permet donc de qualifier un collecteur indépendamment de son usage.

Décomposition des termes :

\( V \) : vitesse moyenne de l'effluent à pleine section, unité : m/s
\( K \) : coefficient global de débit de Manning-Strickler, unité : m^1/3·s⁻¹
\( R_{\text{h}} \) : rayon hydraulique, égal au quart du diamètre à pleine section, unité : m
\( J \) : pente motrice de la canalisation, unité : m/m, sans dimension

Formule 2 — Taux de remplissage en débit :

Il situe le débit de projet par rapport à la capacité du collecteur.

Pourquoi cette formule ?

Parce que c'est le seul indicateur qui répond à la question « de combien de marge est-ce que je dispose ? ». Un diamètre suffisant ne dit rien de la réserve disponible ; le taux de remplissage la chiffre.

Contexte de validité : comparaison à débit capable calculé à pleine section, convention du référentiel pour caractériser une canalisation.
Avantage : c'est un nombre sans dimension, immédiatement comparable d'un tronçon à l'autre et d'un projet à l'autre.
Paramètre clé : le débit capable, qui varie comme la puissance huit tiers du diamètre. Un saut de diamètre change radicalement le taux.
Vérification : le rapport doit être inférieur à l'unité. Une valeur supérieure signifierait une mise en charge dès l'événement de dimensionnement.
Limite : c'est un rapport de débits et non de hauteurs d'eau. Il ne faut jamais en déduire directement une hauteur de remplissage dans la conduite.

\[ \begin{aligned} \theta = \frac{Q}{Q_{\text{capable}}} \end{aligned} \]

Que dit cette équation physiquement ? Elle mesure la part de la capacité que l'événement de dimensionnement consomme. Ce qui reste, c'est la réserve dont dispose le réseau pour absorber le vieillissement de la paroi, l'accumulation de dépôts et l'évolution future du bassin versant.

Décomposition des termes :

\( \theta \) : taux de remplissage en débit du collecteur, unité : sans dimension, exprimé en pourcentage
\( Q \) : débit de pointe de projet issu de la question 1, unité : m³/s
\( Q_{\text{capable}} \) : débit transitant à pleine section dans le diamètre considéré, unité : m³/s

Formule 3 — Contrainte de cisaillement au radier :

Elle mesure la force d'arrachement exercée sur les particules déposées.

Pourquoi cette formule ?

Parce qu'elle décrit le mécanisme réel de l'auto-curage. Une particule posée au radier n'est pas emportée par la vitesse moyenne mais par la contrainte tangentielle exercée à son contact. Le § IV.3.1 indique qu'une valeur minimale de 1,6 N/m² permet de transporter 90 % des solides présents dans les réseaux.

Contexte de validité : écoulement uniforme. Le mémento précise que le rayon hydraulique doit être calculé pour une pluie mensuelle en réseau d'eaux pluviales, donc à remplissage partiel.
Avantage : elle est indépendante de la forme de la section et s'applique aussi bien à un tuyau circulaire qu'à un ovoïde ou à un caniveau.
Paramètre clé : le produit du rayon hydraulique par la pente. Les deux facteurs sont interchangeables : une forte pente compense un faible rayon hydraulique.
Vérification : kilogramme par mètre cube multiplié par mètre par seconde carrée puis par mètre donne bien des newtons par mètre carré.
Limite : calculée à pleine section, elle donne une valeur optimiste. Le résultat obtenu est une borne supérieure, à interpréter comme telle.

\[ \begin{aligned} \tau_{0} = \rho \, g \, R_{\text{h}} \, J \end{aligned} \]

Que dit cette équation physiquement ? Elle exprime la force que l'eau applique sur chaque mètre carré de radier. C'est le poids de la colonne d'eau projeté selon la pente, réparti sur la surface de contact : plus cette contrainte est forte, plus les sables déposés au fond sont remis en mouvement.

Décomposition des termes :

\( \tau_{0} \) : contrainte de cisaillement exercée au radier, unité : N/m²
\( \rho \) : masse volumique de l'eau, prise égale à 1 000 kg/m³, unité : kg/m³
\( g \) : accélération de la pesanteur, prise égale à 9,81 m/s², unité : m/s²
\( R_{\text{h}} \) : rayon hydraulique de l'écoulement considéré, unité : m
\( J \) : pente motrice de la canalisation, unité : m/m, sans dimension

Formule 4 — Transposition de la pleine section au débit de projet :

Elle ramène toute grandeur de la pleine section au remplissage réel de la conduite.

Pourquoi cette formule ?

Parce que le tableau 25 du § VI.1.5 du mémento technique ASTEE 2017, « caractéristiques hydrauliques des conduits circulaires partiellement remplies », est construit en grandeurs relatives. Une seule ligne, repérée par le rapport des débits \( Q_{\text{P}}/Q_{\text{PS}} \), fournit simultanément \( H_{\text{P}}/D \), \( V_{\text{P}}/V_{\text{PS}} \), \( S_{\text{P}}/S_{\text{PS}} \) et \( R_{\text{h,P}}/R_{\text{h,PS}} \). L'indice PS désigne la pleine section, l'indice P le débit de projet.

Contexte de validité : le mémento indique que l'emploi des tableaux 24 et 25 n'est possible que pour une rugosité \( K_{\text{s}} = 70 \). Toute autre rugosité impose de corriger d'abord le débit de projet, puis le débit à pleine section, avant et après lecture.
Avantage : une écriture unique couvre la hauteur d'eau — dont la grandeur de référence est le diamètre —, la vitesse, la section mouillée et le rayon hydraulique.
Paramètre clé : le rapport des débits, seule entrée du tableau. Il a déjà été calculé pour chacun des deux diamètres candidats.
Vérification : la ligne \( 0{,}500 \) du tableau donne \( H_{\text{P}}/D = 0{,}500 \), \( V_{\text{P}}/V_{\text{PS}} = 1{,}00 \) et \( R_{\text{h,P}}/R_{\text{h,PS}} = 1{,}000 \) : à demi-section, le rayon hydraulique retrouve exactement sa valeur de pleine section.
Limite : le tableau est tabulé par pas fini, de un millième à cinq millièmes selon la plage. Entre deux lignes, une interpolation linéaire s'impose, et la précision utile ne dépasse pas le millième.

\[ \begin{aligned} X_{\text{P}} = \left( \frac{X_{\text{P}}}{X_{\text{PS}}} \right)_{\text{tableau 25}} \times X_{\text{PS}} \end{aligned} \]

Que dit cette équation physiquement ? Elle dit que la géométrie d'un écoulement en conduite circulaire ne dépend que du taux de remplissage. Deux collecteurs de diamètres différents transportant chacun la même fraction de leur capacité présentent exactement les mêmes rapports de hauteur, de vitesse et de rayon hydraulique. C'est ce qui rend le tableau universel.

Décomposition des termes :

\( X_{\text{P}} \) : grandeur cherchée au débit de projet — hauteur d'eau, vitesse, section mouillée ou rayon hydraulique, unité : celle de la grandeur transposée
\( X_{\text{PS}} \) : même grandeur à pleine section, le diamètre servant de référence pour la hauteur d'eau, unité : celle de la grandeur transposée
\( \left( X_{\text{P}}/X_{\text{PS}} \right) \) : rapport lu au tableau 25 sur la ligne du rapport des débits, unité : sans dimension

Formule 5 — Taux de remplissage maximal admissible :

Elle fixe la hauteur d'eau relative au-delà de laquelle la mise en charge devient à craindre.

Pourquoi cette formule ?

Parce que le § IV.4 du mémento technique ASTEE 2017, consacré au battement de la surface d'écoulement, indique que l'écoulement en canalisation fermée peut conduire, du fait des fluctuations de la surface libre, à une soudaine mise en pression ou à un débordement au droit des ouvrages d'accès, phénomène notable lorsque les canalisations fonctionnent à des taux de remplissage importants. L'équation 49 en tire une limite chiffrée.

Contexte de validité : canalisation circulaire fermée à écoulement à surface libre. La limite porte sur le taux de remplissage en hauteur, tel que défini au § IV.2.2.1, et non sur le taux en débit.
Avantage : elle transforme une préoccupation qualitative en critère opposable, directement comparable à une valeur lue au tableau 25.
Paramètre clé : la pente. Plus la canalisation est raide, plus l'écoulement est torrentiel et plus le battement de surface est important : la limite se resserre.
Vérification : les deux termes de l'accolade s'égalisent pour une pente de 12,3 ‰ ; au-delà, c'est la borne plancher de 0,55 qui gouverne. Le résultat ne peut donc jamais descendre sous cette valeur.
Limite : la pente doit être introduite en mètre par mètre dans cette écriture. L'équation 48 du même paragraphe donne la variante en pour mille, sans le facteur mille.

\[ \begin{aligned} \left( \frac{h}{D} \right)_{\max} = \max \left\{ 0{,}55 \; ; \; 0{,}92 - 0{,}03 \times 10^{3} \times I \right\} \end{aligned} \]

Que dit cette équation physiquement ? Elle dit : « laissez de l'air au-dessus de l'eau ». Une conduite qui approche la pleine section ferme le passage de l'air atmosphérique ; la moindre vague suffit alors à obturer la section, et l'écoulement bascule brutalement en charge. La marge exigée n'est pas un confort mais une condition de fonctionnement gravitaire.

Décomposition des termes :

\( \left( h/D \right)_{\max} \) : taux de remplissage en hauteur à ne pas dépasser, unité : sans dimension
\( I \) : pente de la canalisation, unité : m/m
\( 0{,}55 \) : borne plancher imposée quelle que soit la pente, unité : sans dimension

L'Erreur Classique (Le Piège)

"Beaucoup d'étudiants lisent un taux de remplissage de 93 % comme une hauteur d'eau occupant 93 % du diamètre, et concluent qu'il reste sept centimètres d'air..."

L'approche d'ingénieur : Le taux calculé ici est un rapport de débits, pas un rapport de hauteurs. Dans une conduite circulaire, la relation entre les deux n'est pas linéaire : la section mouillée, le périmètre mouillé et donc le rayon hydraulique varient tous ensemble avec la hauteur d'eau, ce qui rend la correspondance franchement non triviale.

L'erreur : annoncer une hauteur d'eau à partir d'un rapport de débits. Les deux grandeurs sont différentes et non proportionnelles.
La bonne méthode : nommer explicitement l'indicateur employé — taux de remplissage en débit — et s'en tenir à ce qu'il mesure : la part de capacité consommée.
L'astuce de pro : pour raisonner en hauteur d'eau, il faut passer par le tableau 25 du § VI.1.5 du mémento technique ASTEE 2017, qui donne le rapport des hauteurs en fonction du rapport des débits. C'est un autre calcul, et il a sa propre source.
Le moyen mnémotechnique : « un rapport de débits reste un rapport de débits ». Aucune conversion mentale n'est licite.
L'impact direct : sur une note de calculs, confondre les deux conduit à annoncer au maître d'ouvrage une revanche d'air qui n'existe pas, et à sous-estimer le risque de mise en charge.

Exécution de la Note de Calculs

Check-up des Unités (Optionnel)

Diamètre et rayon hydraulique : en m , sauf pour la formule de Sander qui attend des mm
Vitesse \( V \) : en m/s ; débit capable : en m³/s puis en L/s
Contrainte \( \tau_{0} \) : en N/m²

Un seul piège d'unité subsiste dans cette question, mais il est redoutable : la formule de Sander attend un diamètre en millimètres alors que toutes les autres travaillent en mètres. Il n'y a pas de logique à chercher : ce sont des corrélations empiriques calées sur des campagnes de mesures, et chacune conserve les unités dans lesquelles elle a été établie.

1. Résolution Numérique Calcul 1 — Débit capable du diamètre proposé en question 2

Pourquoi fait-on ce calcul ? Pour chiffrer la marge réelle du diamètre proposé, que le seul écart sur le diamètre ne permet pas d'apprécier.

Méthodologie du calcul :

Calcul du rayon hydraulique, puis de la vitesse à pleine section, puis du débit capable par multiplication par la section, et enfin du taux de remplissage au débit de projet.

Substitution : \( D = 0{,}400 \) m, \( K = 70 \) m^1/3·s⁻¹, \( J^{1/2} = 0{,}12247 \) déjà évalué et \( Q = 0{,}2161 \) m³/s.
Piège évité : employer le rayon géométrique au lieu du rayon hydraulique. À pleine section, ce dernier vaut le quart du diamètre et non la moitié.
Hypothèse validée : le calcul porte sur le diamètre nominal, assimilé au diamètre intérieur du tuyau conformément à l'usage des catalogues.
Vérification croisée : le débit capable doit être légèrement supérieur au débit de projet, puisque le diamètre retenu est à peine au-dessus du diamètre théorique.
Finalité : disposer du taux de remplissage du premier candidat.

\[ \begin{aligned} R_{\text{h}} &= \frac{0{,}400 \text{ m}}{4} = 0{,}1000 \text{ m} \\ V &= 70 \times (0{,}1000)^{2/3} \times 0{,}12247 \text{ m/s} = 1{,}847 \text{ m/s} \\ Q_{\text{capable}} &= \frac{\pi \times (0{,}400)^{2}}{4} \times 1{,}847 = 0{,}2321 \text{ m}^{3}\text{/s} \\ \theta &= \frac{0{,}2161}{0{,}2321} = \mathbf{93{,}1} \, \% \end{aligned} \]

Analyse intermédiaire du chiffre :

Le collecteur proposé travaillerait à 93,1 % de sa capacité lors de l'orage décennal. Il ne reste donc que 16 litres par seconde de réserve, soit moins de sept pour cent. Toute dégradation de la paroi ou tout apport supplémentaire mettrait immédiatement le réseau en charge.

Ordre de grandeur : débit capable de 232,1 L/s pour un besoin de 216,1 L/s. La vitesse à pleine section, 1,847 m/s, est dans la plage usuelle.
Impact sur la suite : cette marge de 6,9 % doit être confrontée à la mise en garde du § IV.2.3 sur le risque de sous-dimensionnement lié au coefficient de débit.
Cohérence : le rapport des débits capable et théorique vaut le rapport des diamètres élevé à la puissance huit tiers, soit 1,074. Le contrôle croisé est concluant.
Attention : ce taux est un rapport de débits. Il ne signifie pas que la conduite est remplie à 93 % de sa hauteur.
Comparaison : il suffirait que le coefficient global de débit s'abaisse de 70 à 65, par vieillissement de la paroi et encrassement des regards, pour que le collecteur soit mis en charge par la pluie de projet.

Remarque pédagogique : Traduisez toujours une marge de diamètre en marge de débit. Les deux ne se ressemblent pas, et c'est la seconde qui compte.

Calcul 2 — Débit capable du diamètre commercialisé suivant

Pourquoi fait-on ce calcul ? Pour chiffrer l'alternative avant de trancher, et non pour justifier après coup une décision déjà prise.

Méthodologie du calcul :

Même enchaînement que pour le candidat précédent, appliqué au diamètre commercialisé immédiatement supérieur. Le rayon hydraulique tombe sur une valeur remarquable, ce qui simplifie le calcul de la vitesse.

Substitution : \( D = 0{,}500 \) m, mêmes coefficient de débit et pente que précédemment.
Piège évité : recalculer la racine de la pente. Elle a déjà été évaluée et ne dépend pas du diamètre : la réutiliser évite un risque de divergence entre les deux calculs.
Hypothèse validée : ce diamètre appartient bien à la gamme disponible annoncée à l'énoncé. Il ne s'agit pas d'un diamètre sur mesure.
Vérification croisée : le rayon hydraulique valant 0,125 m, soit un huitième de mètre, sa puissance deux tiers vaut exactement un quart. Le calcul de la vitesse se contrôle de tête.
Finalité : disposer du taux de remplissage du second candidat pour permettre l'arbitrage.

\[ \begin{aligned} R_{\text{h}} &= \frac{0{,}500 \text{ m}}{4} = 0{,}1250 \text{ m} \\ V &= 70 \times 0{,}2500 \times 0{,}12247 \text{ m/s} = 2{,}143 \text{ m/s} \\ Q_{\text{capable}} &= \frac{\pi \times (0{,}500)^{2}}{4} \times 2{,}143 = 0{,}4208 \text{ m}^{3}\text{/s} \\ \theta &= \frac{0{,}2161}{0{,}4208} = \mathbf{51{,}4} \, \% \end{aligned} \]

Analyse intermédiaire du chiffre :

Le diamètre suivant offre 420,8 litres par seconde, soit près du double du besoin, et ramène le taux de remplissage à 51,4 %. Le saut d'un seul diamètre commercialisé a suffi à transformer un collecteur au bord de la saturation en un collecteur travaillant à mi-capacité.

Ordre de grandeur : 420,8 L/s contre 232,1, soit un facteur 1,81 pour un diamètre majoré de 25 % seulement. C'est l'effet de la puissance huit tiers.
Impact sur la suite : ce diamètre est retenu. Les trois critères d'auto-curage seront vérifiés sur lui.
Cohérence : la vitesse à pleine section, 2,143 m/s, reste inférieure à 3 m/s et n'expose donc pas la paroi à un risque d'abrasion accéléré.
Attention : un taux de remplissage plus faible signifie une hauteur d'eau plus faible en service courant, donc une contrainte réelle au radier réduite. C'est le revers du surdimensionnement, et il justifie la vérification qui suit.
Comparaison : le référentiel ne fixe pas de taux de remplissage cible en débit, mais il plafonne le taux de remplissage en hauteur par l'équation 49 du § IV.4. Les deux candidats seront donc départagés sur ce critère, après conversion par le tableau 25.

Remarque pédagogique : Présentez toujours les deux candidats chiffrés avant de conclure. C'est ce qui distingue un arbitrage d'une préférence.

Calcul 3 — Taux de remplissage maximal admissible en hauteur

Pourquoi fait-on ce calcul ? Parce que le référentiel plafonne la hauteur d'eau dans une canalisation gravitaire, et que ce plafond dépend de la pente du tronçon.

Méthodologie du calcul :

Application directe de l'équation 49 du § IV.4 du mémento technique ASTEE 2017 avec la pente du projet exprimée en mètre par mètre, puis sélection du plus grand des deux termes de l'accolade.

Substitution : \( I = 0{,}0150 \) m/m, pente du collecteur donnée à l'énoncé.
Piège évité : introduire la pente en pour mille dans cette écriture. Le facteur \( 10^{3} \) est déjà présent : la pente doit être en mètre par mètre, faute de quoi le second terme devient très négatif.
Hypothèse validée : la pente du collecteur est constante sur le tronçon, ce qui autorise une limite unique. Un profil en long à pentes variables imposerait une vérification par tronçon.
Vérification croisée : la pente du projet, 15 ‰, est supérieure au seuil de 12,3 ‰ au-delà duquel la borne plancher gouverne. Le résultat attendu est donc exactement 0,55.
Finalité : disposer du critère opposable auquel seront confrontées les hauteurs d'eau des deux diamètres candidats.

\[ \begin{aligned} \left( \frac{h}{D} \right)_{\max} &= \max \left\{ 0{,}55 \; ; \; 0{,}92 - 0{,}03 \times 10^{3} \times 0{,}0150 \right\} \\ &= \max \left\{ 0{,}55 \; ; \; 0{,}47 \right\} \text{ (sans unite)} \\ &= \mathbf{0{,}55} \end{aligned} \]

Analyse intermédiaire du chiffre :

La hauteur d'eau ne devra pas dépasser 55 % du diamètre. C'est la borne plancher qui l'emporte : la pente de 15 ‰ rend l'écoulement suffisamment rapide pour que le terme dépendant de la pente, 0,47, tombe sous ce plancher.

Ordre de grandeur : 0,55, soit une marge d'air de 45 % du diamètre. Le référentiel exige donc que la conduite reste, en pointe décennale, à peine plus qu'à demi-section.
Impact sur la suite : ce seuil va départager les deux diamètres candidats, ce que le seul taux de remplissage en débit ne permettait pas de faire de façon opposable.
Cohérence : le contrôle annoncé se vérifie : 15 ‰ dépasse le seuil de 12,3 ‰, et c'est bien la borne plancher qui est retenue.
Attention : cette limite porte sur un rapport de hauteurs. Elle ne se compare pas directement aux taux de 93,1 % et 51,4 % obtenus précédemment, qui sont des rapports de débits.
Comparaison : sur un collecteur posé à 5 ‰, le second terme vaudrait 0,77 et la limite serait nettement plus permissive. Les faibles pentes autorisent des remplissages plus élevés parce que l'écoulement y est fluvial et le battement de surface plus modéré.

Remarque pédagogique : Une formule à maximum de deux termes se justifie en explicitant les deux valeurs avant de choisir. Écrire directement le résultat prive le lecteur de la vérification.

Calcul 4 — Hauteur d'eau relative du diamètre proposé en question 2

Pourquoi fait-on ce calcul ? Pour confronter le premier candidat au plafond qui vient d'être établi, et non à une simple impression de marge insuffisante.

Méthodologie du calcul :

Entrée dans le tableau 25 du § VI.1.5 avec le taux de remplissage en débit du diamètre proposé, lecture du rapport des hauteurs, puis comparaison au plafond du calcul précédent.

Substitution : \( Q_{\text{P}}/Q_{\text{PS}} = 0{,}931 \) du calcul 1. Le tableau comporte une ligne \( 0{,}930 \) et une ligne \( 0{,}935 \) ; la valeur du projet en est assez proche pour qu'une lecture directe sur la ligne \( 0{,}930 \) suffise, l'écart sur le rapport des hauteurs étant inférieur à deux millièmes.
Piège évité : conclure que 93,1 % de débit signifie 93,1 % de hauteur. La lecture montre au contraire un écart de plus de dix points, dans le sens favorable.
Hypothèse validée : le coefficient de Strickler du projet vaut 70, valeur exacte pour laquelle le mémento autorise l'emploi direct du tableau, sans correction de rugosité.
Vérification croisée : la même ligne donne \( V_{\text{P}}/V_{\text{PS}} = 1{,}06 \) : au-delà de la demi-section, la vitesse dépasse celle de la pleine section, ce qui est la signature d'un remplissage élevé.
Finalité : statuer sur le premier candidat au regard du § IV.4, avant d'examiner le second.

\[ \begin{aligned} \left( \frac{H_{\text{P}}}{D} \right) &= 0{,}816 \text{ (sans unite)} \\ H_{\text{P}} &= 0{,}816 \times 0{,}400 \text{ m} = \mathbf{0{,}3264} \text{ m} \end{aligned} \]

Analyse intermédiaire du chiffre :

L'eau monterait à 32,64 cm dans un tuyau de 40 cm, soit 81,6 % du diamètre. Le plafond du § IV.4 étant de 55 %, ce diamètre est écarté : il ne s'agit plus d'un manque de marge mais d'un dépassement caractérisé.

Ordre de grandeur : 81,6 % contre 55 % admis, soit un dépassement de 26,6 points. Aucune interprétation ne permet de sauver ce diamètre.
Impact sur la suite : l'arbitrage entre les deux diamètres ne relève plus du jugement du projeteur : il est tranché par le référentiel.
Cohérence : le rapport des hauteurs, 0,816, est bien inférieur au rapport des débits, 0,931 : au-dessus de la demi-section, la conduite gagne du débit sans gagner autant de hauteur, grâce à une vitesse supérieure.
Attention : la marge d'air résiduelle serait de 7,36 cm, ce qui paraît confortable à l'œil. C'est précisément le raisonnement que le § IV.4 invalide : le battement de surface se mesure en points de remplissage, pas en centimètres.
Comparaison : il aurait fallu une pente inférieure à 3,5 ‰ pour que le plafond de l'équation 49 atteigne 0,816. Une telle pente serait par ailleurs incompatible avec le critère de Sander sur un DN 400.

Remarque pédagogique : Un diamètre écarté doit l'être sur un critère nommé. « Marge insuffisante » n'est pas un motif ; « taux de remplissage supérieur à la limite de l'équation 49 » en est un.

Calcul 5 — Hauteur d'eau du diamètre commercialisé suivant

Pourquoi fait-on ce calcul ? Pour vérifier que le second candidat respecte, lui, le plafond du § IV.4, et pour chiffrer la lame d'eau qui coulera réellement.

Méthodologie du calcul :

Entrée dans le tableau 25 avec le taux de remplissage en débit du diamètre suivant, interpolation linéaire entre les deux lignes encadrantes, multiplication par le diamètre, puis comparaison au plafond.

Substitution : \( Q_{\text{P}}/Q_{\text{PS}} = 0{,}5136 \) du calcul 2. Le tableau encadre cette valeur par la ligne \( 0{,}510 \), qui donne \( H_{\text{P}}/D = 0{,}506 \), et la ligne \( 0{,}520 \), qui donne \( 0{,}512 \). Le coefficient d'interpolation vaut \( (0{,}5136 - 0{,}510)/0{,}010 = 0{,}36 \).
Piège évité : conserver le pas d'interpolation de la plage précédente. Le tableau passe d'un pas de cinq millièmes à dix millièmes au-delà de 0,500 : le dénominateur change.
Hypothèse validée : le collecteur fonctionne à surface libre en régime permanent uniforme, hypothèse sous laquelle le tableau a été établi et que le respect du plafond vient précisément garantir.
Vérification croisée : la même ligne donne \( S_{\text{P}}/S_{\text{PS}} = 0{,}511 \) et \( V_{\text{P}}/V_{\text{PS}} = 1{,}004 \). Leur produit par les valeurs de pleine section doit restituer le débit de projet.
Finalité : valider définitivement le diamètre retenu et fournir la hauteur d'eau à porter au schéma de synthèse.

\[ \begin{aligned} \left( \frac{H_{\text{P}}}{D} \right) &= 0{,}506 + 0{,}36 \times (0{,}512 - 0{,}506) = 0{,}5082 \text{ (sans unite)} \\ H_{\text{P}} &= 0{,}5082 \times 0{,}500 \text{ m} = \mathbf{0{,}2541} \text{ m} \end{aligned} \]

Analyse intermédiaire du chiffre :

La lame d'eau atteint 25,41 cm dans un tuyau de 50 cm, soit 50,8 % du diamètre. Le plafond de 55 % est respecté, avec une marge de 4,2 points. Le diamètre 500 mm est donc validé au titre du § IV.4.

Ordre de grandeur : 50,8 % contre 55 % admis. Le collecteur travaillera à peine au-dessus de la demi-section lors de l'orage décennal, ce qui est exactement le régime visé par le référentiel.
Impact sur la suite : cette hauteur d'eau donne accès au rayon hydraulique réel, nécessaire à la contrainte de cisaillement au radier.
Cohérence : le contrôle croisé donne \( S_{\text{P}} = 0{,}511 \times 0{,}196350 = 0{,}100333 \) m² et \( V_{\text{P}} = 1{,}004 \times 2{,}143 = 2{,}152 \) m/s, soit un débit de 215,9 L/s contre 216,1 L/s de projet : 0,1 % d'écart, imputable aux arrondis de lecture.
Attention : la marge de 4,2 points est réelle mais modeste. Le tableau 25 associe le plafond de 0,55 à un taux de remplissage en débit de 58,2 % : une majoration du débit de projet de 13 % suffirait à l'atteindre. La vérification devra être reprise si le programme d'aménagement évolue.
Comparaison : entre les deux candidats, le rapport des hauteurs passe de 0,816 à 0,508 alors que le rapport des débits passe de 0,931 à 0,514. Un seul échelon de diamètre commercialisé suffit à ramener l'ouvrage dans son domaine réglementaire.

Remarque pédagogique : Reportez au schéma la hauteur d'eau, jamais le taux de remplissage en débit. C'est la première qui se vérifie sur le chantier, à la règle graduée, lors d'un contrôle en écoulement.

Calcul 6 — Vérification de la pente minimale de Sander

Pourquoi fait-on ce calcul ? Parce que c'est la vérification la plus rapide et qu'elle se compare directement à une donnée du profil en long.

Méthodologie du calcul :

Application de la corrélation du § IV.3.2 avec le diamètre retenu exprimé en millimètres, puis conversion en pour mille pour la comparaison directe avec la pente du projet.

Substitution : \( D = 500 \) mm, diamètre nominal retenu, sans conversion en mètres.
Piège évité : injecter le diamètre en mètres. On obtiendrait une pente de 2,4 m/m, soit 240 % : l'absurdité se détecte à condition de lire le résultat.
Hypothèse validée : le diamètre est inférieur à 1 000 mm, ce qui place le cas dans le domaine annoncé pour la corrélation de Sander.
Vérification croisée : la pente du projet doit également dépasser le minimum de 3 ‰ que le § IV.3.2 recommande de ne pas franchir à la baisse.
Finalité : établir le premier verdict d'auto-curage et chiffrer la marge disponible sur la pente.

\[ \begin{aligned} S_{\text{0m}} &= \frac{1{,}2 \text{ mm}}{500 \text{ mm}} = 0{,}0024 \\ J_{\text{projet}} &= 0{,}0150 \text{ contre } 0{,}0024 \text{ requis} \\ \text{rapport} &= \mathbf{6{,}25} \end{aligned} \]

Analyse intermédiaire du chiffre :

La pente minimale de Sander vaut 2,4 ‰ pour ce diamètre, alors que le projet en offre 15. La marge est de plus de six fois, et le critère resterait satisfait même si le profil en long devait être fortement aplati par une contrainte de raccordement.

Ordre de grandeur : 2,4 ‰ requis contre 15 ‰ disponibles, soit un rapport de 6,25. Le critère est satisfait sans discussion.
Impact sur la suite : cette marge autorise d'envisager sereinement un aplatissement local du profil pour éviter un obstacle enterré.
Cohérence : la pente du projet dépasse également le minimum de 3 ‰ recommandé au § IV.3.2. Les deux indications concordent.
Attention : le mémento signale que lorsque la pente approche 3 ‰, les difficultés de pose peuvent supprimer localement l'auto-curage. À 15 ‰, cette préoccupation ne se pose pas.
Comparaison : sur le diamètre écarté, le seuil de Sander aurait été de 3,0 ‰. Le diamètre retenu abaisse donc légèrement l'exigence de pente.

Remarque pédagogique : Deux corrélations coexistent dans le référentiel pour la pente minimale. Citer celle que l'on retient, et dire pourquoi, fait partie de la note.

Calcul 7 — Contrainte de cisaillement au radier à pleine section

Pourquoi fait-on ce calcul ? Pour compléter la vérification par les deux critères du § IV.3.1, qui portent sur le mécanisme physique de l'auto-curage.

Méthodologie du calcul :

Reprise de la vitesse à pleine section déjà calculée, puis application de la relation de contrainte avec le rayon hydraulique à pleine section, faute de données de débit courant dans le dossier.

Substitution : \( \rho = 1\,000 \) kg/m³, \( g = 9{,}81 \) m/s², \( R_{\text{h}} = 0{,}1250 \) m et \( J = 0{,}015 \) m/m.
Piège évité : oublier la masse volumique. Le résultat serait mille fois trop faible et conduirait à condamner à tort le collecteur.
Hypothèse validée : l'écoulement est uniforme, donc la pente motrice se confond avec la pente du radier.
Vérification croisée : la vitesse à pleine section doit dépasser l'ordre de 1 m/s mentionné au § IV.3.1, ce que le calcul 2 a déjà établi.
Finalité : clore la vérification et rendre un avis motivé sur l'exploitation du collecteur.

\[ \begin{aligned} \tau_{0} &= \rho \, g \, R_{\text{h}} \, J \\ &= 1\,000 \text{ kg/m}^{3} \times 9{,}81 \text{ m/s}^{2} \times 0{,}1250 \text{ m} \times 0{,}015 \\ &= \mathbf{18{,}39} \text{ N/m}^{2} \end{aligned} \]

Analyse intermédiaire du chiffre :

À pleine section, la contrainte atteint 18,39 N/m², soit près de douze fois le seuil de 1,6 N/m² qui permet, selon le § IV.3.1, de transporter 90 % des solides présents dans les réseaux. Associée à une vitesse de 2,143 m/s, très supérieure à l'ordre de 1 m/s de référence, elle clôt favorablement la vérification.

Ordre de grandeur : 18,39 N/m² contre 1,6 exigés, soit un rapport de 11,5. Le critère est très largement satisfait.
Impact sur la suite : cette marge permet de conclure favorablement malgré le taux de remplissage réduit du diamètre retenu.
Cohérence : les trois critères — vitesse, pente et contrainte — concordent. Cette convergence de trois approches indépendantes rend l'avis robuste.
Attention : le § IV.3.1 demande de calculer le rayon hydraulique au débit de projet, non à pleine section. La valeur obtenue ici est une référence : les deux calculs suivants établissent la contrainte réelle.
Comparaison : il faudrait un rayon hydraulique inférieur à 0,0109 m pour que la contrainte descende sous le seuil, soit un remplissage très faible. Ce seuil servira de référence au dernier calcul.

Remarque pédagogique : La contrainte à pleine section est une valeur de référence. Elle ne dispense jamais du calcul au débit de projet, seul régime que la canalisation connaîtra.

Calcul 8 — Rayon hydraulique au débit de projet

Pourquoi fait-on ce calcul ? Parce que le § IV.3.1 du mémento technique ASTEE 2017 impose que le rayon hydraulique de la contrainte soit celui du débit de projet.

Méthodologie du calcul :

Lecture de la colonne des rayons hydrauliques relatifs du tableau 25 sur les deux lignes déjà identifiées au calcul 5, interpolation avec le même coefficient, puis multiplication par le rayon hydraulique à pleine section.

Substitution : \( R_{\text{h,PS}} = 0{,}1250 \) m du calcul 2. La ligne \( 0{,}510 \) du tableau donne \( R_{\text{h,P}}/R_{\text{h,PS}} = 1{,}006 \) et la ligne \( 0{,}520 \) donne \( 1{,}013 \) ; le coefficient d'interpolation reste \( 0{,}36 \).
Piège évité : supposer que le rayon hydraulique diminue toujours lorsque la conduite n'est pas pleine. Entre la demi-section et 82 % de remplissage en débit, il est au contraire supérieur à celui de la pleine section.
Hypothèse validée : le rayon hydraulique à pleine section vaut bien \( D/4 \), relation que le mémento emploie lui-même au § IV.3.1 sous la notation \( R_{\text{h,PS}} = D/4 \).
Vérification croisée : le rapport lu doit être très légèrement supérieur à 1, le remplissage se situant à peine au-dessus de la demi-section où ce rapport vaut exactement l'unité.
Finalité : fournir au calcul suivant la grandeur géométrique qui manque pour établir la contrainte réellement exercée au radier.

\[ \begin{aligned} \left( \frac{R_{\text{h,P}}}{R_{\text{h,PS}}} \right) &= 1{,}006 + 0{,}36 \times (1{,}013 - 1{,}006) = 1{,}0085 \text{ (sans unite)} \\ R_{\text{h,P}} &= 1{,}0085 \times 0{,}1250 \text{ m} = \mathbf{0{,}12606} \text{ m} \end{aligned} \]

Analyse intermédiaire du chiffre :

Le rayon hydraulique au débit de projet vaut 12,61 cm, soit 0,9 % de plus qu'à pleine section. Le collecteur travaille dans la zone où la conduite circulaire est hydrauliquement la plus efficace, juste au-dessus de la demi-section.

Ordre de grandeur : 0,12606 m contre 0,1250 m à pleine section. L'écart est marginal, mais son signe est instructif : il est positif.
Impact sur la suite : la contrainte de cisaillement au débit de projet sera donc légèrement supérieure à celle de la pleine section, et non inférieure.
Cohérence : le contrôle annoncé se vérifie : le rapport lu, 1,0085, est bien très proche de l'unité, valeur exacte de la demi-section.
Attention : ce résultat est propre au diamètre retenu. Sur le diamètre écarté, le rapport aurait valu 1,098 ; sur un collecteur travaillant à 17 % de sa capacité, il serait tombé sous 0,65.
Comparaison : le tableau 25 place le maximum du rapport, environ 1,123, autour de 82 % de remplissage en débit. Au-delà, il redescend vers l'unité atteinte à la pleine section.

Remarque pédagogique : Le rayon hydraulique n'est pas une longueur observable. Rappelez qu'il s'agit du quotient de la section mouillée par le périmètre mouillé, ce qui explique qu'il puisse dépasser sa valeur de pleine section.

Calcul 9 — Contrainte de cisaillement au débit de projet

Pourquoi fait-on ce calcul ? Parce que c'est la seule valeur opposable : celle que le radier subira lorsque le collecteur fonctionnera au débit pour lequel il est dimensionné.

Méthodologie du calcul :

Reprise de la formule de la contrainte de cisaillement en substituant au rayon hydraulique de pleine section celui du débit de projet, puis comparaison au seuil de 1,6 N/m² du § IV.3.1.

Substitution : \( \rho = 1\,000 \) kg/m³, \( g = 9{,}81 \) m/s², \( R_{\text{h,P}} = 0{,}12606 \) m du calcul précédent et \( J = 0{,}0150 \) m/m de l'énoncé.
Piège évité : présenter systématiquement la valeur de pleine section comme majorante. Sur ce dossier, la contrainte au débit de projet lui est supérieure : la pleine section n'est pas toujours le cas le plus favorable.
Hypothèse validée : la pente motrice est prise égale à la pente géométrique du collecteur, ce qui suppose un écoulement uniforme — hypothèse admissible sur un tronçon rectiligne à pente constante.
Vérification croisée : le résultat doit valoir 1,0085 fois la contrainte du calcul 7, les deux calculs ne différant que par le rayon hydraulique.
Finalité : rendre le verdict définitif sur l'auto-curage, au régime réel de fonctionnement du collecteur retenu.

\[ \begin{aligned} \tau_{0,\text{P}} &= \rho \, g \, R_{\text{h,P}} \, J \\ &= 1\,000 \text{ kg/m}^{3} \times 9{,}81 \text{ m/s}^{2} \times 0{,}12606 \text{ m} \times 0{,}0150 \\ &= \mathbf{18{,}55} \text{ N/m}^{2} \end{aligned} \]

Analyse intermédiaire du chiffre :

Au débit de projet, la contrainte réellement exercée au radier vaut 18,55 N/m², soit 11,6 fois le seuil de 1,6 N/m². Le critère est satisfait, et il l'est désormais au régime que le référentiel désigne.

Ordre de grandeur : 18,55 N/m² contre 18,39 à pleine section : la vérification menée dans les règles est ici légèrement plus favorable, ce qui n'a rien de systématique.
Impact sur la suite : l'avis rendu au maître d'ouvrage s'appuie désormais sur une contrainte calculée au régime réel, ce qui le rend opposable en exploitation.
Cohérence : le contrôle annoncé se vérifie : \( 1{,}0085 \times 18{,}39 = 18{,}55 \) N/m². Les deux calculs sont bien homothétiques.
Attention : ce résultat vaut pour le débit décennal. Aux débits courants, très inférieurs, le rayon hydraulique chute et la contrainte avec lui : c'est ce que chiffre la comparaison ci-dessous.
Comparaison : la contrainte atteindrait le seuil pour un rayon hydraulique de 0,0109 m, soit un rapport de 0,087 que le tableau 25 associe à un remplissage en débit de 0,2 %, c'est-à-dire un débit de 0,84 L/s. L'auto-curage est donc conservé sur toute la plage utile des débits.

Remarque pédagogique : Lorsque plusieurs critères indépendants concordent, l'avis peut être rendu sans réserve — à condition d'avoir mené chacun d'eux au régime que le référentiel désigne, et non au régime le plus commode.

SCHÉMA APRÈS CALCULS — ARBITRAGE ENTRE LES DEUX DIAMÈTRES

RÉSULTAT FINAL

DN retenu = 500 mm — hauteur d'eau 50,8 % pour 55 % admis, auto-curage vérifié

"Le diamètre proposé remplissait la conduite à 81,6 pour cent de sa hauteur, quand l'équation 49 du § IV.4 en admet 55 : l'arbitrage ne relevait pas du jugement, mais du référentiel."

Question 4 : Profil de la tranchée de pose

Dans la tête de l'ingénieur

"Le diamètre est arrêté, mais l'entreprise ne peut rien commander avec ce seul chiffre. Il lui faut une profondeur de fouille, une épaisseur de lit de pose et surtout une réponse claire sur le blindage. Cette dernière question n'est pas technique, elle est réglementaire : au-delà d'un certain seuil, un décret impose la protection des fouilles, et aucune considération de coût ne s'y oppose."

Observation : Le diamètre nominal désigne l'intérieur du tuyau. Ce qu'il faut loger dans la fouille, c'est le diamètre extérieur, paroi comprise, qui est sensiblement plus grand.
Analyse du risque : Un tuyau posé directement sur un fond rocheux repose sur des points durs qui le cisaillent. Le lit de pose n'est pas un confort : c'est ce qui répartit l'appui et évite la rupture par flexion longitudinale.
Choix stratégique : Je calcule les épaisseurs strate par strate, en partant du haut — couverture imposée, tuyau, lit de pose — puis je confronte la profondeur obtenue au seuil réglementaire de protection des fouilles.
Alternative : J'aurais pu réduire la couverture pour rester sous le seuil de blindage. Je l'écarte : la hauteur de couverture conditionne le domaine de validité des règles de calcul mécanique du référentiel, et elle est imposée par le règlement de voirie.
Objectif visé : Un profil de tranchée transmissible tel quel au cahier des clauses techniques particulières, assorti des prescriptions de sécurité qui en découlent.

Voir uniquement le résultat final (Auto-évaluation)

Diamètre extérieur 0,600 m · lit de pose 0,15 m · profondeur 1,75 m · blindage obligatoire · fouille pour regard 2,24 m

Rappel Théorique : les zones d'une canalisation enterrée

Le § IV.2.2 du titre I du fascicule 70 du CCTG distingue par convention trois zones autour d'une canalisation posée en tranchée. La zone de remblai proprement dit, composée des parties inférieure et supérieure du remblai. La zone d'enrobage, constituée du lit de pose, de l'assise, du remblai latéral et du remblai initial. Et le sol en place. Ces trois zones sont caractérisées par des paramètres physiques ou mécaniques distincts, et le document recommande, pour toutes les canalisations, de réaliser une zone d'enrobage soignée.

Le lit de pose : le § IV.2.2 le définit comme une épaisseur de matériau supérieure ou égale à 0,10 m sur sol normal et à 0,15 m sur sol dur ou rocheux. La nature du fond de fouille commande donc directement cette épaisseur.
L'arasement du fond de fouille : le § V.7.3.1 précise que, sauf dispositions contraires du cahier des clauses techniques particulières, le fond des tranchées est arasé à 0,10 m au moins au-dessous de la cote prévue pour la génératrice inférieure extérieure de la canalisation.
La qualité de l'appui : le document indique qu'il convient de réaliser un lit de pose continu, de purger les matériaux d'enrobage des blocs de roches susceptibles d'être en contact direct avec le tuyau, et de traiter les cas où les conditions d'appuis ne sont pas homogènes.
Le domaine des règles de calcul : le chapitre IV vise les ouvrages enterrés à des hauteurs de couverture supérieures ou égales à 0,80 m lorsqu'il y a une chaussée. En deçà, les règles de calcul mécanique du fascicule ne s'appliquent pas.
La protection des fouilles : le § V.6.1 rappelle que le décret n° 65-48 du 8 janvier 1965 prescrit que les fouilles de tranchées ayant plus de 1,30 m de profondeur ne peuvent être exécutées qu'avec des parois talutées ou des parois verticales blindées, l'angle de talutage devant tenir compte de la nature du terrain et des surcharges éventuelles.

Équations Fondamentales

Trois relations d'une simplicité désarmante : ce sont des sommes de longueurs. Leur difficulté n'est pas mathématique mais tient entièrement à l'identification correcte des grandeurs à additionner, et notamment à ne pas confondre diamètre nominal et diamètre extérieur.

Formule 1 — Diamètre extérieur de la canalisation :

Elle donne l'encombrement réel du tuyau, paroi comprise.

Pourquoi cette formule ?

Parce que le diamètre nominal désigne l'intérieur du tuyau, seule grandeur utile à l'hydraulique, alors que le terrassement doit loger l'extérieur. Le fascicule 70 emploie d'ailleurs systématiquement le diamètre extérieur dans ses règles de dimensionnement de fouille et de calcul mécanique.

Contexte de validité : tuyau à épaisseur de paroi constante, cas des tuyaux circulaires préfabriqués courants.
Avantage : elle permet de passer du catalogue hydraulique au catalogue chantier avec une seule donnée supplémentaire, l'épaisseur de paroi.
Paramètre clé : le facteur deux devant l'épaisseur. La paroi est comptée de part et d'autre du tuyau, ce qui est la source d'erreur la plus fréquente.
Vérification : le diamètre extérieur est nécessairement supérieur au diamètre nominal, d'un peu plus de vingt pour cent sur les tuyaux béton de cette gamme.
Limite : elle ignore l'emboîture, dont le diamètre est supérieur à celui du fût. Le fascicule 70 recommande d'ailleurs de réaliser des niches pour empêcher le tuyau de reposer sur son emboîture.

\[ \begin{aligned} D_{\text{e}} = DN + 2 \, e \end{aligned} \]

Que dit cette équation physiquement ? Elle rappelle qu'un tuyau a une épaisseur. Ce qui coule à l'intérieur intéresse l'hydraulicien ; ce qu'il faut descendre au fond de la fouille, manœuvrer et caler intéresse le poseur. Les deux ne parlent pas du même diamètre, et la note de calculs doit le dire explicitement.

Décomposition des termes :

\( D_{\text{e}} \) : diamètre extérieur du fût de la canalisation, unité : m
\( DN \) : diamètre nominal, assimilé au diamètre intérieur, unité : m
\( e \) : épaisseur de la paroi du tuyau, comptée de part et d'autre, unité : m

Formule 2 — Profondeur de la tranchée :

Elle donne la cote du fond de fouille sous le niveau fini.

Pourquoi cette formule ?

Parce que la profondeur de fouille est la somme des trois strates superposées que le fascicule 70 identifie : la couverture, le tuyau et le lit de pose. Aucune n'est facultative, et chacune est bornée par une prescription distincte.

Contexte de validité : pose en tranchée sous chaussée, cas où la hauteur de couverture est imposée par le règlement de voirie et par la protection au gel.
Avantage : elle donne directement la cote de terrassement à porter au profil en long, seule donnée que le conducteur de travaux exploitera.
Paramètre clé : le diamètre extérieur, et non le diamètre nominal. Confondre les deux fait perdre dix centimètres de profondeur sur ce projet.
Vérification : la profondeur obtenue doit être comparée au seuil de 1,30 m du décret de 1965, qui déclenche l'obligation de talutage ou de blindage.
Limite : elle donne une profondeur à un point donné du profil. Le collecteur étant en pente, la profondeur varie le long du tronçon et cette valeur est celle du point considéré.

\[ \begin{aligned} H_{\text{tr}} = H_{\text{couv}} + D_{\text{e}} + e_{\text{lit}} \end{aligned} \]

Que dit cette équation physiquement ? Elle décrit un empilement, du fond de fouille jusqu'à la chaussée. Chacune des trois strates a une fonction distincte : le lit de pose répartit l'appui, le tuyau conduit l'eau, la couverture amortit les charges de roulement et protège du gel. Supprimer l'une d'elles, c'est supprimer une fonction.

Décomposition des termes :

\( H_{\text{tr}} \) : profondeur de la tranchée mesurée du niveau fini au fond de fouille, unité : m
\( H_{\text{couv}} \) : hauteur de couverture au-dessus de la génératrice supérieure du tuyau, unité : m
\( D_{\text{e}} \) : diamètre extérieur de la canalisation, unité : m
\( e_{\text{lit}} \) : épaisseur du lit de pose, fonction de la nature du fond de fouille, unité : m

Formule 3 — Dimension de la fouille pour regard :

Elle donne l'emprise à ouvrir au droit de chaque regard de visite.

Pourquoi cette formule ?

Parce que c'est la seule dimension d'emprise que le fascicule 70 chiffre explicitement. Le § V.6.4 énonce que la dimension des fouilles pour regards et boîtes de branchement est égale à la dimension extérieure de l'ouvrage augmentée de 0,50 m de part et d'autre.

Contexte de validité : regards et boîtes de branchement. Pour les tranchées courantes recevant les tuyaux, le § V.6.3 renvoie à un tableau à quatre entrées et non à une formule.
Avantage : elle est directement applicable et donne l'emprise ponctuelle qui commande, au droit des regards, la largeur d'occupation de la chaussée.
Paramètre clé : la dimension extérieure de l'élément préfabriqué, parois comprises, et non son diamètre intérieur de service.
Vérification : l'emprise obtenue est nécessairement supérieure à celle de la tranchée courante, puisqu'un regard est plus encombrant qu'un tuyau.
Limite : le fascicule signale que si un espace de 0,50 m ne peut être respecté de part et d'autre des regards, une solution particulière doit être mise en œuvre, par exemple un matériau auto-compactant lié.

\[ \begin{aligned} B_{\text{rv}} = D_{\text{i,rv}} + 2 \, e_{\text{rv}} + 2 \times 0{,}50 \end{aligned} \]

Que dit cette équation physiquement ? Elle réserve un demi-mètre d'espace de travail de chaque côté de l'ouvrage. Cet espace n'est pas un luxe : c'est ce qui permet de descendre l'élément, de le caler, de réaliser les raccordements et surtout de compacter correctement le remblai latéral, opération sans laquelle le regard finit par se désolidariser de la chaussée.

Décomposition des termes :

\( B_{\text{rv}} \) : dimension de la fouille à ouvrir au droit du regard, unité : m
\( D_{\text{i,rv}} \) : diamètre intérieur de l'élément préfabriqué de regard, unité : m
\( e_{\text{rv}} \) : épaisseur de la paroi de l'élément de regard, unité : m
\( 0{,}50 \) : espace de travail réservé de part et d'autre de l'ouvrage, unité : m

L'Erreur Classique (Le Piège)

"Beaucoup d'étudiants additionnent la couverture, le diamètre nominal et le lit de pose, en oubliant que le tuyau a une paroi..."

L'approche d'ingénieur : Le diamètre nominal est une grandeur hydraulique : c'est le diamètre du vide dans lequel l'eau circule. Ce que la fouille doit contenir, c'est le diamètre extérieur, paroi comprise. Sur ce projet, l'écart est de dix centimètres, soit près de six pour cent de la profondeur totale — et c'est exactement ce genre d'écart qui fait qu'un tuyau posé se retrouve avec une couverture insuffisante.

L'erreur : raisonner sur le diamètre nominal dans les calculs de terrassement. Le fascicule 70 emploie systématiquement le diamètre extérieur dans ses règles de fouille et de calcul mécanique.
La bonne méthode : calculer explicitement le diamètre extérieur en première ligne de la question, et ne plus jamais employer le diamètre nominal ensuite.
L'astuce de pro : sur les tuyaux béton, l'épaisseur de paroi croît avec le diamètre et avec la classe de résistance. La fiche technique du fabricant est la seule source valable pour cette donnée.
Le moyen mnémotechnique : « l'hydraulicien regarde dedans, le terrassier regarde dehors ».
L'impact direct : sur le chantier, dix centimètres d'erreur sur la profondeur, c'est une couverture réduite d'autant, donc une protection au gel et une répartition des charges dégradées, et un ouvrage qui sort du domaine de validité des règles de calcul du référentiel.

Exécution de la Note de Calculs

Check-up des Unités (Optionnel)

Diamètres et épaisseurs : tous en m
Profondeur \( H_{\text{tr}} \) : résultat en m
Seuil réglementaire de protection des fouilles : en m , comparé directement

Cette question ne comporte aucune conversion : toutes les grandeurs sont en mètres et toutes les opérations sont des additions. La difficulté est ailleurs : elle tient à l'identification correcte des grandeurs, et notamment à ne jamais employer le diamètre nominal là où le diamètre extérieur est attendu. Une note de terrassement qui confond les deux est fausse d'un bout à l'autre.

1. Résolution Numérique Calcul 1 — Diamètre extérieur du collecteur retenu

Pourquoi fait-on ce calcul ? Parce que c'est l'encombrement réel à loger dans la fouille, et la grandeur qu'emploient toutes les règles du fascicule 70.

Méthodologie du calcul :

Addition du diamètre nominal et de deux fois l'épaisseur de paroi, celle-ci étant présente de part et d'autre du tuyau.

Substitution : \( DN = 0{,}500 \) m retenu en question 3 et \( e = 0{,}05 \) m de la fiche technique du fabricant.
Piège évité : ne compter l'épaisseur qu'une seule fois. La paroi entoure le tuyau : elle intervient deux fois dans le diamètre.
Hypothèse validée : l'épaisseur est constante sur le pourtour, hypothèse conforme aux tuyaux circulaires préfabriqués courants.
Vérification croisée : le rapport du diamètre extérieur au diamètre nominal doit valoir environ 1,2 sur cette gamme de tuyaux béton.
Finalité : disposer de l'encombrement à loger dans la fouille et dans le calcul de profondeur.

\[ \begin{aligned} D_{\text{e}} &= DN + 2 \, e \\ &= 0{,}500 \text{ m} + 2 \times 0{,}05 \text{ m} \\ &= \mathbf{0{,}600} \text{ m} \end{aligned} \]

Analyse intermédiaire du chiffre :

L'encombrement du tuyau atteint 0,600 mètre, soit vingt pour cent de plus que le diamètre nominal. Ce sont dix centimètres supplémentaires à loger dans la fouille, et donc dix centimètres de profondeur en plus.

Ordre de grandeur : 0,600 m contre 0,500 m nominal, soit un rapport de 1,20. La valeur est cohérente avec un tuyau béton de cette gamme.
Impact sur la suite : ce diamètre extérieur entre directement dans le calcul de la profondeur de tranchée et dans la lecture du tableau des largeurs minimales.
Cohérence : le diamètre extérieur est bien supérieur au diamètre nominal, comme il se doit. Un résultat inférieur signalerait une erreur de signe.
Attention : ce diamètre est celui du fût. L'emboîture est plus large, et le fascicule 70 recommande de ménager des niches dans le lit de pose pour éviter que le tuyau ne repose dessus.
Comparaison : sur le diamètre écarté en question 3, l'encombrement n'aurait été que de 0,500 mètre, soit dix centimètres de fouille en moins. Le choix hydraulique se paie aussi en terrassement.

Remarque pédagogique : Portez le diamètre extérieur en première ligne de toute note de terrassement, et n'employez plus le diamètre nominal ensuite.

Calcul 2 — Épaisseur du lit de pose et contrôle de l'arasement

Pourquoi fait-on ce calcul ? Parce que la nature du fond de fouille impose une épaisseur minimale, et que deux articles distincts du référentiel encadrent cette valeur.

Méthodologie du calcul :

Lecture de l'épaisseur minimale au § IV.2.2 selon la nature du fond de fouille, puis contrôle de la règle d'arasement du § V.7.3.1, qui impose une seconde borne inférieure.

Substitution : fond de fouille qualifié de dur ou rocheux par l'étude géotechnique, sur tout le linéaire du tronçon.
Piège évité : retenir l'épaisseur du sol normal. Le référentiel majore l'épaisseur de cinquante pour cent sur sol dur ou rocheux, précisément pour absorber les aspérités du fond.
Hypothèse validée : le matériau du lit de pose est conforme au tableau du chapitre II du fascicule et ne contient aucun élément de diamètre supérieur aux valeurs prescrites.
Vérification croisée : l'épaisseur retenue doit également satisfaire la règle d'arasement du § V.7.3.1, qui impose 0,10 m au moins sous la génératrice inférieure extérieure.
Finalité : arrêter l'épaisseur du lit de pose à porter au profil en travers type.

\[ \begin{aligned} e_{\text{lit,min}} &= 0{,}15 \text{ m sur sol dur ou rocheux} \\ e_{\text{arasement}} &= 0{,}10 \text{ m au moins} \\ e_{\text{lit}} &= \max(0{,}15 \, ; \, 0{,}10) = \mathbf{0{,}15} \text{ m} \end{aligned} \]

Analyse intermédiaire du chiffre :

Le lit de pose sera de 0,15 mètre, épaisseur imposée par la nature rocheuse du fond de fouille. C'est la plus contraignante des deux prescriptions, celle du § IV.2.2, qui commande ; la règle d'arasement du § V.7.3.1 est satisfaite par surcroît.

Ordre de grandeur : 0,15 m contre 0,10 m sur sol normal, soit cinquante pour cent de plus. La majoration est la contrepartie d'un fond irrégulier.
Impact sur la suite : ces cinq centimètres supplémentaires se répercutent intégralement sur la profondeur de fouille et donc sur les volumes de déblais.
Cohérence : les deux prescriptions sont compatibles, la plus sévère englobant la seconde. Aucune contradiction n'est à arbitrer.
Attention : le fascicule signale qu'il n'est pas souhaitable de remédier à un fond de fouille remanié par une augmentation inconsidérée de l'épaisseur du lit de pose. L'épaisseur ne rattrape pas un défaut de fond.
Comparaison : sur un fond de fouille normal, la profondeur totale aurait été réduite de cinq centimètres, sans pour autant repasser sous le seuil de blindage.

Remarque pédagogique : Quand deux articles d'un même référentiel fixent chacun une borne, calculez-les toutes les deux et indiquez laquelle commande.

Calcul 3 — Profondeur totale de la tranchée

Pourquoi fait-on ce calcul ? Parce que c'est la cote de terrassement qui sera portée au profil en long et exploitée par le conducteur de travaux.

Méthodologie du calcul :

Somme des trois strates superposées, puis contrôle de la hauteur de couverture minimale qui conditionne le domaine d'application des règles de calcul mécanique du fascicule.

Substitution : \( H_{\text{couv}} = 1{,}00 \) m imposée par le règlement de voirie, \( D_{\text{e}} = 0{,}600 \) m et \( e_{\text{lit}} = 0{,}15 \) m des calculs précédents.
Piège évité : employer le diamètre nominal dans la somme. La profondeur serait sous-estimée de dix centimètres, avec pour conséquence une couverture réelle insuffisante.
Hypothèse validée : la couverture de 1,00 mètre est supérieure ou égale aux 0,80 mètre en deçà desquels le chapitre IV du fascicule 70 ne s'applique plus lorsqu'il y a une chaussée.
Vérification croisée : la profondeur obtenue doit être confrontée au seuil de 1,30 mètre du décret de 1965, ce qui est l'objet du calcul suivant.
Finalité : produire la cote de fond de fouille à transmettre à l'entreprise.

\[ \begin{aligned} H_{\text{tr}} &= H_{\text{couv}} + D_{\text{e}} + e_{\text{lit}} \\ &= 1{,}00 \text{ m} + 0{,}600 \text{ m} + 0{,}15 \text{ m} \\ &= \mathbf{1{,}75} \text{ m} \end{aligned} \]

Analyse intermédiaire du chiffre :

La fouille descendra à 1,75 mètre sous le niveau fini de la chaussée. La couverture de 1,00 mètre est bien supérieure au seuil de 0,80 mètre qui borne le domaine d'application des règles de calcul mécanique du fascicule 70, ce qui autorise à employer celles-ci pour la justification structurelle du tuyau.

Ordre de grandeur : 1,75 mètre pour un collecteur pluvial sous voirie. La valeur est courante et compatible avec les moyens de terrassement usuels.
Impact sur la suite : cette profondeur va déclencher l'obligation réglementaire de protection des fouilles, ce qui a une incidence directe sur le coût et sur le délai.
Cohérence : la couverture représente 57 % de la profondeur totale : c'est bien elle qui commande, et non le diamètre du tuyau.
Attention : cette profondeur est celle d'un point du profil. Le collecteur étant en pente de quinze millièmes, elle varie le long du tronçon et doit être reportée point par point au profil en long.
Comparaison : réduire la couverture à la borne de 0,80 mètre ferait descendre la profondeur à 1,55 mètre, toujours au-dessus du seuil de blindage. L'économie serait donc sans effet sur les sujétions de sécurité.

Remarque pédagogique : Vérifiez toujours que la hauteur de couverture retenue place l'ouvrage dans le domaine d'application des règles que vous comptez utiliser pour le justifier.

Calcul 4 — Obligation de protection des fouilles et emprise au droit des regards

Pourquoi fait-on ce calcul ? Parce que la sécurité des personnels de pose est une obligation réglementaire, et que l'emprise au droit des regards commande l'occupation de la chaussée.

Méthodologie du calcul :

Comparaison de la profondeur obtenue au seuil du décret de 1965 rappelé au § V.6.1 du fascicule 70, puis application de la règle d'emprise du § V.6.4 aux regards de visite.

Substitution : \( H_{\text{tr}} = 1{,}75 \) m, diamètre intérieur de regard de 1,00 m et épaisseur de paroi de 0,12 m.
Piège évité : appliquer les 0,50 m au diamètre intérieur du regard. La règle porte sur la dimension extérieure de l'ouvrage, parois comprises.
Hypothèse validée : le terrain n'est pas auto-stable sur cette hauteur, ce qui exclut la dérogation implicite au talutage et impose un blindage en tranchée urbaine étroite.
Vérification croisée : l'emprise obtenue au droit des regards doit être supérieure à la largeur de tranchée courante, ce qui est nécessairement le cas.
Finalité : produire les prescriptions de sécurité et d'emprise à porter au cahier des clauses techniques particulières.

\[ \begin{aligned} 1{,}75 \text{ m} &> 1{,}30 \text{ m} \\ D_{\text{ext,rv}} &= 1{,}00 \text{ m} + 2 \times 0{,}12 \text{ m} = 1{,}24 \text{ m} \\ B_{\text{rv}} &= 1{,}24 \text{ m} + 2 \times 0{,}50 \text{ m} = \mathbf{2{,}24} \text{ m} \end{aligned} \]

Analyse intermédiaire du chiffre :

La profondeur dépasse de quarante-cinq centimètres le seuil de 1,30 mètre : les fouilles devront être exécutées avec des parois talutées ou des parois verticales blindées, sans exception. Au droit des regards de visite, l'emprise à ouvrir atteint 2,24 mètres, ce qui condamnera une voie de circulation pendant la pose.

Ordre de grandeur : 1,75 m contre 1,30 m, soit un dépassement de 35 %. Aucune interprétation n'est possible : l'obligation s'applique.
Impact sur la suite : le fascicule 70 précise qu'il est obligatoire de prévoir une rémunération de cette protection par des prix distincts de ceux des terrassements. Le bordereau doit en tenir compte.
Cohérence : l'emprise au droit des regards, 2,24 mètres, est bien supérieure à la largeur de tranchée courante. C'est elle qui dimensionne le phasage de circulation.
Attention : la largeur de la tranchée courante ne se calcule pas : le § V.6.3 la fait dépendre de la profondeur, du type de blindage, du diamètre nominal et du diamètre extérieur, par lecture d'un tableau. Elle constitue une donnée du cahier des clauses techniques particulières.
Comparaison : le fascicule 70 signale que si l'espace de 0,50 mètre ne peut être respecté de part et d'autre des regards, une solution consiste à employer un matériau auto-compactant lié. Cette variante n'est pas nécessaire ici.

Remarque pédagogique : Une obligation de sécurité se constate, elle ne se discute pas. Faites-la figurer explicitement dans la note et au bordereau, avec sa référence réglementaire.

SCHÉMA APRÈS CALCULS — COUPE COTÉE DE LA TRANCHÉE

RÉSULTAT FINAL

H tranchée = 1,75 m — blindage obligatoire, fouille de 2,24 m au droit des regards

"Quarante-cinq centimètres au-dessus du seuil réglementaire : la protection des fouilles n'est plus une option de chiffrage mais une obligation à porter au bordereau."

SCHÉMA BILAN — LE COLLECTEUR ET SA TRANCHÉE

SYNTHÈSE DU BUREAU D'ÉTUDES

BILAN FINAL DE LA MISSION

Rapport de Fin de Mission

Checklist d'Auto-Évaluation

Avant de clore cet exercice, vérifiez que vous avez bien assimilé la démarche globale de conception :

J'ai vérifié le domaine d'emploi de chacune des trois formules hydrologiques avant de l'appliquer. J'ai calculé le temps de concentration plutôt que de poser une durée de pluie forfaitaire. J'ai traduit la marge sur le diamètre en marge sur le débit avant d'arrêter mon choix. J'ai distingué le taux de remplissage en débit d'une hauteur d'eau relative, et converti l'un en l'autre par le tableau 25 avant d'appliquer le plafond du § IV.4. J'ai employé le diamètre extérieur et non le diamètre nominal dans tous les calculs de terrassement.

Le collecteur pluvial de l'éco-quartier sera réalisé en diamètre nominal 500 mm en béton, posé à une pente de 15 ‰ sur un lit de pose de 0,15 mètre, dans une tranchée de 1,75 mètre de profondeur obligatoirement talutée ou blindée. Le bassin versant de 1,20 hectare, imperméabilisé à 65 %, produit un débit de pointe décennal de 216,1 litres par seconde pour une pluie de 11,19 minutes d'une intensité de 99,75 millimètres par heure. Le collecteur retenu travaillera à 51,4 % de sa capacité en débit, soit une lame d'eau de 25,41 centimètres occupant 50,8 % du diamètre, pour un plafond de 55 % fixé par l'équation 49 du § IV.4. Il satisfait les critères d'auto-curage du chapitre IV.3 du mémento technique ASTEE 2017, la contrainte au radier ayant été calculée au débit de projet.

Trois enseignements dépassent le cadre de ce dossier et méritent d'être portés à la connaissance du maître d'ouvrage. Le premier concerne le choix du diamètre. Le calcul hydraulique désignait un diamètre théorique de 389,4 millimètres, et le premier diamètre commercialisé supérieur semblait donc s'imposer. Il aurait pourtant conduit à un taux de remplissage en débit de 93,1 %, que le tableau 25 du § VI.1.5 traduit en une hauteur d'eau de 81,6 % du diamètre. Or l'équation 49 du § IV.4, destinée à prévenir la mise en charge par battement de la surface d'écoulement, plafonne ce rapport à 0,55 pour la pente du projet. Ce diamètre était donc écarté par le référentiel lui-même, et non par une appréciation de marge. Le diamètre commercialisé suivant ramène la hauteur d'eau à 50,8 %, soit une marge de 4,2 points sur le plafond, et la lame d'eau à 25,41 centimètres. Le § IV.2.3 du référentiel, qui met en garde contre le risque de sous-dimensionnement lié à l'adoption d'un coefficient de débit trop important, converge avec cette conclusion : ce coefficient ne peut que se dégrader avec le vieillissement de la paroi et l'encrassement des regards. Le deuxième concerne le temps de concentration. Le calculer plutôt que de retenir une durée forfaitaire de quinze minutes a majoré le débit de 14 %, ce qui a suffi à faire basculer le diamètre théorique d'une classe. Sur un bassin de 1,20 hectare, la formule de Kirpich est pleinement dans son domaine d'emploi, et s'en priver relèverait du confort et non de la prudence. Le troisième concerne la protection des fouilles. Avec 1,75 mètre de profondeur, le chantier dépasse de quarante-cinq centimètres le seuil au-delà duquel le décret du 8 janvier 1965 impose des parois talutées ou verticales blindées. Le fascicule 70 précise qu'il est obligatoire de prévoir une rémunération distincte de cette protection : elle doit donc figurer au bordereau des prix, faute de quoi elle deviendrait une variable d'ajustement en cours de chantier. Le bureau d'études signale enfin que la largeur de la tranchée courante ne relève pas du calcul : le § V.6.3 la fait dépendre de la profondeur, du type de blindage, du diamètre nominal et du diamètre extérieur, par lecture d'un tableau, et elle constitue à ce titre une donnée à inscrire au cahier des clauses techniques particulières.

Exercices voiries et réseaux diversÉtape 19 sur 21

Voir le parcours complet et reprendre où vous en êtes.

Échangez & progressez ensemble

Cet article vous a-t-il aidé ?

Votre retour nous aide à améliorer les corrigés.

Questions sur cet exercice

Bloqué sur une étape ? Posez votre question, la communauté répond.

Bloqué ? La communauté peut t'aider

Pose ta question sur cet exercice et obtiens une réponse d'autres étudiants et de l'équipe. La communauté est ouverte à tous les membres.

Pose tes questions sur les exercices
Entraide + réponses de l'équipe
Favoris & suivi de ta progression
Alertes emploi, stage & alternance BTP

Créer mon compte J'ai déjà un compte

164 membres8 questions résolues

Commentaires2

Échanges des lecteurs et réponses de l'équipe — nouveaux commentaires publiés après validation.

Arnaud Luders Bruny

10 février 2025

c’est un travail excelent, que vous faites sur ce plateforme, je suis ravis de faire partie de cette communaute.

EGC - Génie Civil✓ Équipe

11 février 2025

Merci pour votre soutien à la plateforme !!!

Créez un compte pour laisser un commentaire.

Créer un compte

← Exercice précédentDimensionnement VRD & Hydraulique Exercice suivant →Drainage et évacuation des eaux

Ne vous arrêtez pas en si bon chemin

Installation de tuyaux et de canalisations Contexte : Les VRD (Voiries et Réseaux Divers)Ensemble des travaux et ouvrages liés à la voirie et aux réseaux (eau, assainissement, électricité…) nécessaires à la viabilisation d'un terrain.. L'installation de réseaux enterrés, comme les canalisations d'eaux usées, est une étape fondamentale de tout projet d'aménagement. Un dimensionnement correct de [&h

Lire →

Un point pas clair dans cet exercice ?

Posez votre question à la communauté : étudiants, enseignants et professionnels du BTP répondent chaque jour.

Poser ma question →

Stage, alternance ou premier emploi ?

Des entreprises du BTP publient leurs offres directement sur la plateforme — postulez en un clic avec votre CV.

Voir les offres →

Explorez d'autres domaines

Les Fondamentaux de l'Hydraulique (88)Exercices résistances des matériaux (80)Exercices géotechnique (79)Exercices thermique de l'habitat (70)Exercices terrassement (70)Exercices béton armé et précontraint (62)Exercices chantiers et ouvrages (61)Fondations (61)Exercices acoustique (60)Exercices matériaux de construction (60)

1 € LE PREMIER MOIS

Tous les corrigés, un seul abonnement

Les corrigés détaillés pas à pas, les documents joints, les outils de calcul et les quiz — 1 € le premier mois, puis 12,99 € par mois, résiliable en un clic.

Commencer pour 1 € →
