Calcul des contraintes thermiques
📝 Situation du Projet
Vous intégrez le Bureau d'Études Structures (BET) "Arcanes Structures", spécialisé dans les ouvrages d'art complexes. Nous sommes mandatés pour la conception du Viaduc de la Vallée Noire, un ouvrage d'art en béton armé situé dans une région montagneuse soumise à de très fortes amplitudes thermiques continentales (alternance gel/canicule). L'ouvrage est un pont poutre à travée unique de grande portée, reliant deux massifs rocheux abrupts via des culées en béton massif ancrées dans le rocher.
Lors de la dernière réunion de revue de projet, une question critique de sécurité a été soulevée par le maître d'ouvrage. Le design initial prévoyait un encastrement quasi-total du tablier sur les culées (blocage horizontal) pour optimiser la résistance aux séismes. Cependant, votre directeur technique craint que ce choix ne soit catastrophique en été. En effet, l'empêchement de la dilatation thermique naturelle du béton pourrait générer des efforts normaux de compression dévastateurs, capables de fissurer les culées, de faire flamber le tablier ou de cisailler les ancrages.
En tant qu'Ingénieur Structure Senior, vous devez mener une étude de vérification thermique (RDM). Votre objectif est de calculer précisément les contraintes thermiques maximales (en MPa) et les efforts globaux (en MN) qui s'exerceraient sur l'ouvrage si la dilatation était totalement empêchée (hypothèse du "blocage parfait"). Vous devrez ensuite utiliser ces résultats pour valider ou invalider impérativement la nécessité d'installer des dispositifs coûteux mais vitaux : les joints de dilatation (ou "joints de chaussée").
"Attention, ne sous-estime jamais la puissance de la dilatation thermique. Le béton est un matériau rigide; si on l'empêche de se dilater, il se comporte comme un vérin hydraulique colossal poussant contre les culées. Les efforts se comptent souvent en Méganewtons (MN)."
Pour mener à bien cette expertise, nous avons compilé l'ensemble des paramètres physiques et géométriques issus du CCTP (Cahier des Clauses Techniques Particulières) et des relevés sur site. La précision de ces données est cruciale, car une variation minime du coefficient de dilatation ou de la température peut entraîner des écarts de plusieurs dizaines de tonnes dans les résultats.
📚 Référentiel Normatif Applicable
L'étude doit être menée en stricte conformité avec les standards européens de construction. Nous utiliserons spécifiquement :
Eurocode 1 (EN 1991-1-5) : Actions thermiques Eurocode 2 (EN 1992) : Calcul des structures en bétonLe viaduc est construit en Béton Armé de classe C35/45. Ce choix a été dicté par les contraintes de durabilité en milieu montagnard. Ses propriétés mécaniques et thermiques sont les suivantes :
| PROPRIÉTÉS MÉCANIQUES & THERMIQUES | |
| Module de Young (Élasticité) | E = 34 000 MPa (ou 34 GPa) |
| Coefficient de dilatation thermique linéique | \(\alpha\) = 1,0 \(\times\) 10⁻⁵ °C⁻¹ |
| Résistance caractéristique à la compression | \(f_{\text{ck}}\) = 35 MPa |
📐 Géométrie de la Section Transversale
La géométrie retenue est une poutre-caisson, offrant une grande rigidité de torsion pour une masse optimisée. Les dimensions clés pour le calcul de l'effort normal sont :
- Longueur initiale du tablier à la pose (\(L_0\)): 45,00 m
- Aire de la section droite du tablier (\(S\)): 0,80 m² (soit 800 000 mm²)
- Forme de la section: Poutre Caisson
🌡️ Données Climatiques (Scénario Canicule)
Le scénario de dimensionnement correspond à une crue thermique centennale. On considère que le béton a été coulé au printemps et subit son pic de température en plein été.
| Donnée | Symbole | Valeur | Unité |
|---|---|---|---|
| Variation de température | \(\Delta T\) | à calculer | °C (ou K) |
| Coefficient de dilatation | \(\alpha\) | 1,0 \(\times\) 10⁻⁵ | °C⁻¹ |
| Module de Young | \(E\) | 34 000 | MPa |
| Section | \(S\) | 0,8 | m² |
E. Protocole de Résolution
Pour quantifier l'impact de la canicule sur la structure, nous allons suivre une démarche rigoureuse en quatre temps, allant de l'analyse climatique à la vérification mécanique des contraintes.
Amplitude Thermique & Allongement Libre
Nous déterminerons d'abord de combien le pont "voudrait" s'allonger s'il n'y avait aucun obstacle, en fonction de l'écart de température.
Calcul de la Contrainte de Compression
En considérant que cet allongement est totalement empêché (blocage), nous utiliserons la loi de Hooke pour calculer la pression interne (contrainte) générée dans le béton.
Détermination de l'Effort Normal Global
Nous passerons de la contrainte (locale) à la force totale (globale) que le tablier exerce sur les culées, pour évaluer l'intensité de la poussée.
Analyse & Décision Technique
Nous comparerons les résultats aux capacités du matériau et conclurons sur la nécessité impérative d'intégrer des joints de dilatation.
Calcul des contraintes thermiques
🎯 Objectif Pédagogique
Dans cette première étape fondamentale, notre but est d'isoler le phénomène physique à la source du problème : la dilatation thermique. Avant d'envisager les forces et les contraintes, nous devons quantifier la réponse cinématique "naturelle" du pont face à la chaleur. Concrètement, nous cherchons à répondre à la question : "De combien de millimètres le pont s'allongerait-il s'il flottait dans l'espace, sans aucune contrainte extérieure ?". Cette valeur théorique, appelée dilatation libre, servira de base absolue pour tous les calculs de résistance des matériaux ultérieurs.
📚 Référentiel & Normes
Eurocode 1 (Actions Thermiques) Thermodynamique GénéraleLe béton n'est pas une matière inerte. À l'échelle atomique, l'augmentation de la température correspond à une augmentation de l'énergie cinétique des atomes : ils vibrent plus fort et occupent donc plus d'espace. À l'échelle macroscopique de notre pont de 45 mètres, cette agitation microscopique se cumule pour créer un déplacement visible à l'œil nu. Étant donné l'élancement du pont (sa longueur est très supérieure à sa largeur), nous considérerons uniquement la dilatation longitudinale, qui est le facteur prépondérant pour le dimensionnement des appuis.
📐 Formules Clés (Séparées)
La formule maîtresse qui régit ce phénomène est :
Cette équation linéaire est valide pour les variations de température modérées usuelles en Génie Civil.
📋 Données d'Entrée
| Paramètre | Valeur |
|---|---|
| Température Maximale (\(T_{\text{max}}\)) | 40 °C |
| Température de Pose (\(T_{\text{pose}}\)) | 15 °C |
| Coefficient de Dilatation (\(\alpha\)) | 1,0 \(\times\) 10⁻⁵ °C⁻¹ |
| Longueur Initiale (\(L_0\)) | 45,00 m (soit 45 000 mm) |
Pour éviter les erreurs d'ordres de grandeur, convertissez systématiquement vos longueurs en millimètres (mm) dès le début. Cela permet d'obtenir des déplacements directement exploitables et facilitera la transition vers les contraintes en MPa (N/mm²) à l'étape suivante.

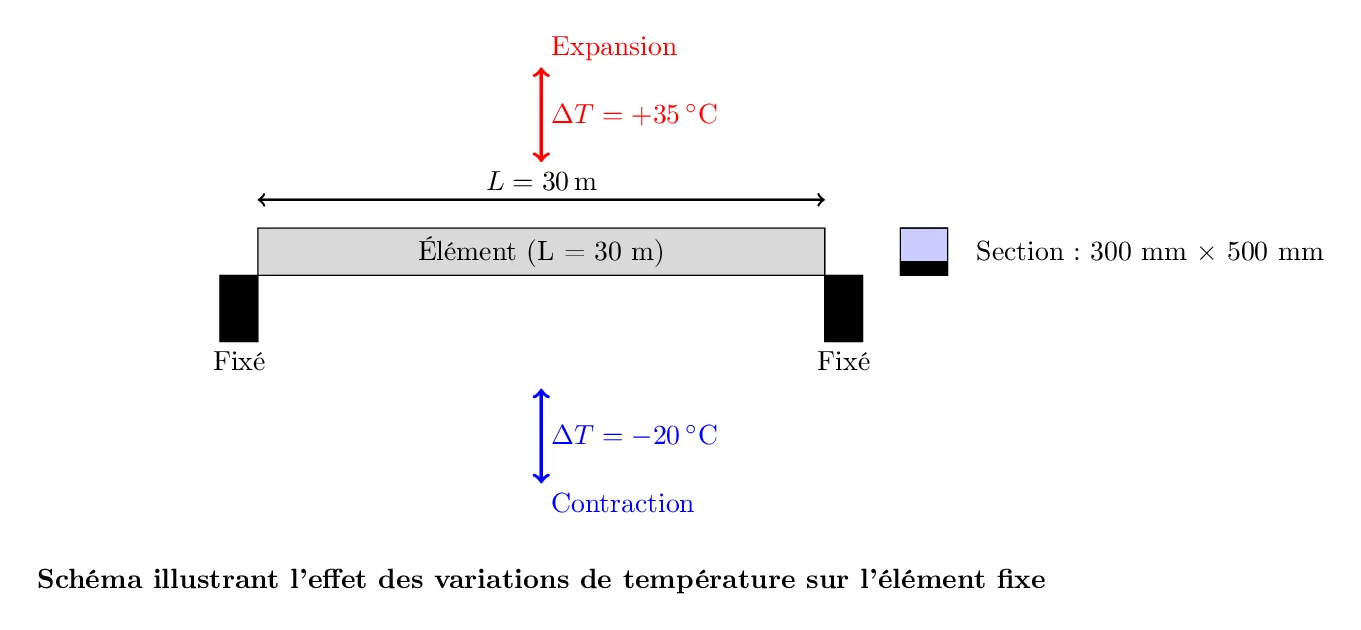

Schéma de Principe : Dilatation Libre
📝 Calculs Détaillés
1. Détermination de l'écart thermique (\(\Delta T\)) :
Nous commençons par calculer la différence brute entre la température extrême de l'été et la température de référence lors de la construction. C'est cet écart qui est le "moteur" de la dilatation.
Le pont subit une élévation de température de 25 degrés Celsius par rapport à son état de repos initial.
2. Conversion de la longueur :
Convertissons la longueur du tablier en millimètres pour la cohérence des unités et pour obtenir un résultat final en mm directement.
La longueur de calcul est fixée à 45 000 mm.
3. Calcul de l'allongement libre (\(\Delta L\)) :
Appliquons maintenant la formule fondamentale de la dilatation linéaire. Nous multiplions le coefficient de dilatation (sans unité physique de longueur) par la longueur initiale et par l'écart de température.
Le résultat indique un allongement potentiel de plus d'un centimètre (11,25 mm).
✅ Interprétation Globale
Nous avons établi que si rien ne retenait le pont, celui-ci s'allongerait de 11,25 mm vers les extérieurs. C'est cet allongement "virtuel" qui est la clé du problème : puisque les culées en béton empêchent ce mouvement dans la réalité, le pont va devoir "consommer" cette déformation en se comprimant sur lui-même.
Un allongement de l'ordre du centimètre pour un ouvrage de 45 mètres sous 25°C d'écart est tout à fait standard pour du béton armé (ratio d'environ 1/4000). Si nous avions trouvé 1 mètre ou 1 millimètre, il aurait fallu revérifier les puissances de 10.
Attention au signe de \(\Delta T\). Ici, il est positif (dilatation). S'il était négatif (hiver), le béton tenterait de se raccourcir, créant de la traction, ce qui est encore plus dangereux pour le béton non armé.
🎯 Objectif Pédagogique
Nous passons maintenant de la géométrie à la mécanique pure. Puisque le pont est bloqué entre les deux culées indéformables, il ne peut pas s'allonger physiquement. L'objectif est de calculer la contrainte interne (la pression) qui se développe au cœur de la matière pour contrer cette envie d'expansion.
📚 Référentiel & Normes
Résistance des Matériaux (RDM) Loi de Hooke (Élasticité linéaire)Imaginez le pont comme un ressort géant très raide. Le chauffer revient à vouloir l'étirer. Si vous bloquez les extrémités, c'est exactement comme si vous aviez un ressort détendu que vous comprimiez de force de 11,25 mm pour le faire rentrer dans sa boîte. La contrainte que nous allons calculer est la "douleur" ressentie par le béton du fait de cette compression forcée. Pour cela, nous utiliserons le Module de Young (E), qui représente la rigidité du matériau.
📐 Formules Clés (Séparées)
La relation fondamentale entre contrainte et déformation est :
Cette formule permet de convertir un problème géométrique en un problème de force.
📋 Données d'Entrée
| Paramètre | Valeur |
|---|---|
| Module de Young (\(E\)) | 34 000 MPa (N/mm²) |
| Allongement empêché (\(\Delta L\)) | 11,25 mm |
| Longueur initiale (\(L_0\)) | 45 000 mm |
En RDM, l'unité reine est le MPa (MégaPascal), qui est strictement équivalent au N/mm². En travaillant avec des forces en Newtons et des surfaces en mm², vos résultats de contrainte sortiront directement en MPa, sans conversion hasardeuse.
Schéma de Principe : Compression Forcée
📝 Calculs Détaillés
1. Calcul de la déformation relative (\(\varepsilon\)) :
La déformation relative (epsilon) est le ratio d'allongement. C'est une grandeur adimensionnelle qui exprime le pourcentage de variation de longueur.
Cela correspond à une déformation de 0,025%, ou 250 micro-déformations.
2. Calcul de la contrainte (\(\sigma_{\text{th}}\)) :
D'après la loi de Hooke, la contrainte est le produit du module élastique par la déformation. Or, la déformation est définie par le rapport de l'allongement sur la longueur initiale. En combinant ces deux définitions, nous obtenons la formule de calcul :
Le béton subit une pression interne de 8,5 MégaPascals.
✅ Interprétation Globale
Une contrainte de 8,5 MPa signifie que chaque millimètre carré de la section du pont doit supporter une charge d'environ 850 grammes. Pour du béton C35/45 (qui résiste à 35 MPa), cette valeur n'entraîne pas la ruine immédiate du matériau par écrasement. Cependant, elle est très élevée pour une charge "parasite" : elle consomme à elle seule près de 25% de la capacité portante du matériau, réduisant drastiquement la marge de sécurité pour les camions et le poids propre.
8,5 MPa est une valeur élevée mais réaliste pour un blocage thermique complet. Si nous avions trouvé 0,1 MPa, l'effet serait négligeable. Si nous avions trouvé 300 MPa, le calcul serait faux car le béton aurait explosé bien avant.
Attention à ne pas confondre le Module de Young du béton (E ≈ 30-35 GPa) avec celui de l'acier (E = 210 GPa). Utiliser le mauvais module fausserait le résultat d'un facteur 6 !
🎯 Objectif Pédagogique
Nous allons maintenant changer d'échelle : passer du microscopique (la contrainte en un point) au macroscopique (la force totale sur la structure). L'objectif est de calculer la force de poussée globale (\(N_{\text{th}}\)) que le tablier exerce horizontalement contre les murs de culée. C'est cette force qui dimensionne la stabilité des fondations et qui risque de faire basculer les appuis.
📚 Référentiel & Normes
Principe d'Équivalence Statique Mécanique des StructuresLa contrainte calculée précédemment (8,5 MPa) s'applique uniformément sur toute la surface de la section du pont (0,80 m²). Pour obtenir la force résultante totale, il suffit d'appliquer le principe de base de la mécanique : Force = Pression × Surface. C'est ici que l'ampleur du problème va se révéler, car la surface d'un pont est grande.
📐 Formules Clés (Séparées)
La formule de calcul de l'effort normal est :
Attention critique aux unités : Pour obtenir des Newtons, la contrainte doit être en N/mm² (MPa) et la surface en mm².
📋 Données d'Entrée
| Paramètre | Valeur |
|---|---|
| Contrainte calculée (\(\sigma_{\text{th}}\)) | 8,5 MPa (N/mm²) |
| Section du tablier (\(S\)) | 0,80 m² |
1 m² = 1 000 000 mm² (10⁶ mm²). C'est une conversion piège. N'oubliez jamais que \( (10^3)^2 = 10^6 \). Donc 0,80 m² = 800 000 mm².
Schéma de Principe : De la Contrainte à la Force
📝 Calculs Détaillés
1. Conversion de la surface en mm² :
La force est le produit de la pression par la surface. Ici, la 'pression' est notre contrainte thermique. Pour assurer l'homogénéité dimensionnelle, il est impératif de convertir la surface en mm². Sachant que 1 m = 1000 mm, alors 1 m² = (1000 mm)² = 1 000 000 mm².
La section représente 800 000 millimètres carrés de matière.
2. Calcul de la Force Totale en Newtons :
Nous multiplions la contrainte par la surface convertie.
Nous obtenons une force de 6,8 millions de Newtons.
3. Conversion en Unités Usuelles (MN et Tonnes) :
Pour visualiser cet effort titanesque, convertissons-le en Méganewtons (MN) et en Tonnes-force (1 Tonne ≈ 10 000 N).
Le résultat final est une poussée de 680 tonnes.
✅ Interprétation Globale
Le résultat est sans appel : si l'on empêche le pont de se dilater, il va pousser sur chaque culée avec une force de 680 tonnes. Pour donner une image : c'est comme si l'on empilait 700 petites voitures ou un Airbus A380 au décollage et qu'on appliquait tout ce poids horizontalement contre le mur.
Est-ce normal d'avoir une force si grande ? Oui. Les vérins hydrauliques utilisés pour soulever des ponts déploient des forces similaires. La dilatation thermique agit comme un vérin hydraulique naturel : elle est silencieuse mais incroyablement puissante.
Cet effort est une "poussée active". Contrairement au poids propre qui stabilise souvent les ouvrages, cette force horizontale est déstabilisatrice. Elle s'exerce au sommet des culées, créant un bras de levier énorme qui maximisera le moment de renversement.
🎯 Objectif Pédagogique
L'ingénierie ne s'arrête pas au calcul ; elle sert à la décision. Dans cette dernière étape, nous devons utiliser nos résultats chiffrés pour trancher sur la conception de l'ouvrage. Faut-il renforcer les culées pour encaisser les 680 tonnes (Solution rigide) ou modifier la structure pour annuler cet effort (Solution souple) ?
📚 Référentiel & Normes
Critères technico-économiquesNous sommes face à deux options :
Option A (Blocage) : On construit des culées "bunkers", hyper-ferraillées, ancrées profondément par des tirants actifs pour résister aux 6,8 MN. Le coût est exorbitant.
Option B (Libération) : On accepte que le pont bouge. On installe des appareils d'appui (néoprènes) qui permettent le glissement et un joint de chaussée (un trou couvert) pour absorber les 11,25 mm. L'effort thermique tombe alors quasiment à zéro (juste le frottement).
📐 Formules Clés (Séparées)
La formule de dimensionnement du souffle du joint est :
Avec \(\gamma_{\text{s}}\) le coefficient de sécurité (généralement 1,5).
📋 Données d'Entrée
| Paramètre | Valeur |
|---|---|
| Dilatation calculée (\(\Delta L\)) | 11,25 mm |
| Coefficient de sécurité (\(\gamma_{\text{s}}\)) | 1,5 |
Les joints de chaussée sont vendus par "gammes" de souffle standard (20mm, 50mm, 100mm). Il faut toujours choisir la gamme immédiatement supérieure au calcul.
📝 Calculs Détaillés (Option B)
1. Calcul de l'ouverture requise (Souffle) :
Le dimensionnement d'un joint ne se fait pas sur la valeur moyenne, mais sur une valeur sécurisée. On applique un coefficient majorateur (généralement 1.5) pour couvrir les aléas.
Le joint doit pouvoir s'ouvrir et se fermer d'au moins 17 mm.
2. Sélection du produit commercial :
On compare le besoin aux standards du marché.
Un joint de chaussée standard de gamme 20mm suffit amplement.
✅ Interprétation Globale
La décision est claire : l'intégration d'un joint de 20 mm permet d'éliminer totalement les 680 tonnes d'efforts parasites. C'est la solution la plus élégante et la plus sûre.
Le coût d'un joint de chaussée (quelques milliers d'euros) permet d'économiser des centaines de milliers d'euros de renforcement de culées. Le ratio coût/bénéfice est infiniment en faveur de la solution souple.
Les joints de chaussée sont des points faibles en termes d'étanchéité. Il faudra veiller à leur maintenance régulière pour éviter que l'eau salée ne corrode les appuis en béton en dessous.
📄 Livrable Final (Note de Calculs EXE)
STRUCT
| Ind. | Date | Objet de la modification | Rédacteur |
|---|---|---|---|
| A | 24/10/2023 | Création du document / Vérification thermique | Ing. Génie Civil |
- Eurocode 1 : Actions sur les structures (Partie 1-5 Actions thermiques)
- Eurocode 2 : Calcul des structures en béton
| Matériau | Béton Armé C35/45 |
| Longueur du tablier | 45,00 m |
| Delta Température Calcul | +25 °C |
Analyse des sollicitations maximales dans l'hypothèse d'une dilatation totalement empêchée.
L'Ingénieur Stagiaire
