Calcul de la Capacité et Sécurité de la Nacelle

Calcul de la Capacité et Sécurité de la Nacelle

Calcul de la Capacité et Sécurité de la Nacelle

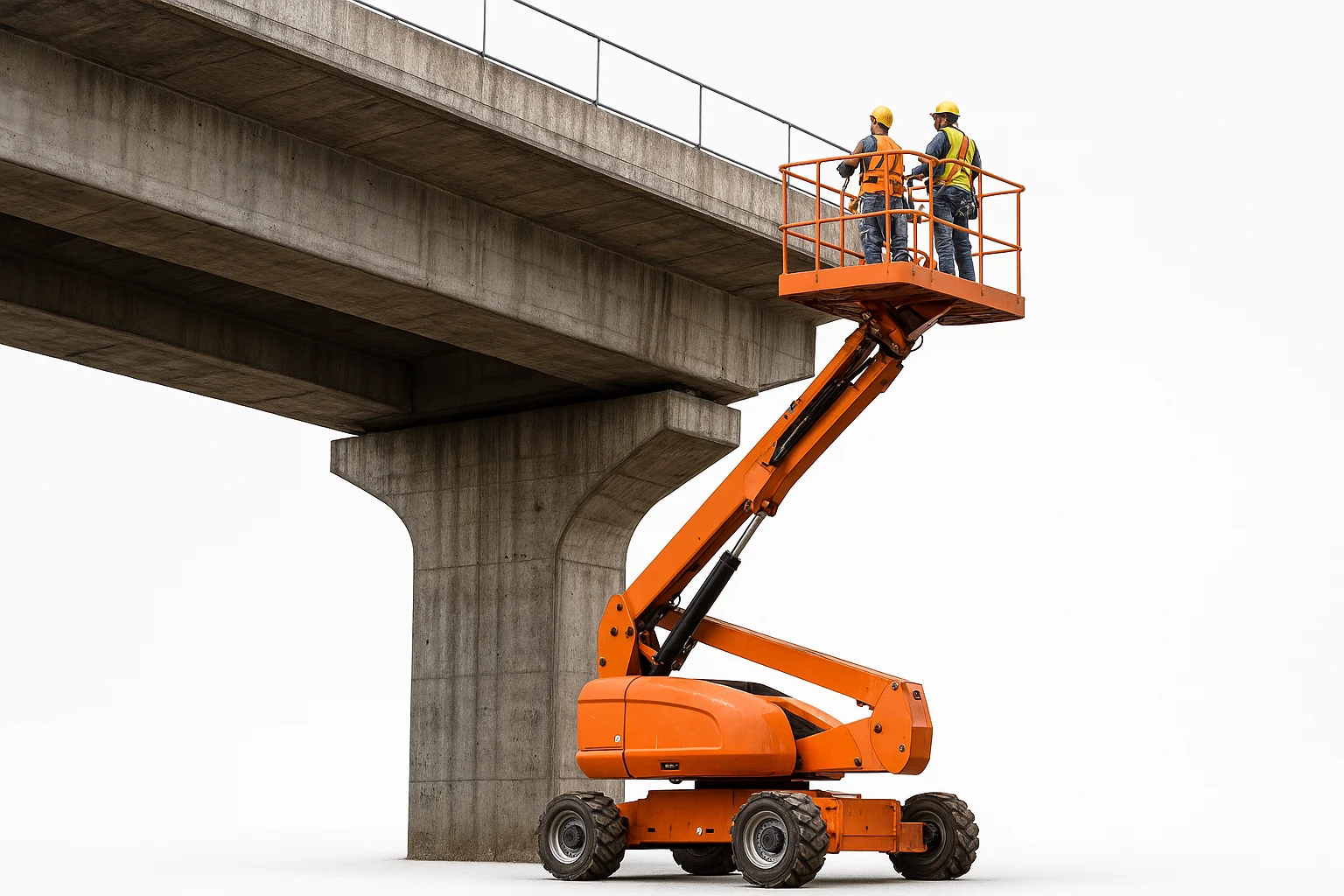

Contexte : Utilisation d'une Plateforme Élévatrice Mobile de Personnel (PEMP).

Les nacelles sont des équipements de travail indispensables pour les interventions en hauteur. Leur utilisation, cependant, présente des risques importants si les limites de charge et les conditions de stabilité ne sont pas scrupuleusement respectées. Avant chaque utilisation, il est impératif de vérifier que la charge embarquée (personnel, outils, matériaux) et les conditions extérieures (vent, pente du sol) sont conformes aux spécifications du constructeur. Cet exercice vous guide à travers les calculs de base de la statique pour vérifier la sécurité d'une nacelle de type ciseaux.

Remarque Pédagogique : Cet exercice vous initie aux principes de la Résistance des Matériaux (RDM) et de la sécurité des engins de levage. Vous apprendrez à calculer un centre de gravité, à évaluer les forces en jeu (poids, vent) et à calculer les moments pour vérifier la stabilité au renversement de la machine.

Objectifs Pédagogiques

  • Lire et interpréter un abaque de charge de nacelle.
  • Calculer le poids total de la charge embarquée (charge utile).
  • Déterminer le centre de gravité de la charge sur la plateforme.
  • Calculer le moment de renversementEffet de rotation produit par une force qui tend à faire basculer une structure. Il est calculé en multipliant la force par la distance (bras de levier) à l'axe de rotation. dû à la charge et au vent.
  • Vérifier la conformité de l'utilisation par rapport à la Charge Maximale d'Utilisation (CMU)Poids maximal que l'équipement de levage est autorisé à supporter en conditions normales d'utilisation, défini par le fabricant..

Données de l'étude

Une équipe de deux personnes doit intervenir sur une façade à l'aide d'une nacelle ciseaux. Ils doivent monter du matériel pour une réparation. Il faut vérifier si l'opération est sécuritaire.

Schéma de la nacelle et de son chargement
Axe de basculement (A) P1 (85 kg) P2 (95 kg) Matériel (50 kg) Plateforme L = 3.0 m
Visualisation 3D de la Nacelle
Paramètre / Donnée Constructeur Spécification Valeur Unité
Charge Maximale d'Utilisation (CMU) Ne jamais dépasser 250 \(\text{kg}\)
Moment de stabilité (max admissible) Calculé par le constructeur 400 \(\text{daN.m}\)
Poids des opérateurs P1 / P2 85 / 95 \(\text{kg}\)
Poids du matériel - 50 \(\text{kg}\)
Position des charges / centre plateforme P1 / P2 / Matériel -1.0 / -0.4 / +1.0 \(\text{m}\)
Force du vent Pression sur la surface exposée 20 \(\text{daN/m}^2\)
Surface exposée au vent Garde-corps + charges 2.5 \(\text{m}^2\)
Hauteur d'application du vent Au-dessus de l'axe de basculement 8.0 \(\text{m}\)
Conversion Poids / Force \(g \approx 10 \, \text{m/s}^2\) 1 \(\text{kg}\) \(\approx\) 1 \(\text{daN}\) -

Questions à traiter

  1. Calculer la charge utile totale sur la plateforme et la comparer à la CMU.
  2. Calculer la position du centre de gravité (barycentre) de la charge utile par rapport au centre de la plateforme.
  3. Calculer le moment de renversement créé par la charge utile.
  4. Calculer le moment de renversement additionnel créé par le vent.
  5. Conclure sur la sécurité de l'opération en comparant le moment de renversement total au moment de stabilité de la nacelle.

Les bases de la Statique et de la Stabilité

Pour qu'un objet soit stable, les forces qui tendent à le faire basculer doivent être inférieures aux forces qui le maintiennent en équilibre.

1. Le Principe du Levier et des Moments
Une force appliquée à une certaine distance d'un point de pivot (un axe de rotation) crée un "moment". Ce moment est l'effet de rotation de la force. Il se calcule par : \[ \mathcal{M}_{\text{A}}(F) = F \times d \] Où \(F\) est la force et \(d\) est la distance perpendiculaire de la force au point de pivot A (appelée bras de levier). L'unité est le Newton-mètre (N.m) ou le décaNewton-mètre (daN.m).

2. L'Équilibre de Stabilité
Pour une nacelle, l'axe de basculement est la roue côté charge. La nacelle est stable si la somme de tous les moments qui la maintiennent droite (moment stabilisateur, dû à son propre poids) est supérieure à la somme de tous les moments qui tendent à la faire basculer (moment de renversement, dû à la charge et au vent). \[ \sum \mathcal{M}_{\text{stabilisateurs}} > \sum \mathcal{M}_{\text{renversants}} \] Les constructeurs fournissent directement la valeur maximale du moment de renversement admissible.

Correction : Calcul de la Capacité et Sécurité de la Nacelle

Question 1 : Calculer la charge utile totale et la comparer à la CMU

Principe (le concept physique)

La première vérification de sécurité consiste à s'assurer que le poids total de ce qui est embarqué sur la plateforme (personnes, outils, matériaux) ne dépasse pas la limite fixée par le constructeur, la Charge Maximale d'Utilisation (CMU).

Mini-Cours (approfondissement théorique)

La CMU est une limite absolue qui ne doit jamais être dépassée. Elle est déterminée par le fabricant à travers des calculs de résistance structurelle et des tests en charge. Elle garantit que les composants de la nacelle (vérins, structure, plateforme) ne subiront pas de dommages.

Remarque Pédagogique (le conseil du professeur)

C'est le calcul le plus simple mais le plus fondamental. Il doit devenir un réflexe avant toute opération de levage. N'oubliez aucun élément : le poids des Équipements de Protection Individuelle (harnais, casque, chaussures) compte aussi !

Normes (la référence réglementaire)

La norme EN 280 spécifie les exigences de conception et de sécurité pour les PEMP. Elle impose que la CMU soit clairement affichée sur la machine et dans le manuel d'utilisation.

Formule(s) (l'outil mathématique)

Charge Utile Totale :

\[ P_{\text{total}} = P_1 + P_2 + P_{\text{matériel}} \]
Hypothèses (le cadre du calcul)

Les poids donnés pour les opérateurs et le matériel sont considérés comme exacts et incluent tous les éléments annexes (vêtements, EPI, etc.).

Donnée(s) (les chiffres d'entrée)
  • Poids Opérateur 1 (P1) : \(85 \, \text{kg}\)
  • Poids Opérateur 2 (P2) : \(95 \, \text{kg}\)
  • Poids Matériel : \(50 \, \text{kg}\)
  • CMU de la nacelle : \(250 \, \text{kg}\)
Astuces(Pour aller plus vite)

Avant de monter dans une nacelle, faites une estimation mentale rapide des poids. Deux opérateurs de forte corpulence avec une caisse à outils lourde peuvent rapidement approcher la limite.

Schéma (Avant les calculs)
Addition des charges sur la plateforme
P1 (85kg)P2 (95kg)Mat. (50kg)++
Calcul(s) (l'application numérique)

Calcul de la charge totale :

\[ \begin{aligned} P_{\text{total}} &= 85 \, \text{kg} + 95 \, \text{kg} + 50 \, \text{kg} \\ &= 230 \, \text{kg} \end{aligned} \]

Comparaison avec la CMU :

\[ 230 \, \text{kg} \le 250 \, \text{kg} \]
Schéma (Après les calculs)
Vérification de la Charge Maximale d'Utilisation
230 kg ≤ 250 kg (OK)
Réflexions (l'interprétation du résultat)

La charge utile totale de 230 kg est inférieure à la CMU de 250 kg. Du point de vue de la charge totale, l'opération est donc autorisée.

Points de vigilance (les erreurs à éviter)

Ne jamais se fier à une estimation visuelle. Toujours connaître le poids réel du matériel embarqué. Une erreur de 20 kg peut faire la différence entre une situation sûre et un accident.

Points à retenir (permettre a l'apprenant de maitriser la question)
  • La première vérification est toujours : Poids total ≤ CMU.
  • La CMU est une limite non négociable.
Le saviez-vous ? (la culture de l'ingénieur)

Les nacelles modernes sont équipées de capteurs de charge (pesons) qui empêchent la machine de s'élever si la CMU est dépassée. C'est une sécurité active qui a permis de réduire considérablement les accidents liés à la surcharge.

FAQ (pour lever les doutes)
La CMU est-elle la même si la plateforme est étendue ?

Non, pas toujours. Sur les nacelles avec une extension de plateforme ("deck"), la CMU peut être différente sur l'extension et sur la plateforme principale. Il faut lire attentivement la plaque de charge.

Résultat Final (la conclusion chiffrée)
La charge utile totale est de \(230 \, \text{kg}\), ce qui est inférieur à la CMU de \(250 \, \text{kg}\). La condition est respectée.
A vous de jouer(pour verifier la comprehension de l'etudiant parrapport a la question)

Si le matériel pesait 75 kg au lieu de 50 kg, quelle serait la charge totale en kg ? L'opération serait-elle autorisée ?

Question 2 : Calculer la position du centre de gravité de la charge

Principe (le concept physique)

Le centre de gravité (ou barycentre) est le point d'application moyen de toutes les charges. Sa position est cruciale car plus il est éloigné de l'axe de la machine, plus il crée un effet de basculement important. On le calcule en faisant la moyenne des positions de chaque charge, pondérée par leur masse.

Mini-Cours (approfondissement théorique)

La formule du barycentre \(G\) d'un ensemble de points \(A_i\) de masse \(m_i\) et de position \(x_i\) est : \[ x_G = \frac{\sum (m_i \times x_i)}{\sum m_i} \] Cette formule est fondamentale en statique pour ramener un ensemble de forces distribuées à une seule force résultante appliquée en un point unique.

Remarque Pédagogique (le conseil du professeur)

Faites attention aux signes ! Les positions sont données par rapport au centre de la plateforme. Une position négative signifie qu'elle est d'un côté, une position positive de l'autre. Une erreur de signe peut changer radicalement le résultat.

Normes (la référence réglementaire)

La norme EN 280 exige que les fabricants prennent en compte la pire répartition de charge possible dans leurs calculs de stabilité, ce qui revient à considérer que le centre de gravité de la charge est situé à l'endroit le plus défavorable.

Formule(s) (l'outil mathématique)

Position du centre de gravité :

\[ x_G = \frac{P_1 x_1 + P_2 x_2 + P_{\text{mat}} x_{\text{mat}}}{P_1 + P_2 + P_{\text{mat}}} \]
Hypothèses (le cadre du calcul)

On considère que les charges sont ponctuelles, c'est-à-dire que tout leur poids est concentré aux positions indiquées.

Donnée(s) (les chiffres d'entrée)
  • P1 = 85 kg ; x1 = -1.0 m
  • P2 = 95 kg ; x2 = -0.4 m
  • Pmat = 50 kg ; xmat = +1.0 m
  • Ptotal = 230 kg
Astuces(Pour aller plus vite)

Calculez d'abord la somme des "masses x positions" au numérateur, puis divisez par la masse totale que vous avez déjà calculée à la question précédente.

Schéma (Avant les calculs)
Recherche du Barycentre des Charges
Centre (0m)P1P2Mat.x_G = ?
Calcul(s) (l'application numérique)

Calcul du numérateur :

\[ \begin{aligned} \sum (P_i x_i) &= (85 \times -1.0) + (95 \times -0.4) + (50 \times 1.0) \\ &= -85 - 38 + 50 \\ &= -73 \, \text{kg.m} \end{aligned} \]

Calcul de la position du centre de gravité :

\[ \begin{aligned} x_G &= \frac{-73 \, \text{kg.m}}{230 \, \text{kg}} \\ &\approx -0.317 \, \text{m} \end{aligned} \]
Schéma (Après les calculs)
Position du Centre de Gravité
Centre (0m)G (-0.317m)
Réflexions (l'interprétation du résultat)

Le centre de gravité de la charge est décalé de 31.7 cm du centre de la plateforme, du côté des opérateurs. Cela signifie que la charge n'est pas répartie uniformément, ce qui va créer un moment de renversement.

Points de vigilance (les erreurs à éviter)

Une erreur courante est d'oublier de diviser par la masse totale à la fin. Le résultat doit être une distance (en mètres), pas des kg.m.

Points à retenir (permettre a l'apprenant de maitriser la question)
  • Le centre de gravité est la position moyenne pondérée des charges.
  • Une charge mal répartie décale le centre de gravité et augmente le risque.
Le saviez-vous ? (la culture de l'ingénieur)

Sur les nacelles à bras articulé (tourelles), le calcul est bien plus complexe. Le constructeur fournit un "abaque de travail", un graphique qui montre la charge autorisée en fonction de la portée horizontale et de la hauteur, car le moment de renversement change constamment avec la position du bras.

FAQ (pour lever les doutes)
Pourquoi le centre de gravité est-il négatif ?

Le signe négatif indique simplement de quel côté du point de référence (le centre de la plateforme) se trouve le barycentre. Dans notre schéma, c'est du côté des opérateurs.

Résultat Final (la conclusion chiffrée)
Le centre de gravité de la charge utile est situé à \(-0.317 \, \text{m}\) du centre de la plateforme.
A vous de jouer(pour verifier la comprehension de l'etudiant parrapport a la question)

Si le matériel était placé à -0.5m au lieu de +1.0m, quelle serait la nouvelle position du centre de gravité en m ?

Question 3 : Calculer le moment de renversement créé par la charge utile

Principe (le concept physique)

Maintenant que nous avons une force totale (le poids de la charge utile) et sa position (le centre de gravité), nous pouvons calculer le moment qu'elle crée. Ce moment est la force totale multipliée par la distance de son centre de gravité à l'axe de basculement de la nacelle.

Mini-Cours (approfondissement théorique)

Pour convertir une masse (en kg) en une force (en Newtons ou décaNewtons), on la multiplie par l'accélération de la pesanteur \(g\). Pour simplifier dans le BTP, on utilise souvent l'approximation \(1 \, \text{kg} \approx 1 \, \text{daN}\), ce qui est suffisant pour ces calculs de sécurité.

Remarque Pédagogique (le conseil du professeur)

Ce calcul quantifie "l'effet de levier" de la charge. Une petite charge placée très loin du centre peut être plus dangereuse qu'une grosse charge bien centrée. C'est la notion de moment qui permet de comprendre ce paradoxe.

Normes (la référence réglementaire)

Les normes de conception imposent des coefficients de sécurité. Le moment de stabilité réel de la nacelle est bien plus grand que le moment de renversement maximal autorisé, pour parer aux imprévus.

Formule(s) (l'outil mathématique)

Moment de la charge utile :

\[ \mathcal{M}_{\text{charge}} = F_{\text{total}} \times |x_G| \]
Hypothèses (le cadre du calcul)

On utilise la valeur absolue de la position du centre de gravité, car le moment de renversement est toujours considéré comme une valeur positive dans cette vérification.

Donnée(s) (les chiffres d'entrée)
  • Poids total : \(230 \, \text{kg}\) \(\Rightarrow\) Force totale \(F_{\text{total}} \approx 230 \, \text{daN}\)
  • Position du centre de gravité \(x_G\) : \(-0.317 \, \text{m}\)
Astuces(Pour aller plus vite)

Le calcul est direct : multipliez simplement les résultats des deux questions précédentes (en utilisant la force en daN et la distance en m).

Schéma (Avant les calculs)
Effet de Levier de la Charge Utile
Centre230 daNMoment = ?
Calcul(s) (l'application numérique)
\[ \begin{aligned} \mathcal{M}_{\text{charge}} &= 230 \, \text{daN} \times |-0.317 \, \text{m}| \\ &= 230 \times 0.317 \\ &\approx 72.91 \, \text{daN.m} \end{aligned} \]
Schéma (Après les calculs)
Moment de Renversement dû à la Charge
M_charge = 72.91 daN.m
Réflexions (l'interprétation du résultat)

Le simple fait que la charge soit mal répartie crée un moment de renversement de près de 73 daN.m. Ce chiffre sera à additionner aux autres effets pour la vérification finale.

Points de vigilance (les erreurs à éviter)

Attention aux unités. Si la force est en Newtons, le moment sera en N.m. Si la force est en décaNewtons, le moment sera en daN.m. Il faut être cohérent avec les données du constructeur.

Points à retenir (permettre a l'apprenant de maitriser la question)
  • Le moment de la charge utile est le produit de la force totale par la distance de son centre de gravité à l'axe.
  • Une charge décentrée crée un moment de renversement.
Le saviez-vous ? (la culture de l'ingénieur)

Le concept de moment a été formalisé par Archimède au IIIe siècle av. J.-C. avec sa célèbre citation : "Donnez-moi un point d'appui, et je soulèverai le monde", illustrant parfaitement la puissance du bras de levier.

FAQ (pour lever les doutes)
L'axe de basculement n'est-il pas au centre de la machine ?

Non, pour la sécurité, on considère toujours le pire des cas. Le point de basculement est le point de contact avec le sol le plus extérieur, c'est-à-dire l'axe de la roue avant (ou arrière, selon le sens du déport de charge).

Résultat Final (la conclusion chiffrée)
Le moment de renversement créé par la charge utile est de \(72.91 \, \text{daN.m}\).
A vous de jouer(pour verifier la comprehension de l'etudiant parrapport a la question)

Si le centre de gravité était décalé de 0.5m, quel serait le moment de la charge en daN.m ?

Question 4 : Calculer le moment de renversement additionnel créé par le vent

Principe (le concept physique)

Le vent exerce une pression sur les surfaces exposées de la nacelle (garde-corps, personnel, matériel). Cette pression se traduit par une force horizontale qui, appliquée en hauteur, crée un moment de renversement supplémentaire très important.

Mini-Cours (approfondissement théorique)

La force du vent est calculée par \( F_{\text{vent}} = P_{\text{vent}} \times S_{\text{exposée}} \), où \(P\) est la pression du vent (en daN/m²) et \(S\) est la surface. Le moment est ensuite cette force multipliée par son bras de levier, qui est ici la hauteur de la plateforme.

Remarque Pédagogique (le conseil du professeur)

Le vent est l'ennemi numéro un du travail en hauteur. Son effet est souvent sous-estimé. C'est pourquoi les nacelles ont une vitesse de vent maximale d'utilisation (généralement 45 km/h) qui ne doit jamais être dépassée.

Normes (la référence réglementaire)

La norme EN 280 impose aux constructeurs de calculer la stabilité de leurs machines en tenant compte d'une pression de vent minimale de 100 N/m² (soit environ 45 km/h).

Formule(s) (l'outil mathématique)

Moment du vent :

\[ \mathcal{M}_{\text{vent}} = (P_{\text{vent}} \times S_{\text{exposée}}) \times H_{\text{application}} \]
Hypothèses (le cadre du calcul)

On suppose que la force du vent s'applique au centre géométrique de la surface exposée, à une hauteur H donnée.

Donnée(s) (les chiffres d'entrée)
  • Pression du vent \(P_{\text{vent}}\) : \(20 \, \text{daN/m}^2\)
  • Surface exposée \(S_{\text{exposée}}\) : \(2.5 \, \text{m}^2\)
  • Hauteur d'application \(H\) : \(8.0 \, \text{m}\)
Astuces(Pour aller plus vite)

Calculez d'abord la force totale du vent en multipliant la pression par la surface. Ensuite, multipliez ce résultat par la hauteur pour obtenir le moment.

Schéma (Avant les calculs)
Action du Vent sur la Nacelle
H=8mF_vent
Calcul(s) (l'application numérique)

1. Calcul de la force du vent :

\[ \begin{aligned} F_{\text{vent}} &= 20 \, \text{daN/m}^2 \times 2.5 \, \text{m}^2 \\ &= 50 \, \text{daN} \end{aligned} \]

2. Calcul du moment du vent :

\[ \begin{aligned} \mathcal{M}_{\text{vent}} &= 50 \, \text{daN} \times 8.0 \, \text{m} \\ &= 400 \, \text{daN.m} \end{aligned} \]
Schéma (Après les calculs)
Moment de Renversement dû au Vent
M_vent = 400 daN.m
Réflexions (l'interprétation du résultat)

Le vent seul crée un moment de renversement de 400 daN.m, ce qui est très significatif. Cet effet est souvent bien plus important que celui d'une charge mal répartie.

Points de vigilance (les erreurs à éviter)

Ne jamais ignorer les alertes météo. Une rafale de vent soudaine peut augmenter considérablement la force et le moment, provoquant le basculement de la nacelle.

Points à retenir (permettre a l'apprenant de maitriser la question)
  • Le moment du vent est un facteur de risque majeur.
  • Il dépend de la pression du vent, de la surface exposée et de la hauteur.
Le saviez-vous ? (la culture de l'ingénieur)

La force du vent n'est pas proportionnelle à sa vitesse, mais au carré de sa vitesse. Cela signifie que si la vitesse du vent double, la force qu'il exerce est multipliée par quatre !

FAQ (pour lever les doutes)
La surface exposée change-t-elle avec l'orientation ?

Oui. La surface exposée est maximale lorsque le vent souffle sur le côté le plus long de la nacelle. Les calculs de sécurité sont toujours faits en considérant cette configuration la plus défavorable.

Résultat Final (la conclusion chiffrée)
Le moment de renversement créé par le vent est de \(400 \, \text{daN.m}\).
A vous de jouer(pour verifier la comprehension de l'etudiant parrapport a la question)

Si la pression du vent était de 25 daN/m², quel serait le nouveau moment du vent en daN.m ?

Question 5 : Conclure sur la sécurité de l'opération

Principe (le concept physique)

L'étape finale consiste à additionner tous les moments qui tendent à faire basculer la nacelle (charge utile + vent) et à comparer ce total au moment de stabilité maximal autorisé par le constructeur. Si le moment total est inférieur ou égal au moment admissible, l'opération est sûre.

Mini-Cours (approfondissement théorique)

C'est l'application directe du principe fondamental de la statique : pour qu'un système soit en équilibre, la somme des forces et la somme des moments qui s'y appliquent doivent être nulles. Ici, on vérifie que le moment stabilisateur intrinsèque de la machine est suffisant pour contrer les moments extérieurs.

Remarque Pédagogique (le conseil du professeur)

La conclusion doit être binaire : soit c'est SÛR, soit ça ne l'est pas. Il n'y a pas de "presque sûr". En cas de doute ou si le calcul est limite, la seule décision à prendre est de ne pas effectuer l'opération et de revoir les conditions (réduire la charge, attendre que le vent baisse).

Normes (la référence réglementaire)

La recommandation R486 de la CNAMTS en France encadre l'utilisation des PEMP et insiste sur la nécessité de ces vérifications avant chaque prise de poste.

Formule(s) (l'outil mathématique)

Vérification de la stabilité :

\[ \mathcal{M}_{\text{charge}} + \mathcal{M}_{\text{vent}} \le \mathcal{M}_{\text{admissible}} \]
Hypothèses (le cadre du calcul)

On suppose que les effets de la charge et du vent sont les seuls à créer un moment de renversement. On néglige d'autres facteurs comme une pente au sol (qui est un autre facteur de risque majeur).

Donnée(s) (les chiffres d'entrée)
  • Moment de la charge \(\mathcal{M}_{\text{charge}}\) : \(72.91 \, \text{daN.m}\)
  • Moment du vent \(\mathcal{M}_{\text{vent}}\) : \(400 \, \text{daN.m}\)
  • Moment admissible \(\mathcal{M}_{\text{admissible}}\) : \(400 \, \text{daN.m}\)
Astuces(Pour aller plus vite)

Additionnez simplement les résultats des questions 3 et 4 et comparez-les à la donnée constructeur.

Schéma (Avant les calculs)
Somme des Moments de Renversement
M_chargeM_vent+
Calcul(s) (l'application numérique)

Calcul du moment de renversement total :

\[ \begin{aligned} \mathcal{M}_{\text{total}} &= \mathcal{M}_{\text{charge}} + \mathcal{M}_{\text{vent}} \\ &= 72.91 \, \text{daN.m} + 400 \, \text{daN.m} \\ &= 472.91 \, \text{daN.m} \end{aligned} \]

Comparaison avec le moment admissible :

\[ 472.91 \, \text{daN.m} > 400 \, \text{daN.m} \]
Schéma (Après les calculs)
Vérification Finale de la Stabilité
472.91 > 400 (DANGER)
Réflexions (l'interprétation du résultat)

Le moment de renversement total est supérieur au moment maximal admissible par le constructeur. La nacelle n'est pas stable dans ces conditions. L'opération est dangereuse et doit être interdite.

Points de vigilance (les erreurs à éviter)

Ne jamais entreprendre une opération si les calculs montrent un dépassement, même faible. Les coefficients de sécurité sont là pour une raison, et les dépasser signifie entrer dans une zone de risque inacceptable.

Points à retenir (permettre a l'apprenant de maitriser la question)
  • La sécurité est assurée si : Moment total ≤ Moment admissible.
  • Le vent est un facteur prépondérant dans le calcul de la stabilité.
Le saviez-vous ? (la culture de l'ingénieur)

Pour augmenter la stabilité, certaines nacelles sont équipées de stabilisateurs (poutres avec vérins) qui élargissent leur polygone de sustentation (la surface au sol délimitée par les points d'appui), augmentant ainsi considérablement leur moment de stabilité.

FAQ (pour lever les doutes)
Que faire si le calcul n'est pas bon ?

Il faut modifier les paramètres. Les options sont : attendre que le vent tombe, réduire la charge (monter le matériel en plusieurs fois), ou utiliser une nacelle de plus grande capacité avec un moment de stabilité supérieur.

Résultat Final (la conclusion chiffrée)
Le moment de renversement total (\(472.91 \, \text{daN.m}\)) dépasse le moment admissible (\(400 \, \text{daN.m}\)). L'opération est dangereuse et interdite.
A vous de jouer(pour verifier la comprehension de l'etudiant parrapport a la question)

Si le vent était nul (\(\mathcal{M}_{\text{vent}} = 0\)), l'opération serait-elle sûre ?

Outil Interactif : Simulateur de Stabilité

Variez les paramètres pour observer leur impact sur la sécurité.

Paramètres d'Entrée
230 kg
0.3 m
45 km/h
Résultats Clés (M. admissible = 400 daN.m)
Moment de Renversement Total (daN.m) -
Marge de Sécurité (%) -
Statut -

Le Saviez-Vous ?

Le mot "nacelle" vient de l'ancien français "nacele", signifiant "petit bateau" ou "barque". Par analogie de forme, le terme a été utilisé pour désigner le panier suspendu d'un ballon, puis par extension, la plateforme de travail des engins de levage modernes.

Que se passe-t-il si le sol est en pente ?

Une pente, même faible, est un facteur de risque majeur. Elle décale le centre de gravité de la machine et réduit considérablement son moment de stabilité. La plupart des nacelles ciseaux ne peuvent travailler que sur des sols quasiment plats (pente inférieure à 2 ou 3 degrés) et sont équipées d'un capteur d'inclinaison qui bloque l'élévation en cas de pente excessive.

Faut-il un permis pour conduire une nacelle ?

En France, il n'y a pas de "permis" au sens du code de la route, mais une "autorisation de conduite" délivrée par l'employeur est obligatoire. Cette autorisation est conditionnée à une formation spécifique et à l'obtention du CACES (Certificat d'Aptitude à la Conduite En Sécurité) R486, qui atteste de la compétence de l'opérateur.

Quiz Final : Testez vos connaissances

1. Quel facteur n'influence PAS directement le moment de renversement ?

2. Si on centre parfaitement la charge sur la plateforme (x_G = 0) et qu'il n'y a pas de vent, le moment de renversement est...

Charge Maximale d'Utilisation (CMU)
Poids maximal (personnel + matériel) que la plateforme de la nacelle est autorisée à supporter. Cette valeur est définie par le constructeur et ne doit jamais être dépassée.
Moment de Renversement
Effet de rotation exercé par les forces (charge, vent) qui tendent à faire basculer la nacelle autour de son axe de stabilité (les roues).
Abaque de Charge
Graphique fourni par le constructeur qui indique la charge autorisée en fonction de la position de travail (hauteur, déport horizontal). Indispensable pour les nacelles à bras articulé.
Calcul de la Capacité et Sécurité de la Nacelle

D’autres exercices de chantiers et ouvrages:

0 commentaires
Soumettre un commentaire

Votre adresse e-mail ne sera pas publiée. Les champs obligatoires sont indiqués avec *
