Diode en Redressement Simple

Exercice : Diode en Redressement Simple Alternance

Diode en Redressement Simple

Contexte : La conversion de l'alternatif au continu.

La plupart de nos appareils électroniques (téléphones, ordinateurs) fonctionnent en courant continu (DC), alors que le réseau électrique distribue du courant alternatif (AC). La première étape pour convertir l'AC en DC est le redressementProcessus de conversion d'une tension alternative (AC) en une tension unidirectionnelle (DC)., qui utilise des composants comme la diodeComposant électronique qui ne laisse passer le courant que dans un seul sens.. Cet exercice se concentre sur le montage le plus simple : le redresseur simple alternance.

Remarque Pédagogique : Cet exercice est fondamental pour comprendre comment les alimentations électriques fonctionnent. Il vous apprendra à analyser le comportement d'une diode dans un circuit AC et à calculer les grandeurs électriques de base en sortie.

Objectifs Pédagogiques

  • Comprendre le fonctionnement d'une diode en commutation.
  • Calculer la tension de crête à partir d'une tension efficace (RMS).
  • Déterminer la tension et le courant moyens (DC) en sortie d'un redresseur.
  • Analyser la forme d'onde de la tension redressée.
  • Comprendre la notion de Tension Inverse de Crête (PIV).

Données de l'étude

On étudie un circuit d'alimentation simple. Un transformateur abaisse la tension du secteur à 12V efficaces (RMS). Cette tension alternative est appliquée à un circuit contenant une diode et une résistance de charge.

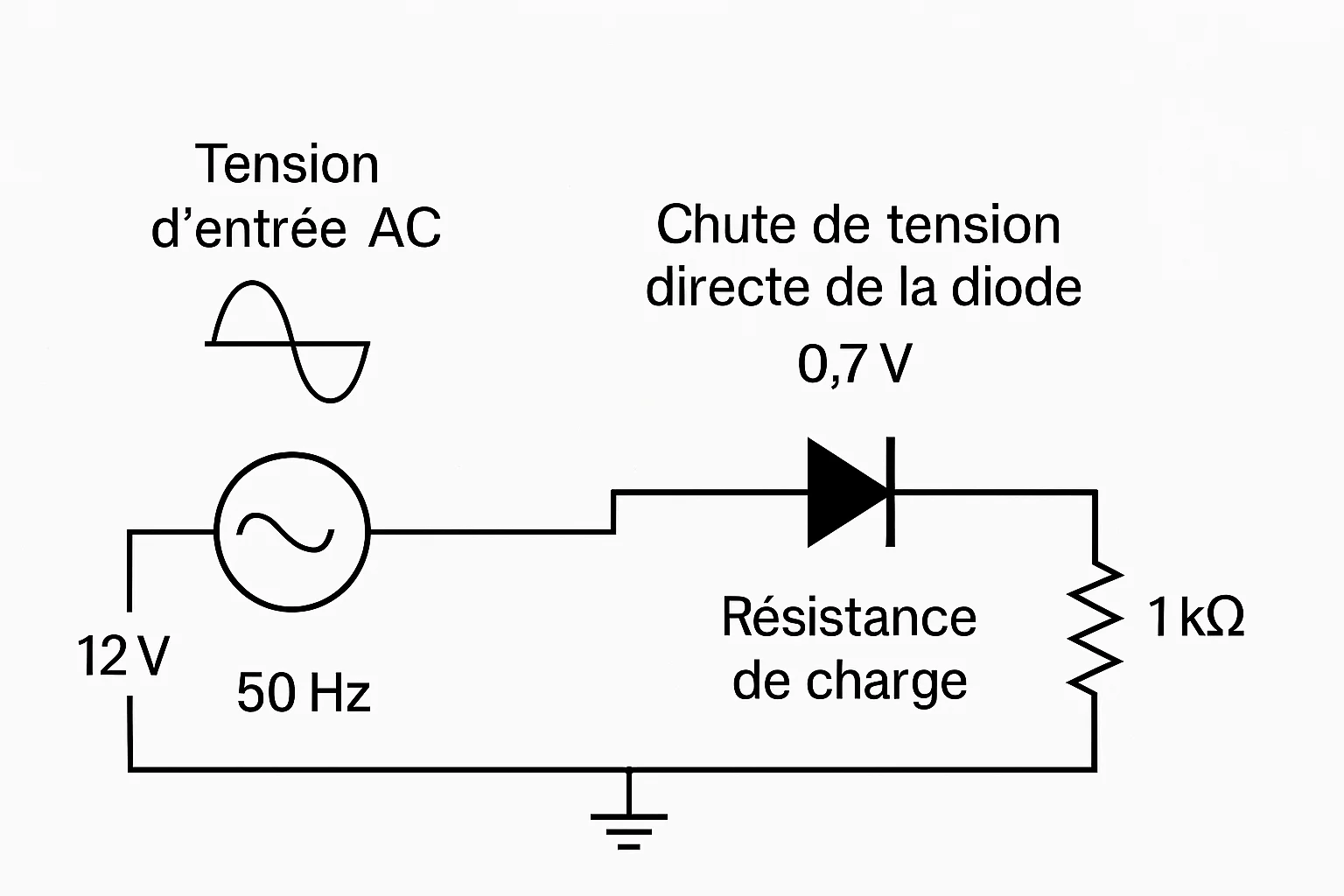

Schéma du circuit redresseur simple alternance
Vin D R L Vout
Paramètre Symbole Valeur Unité
Tension d'entrée efficace \(V_{\text{in,rms}}\) 12 \(\text{V}\)
Fréquence du secteur \(f\) 50 \(\text{Hz}\)
Résistance de charge \(R_{\text{L}}\) 100 \(\Omega\)
Diode D Idéale (seuil de tension \(V_d = 0 \text{ V}\))

Questions à traiter

  1. Calculer la tension crête (\(V_{\text{crête}}\)) en entrée du montage (sortie du transformateur).
  2. Calculer la valeur de la tension continue moyenne (\(V_{\text{dc}}\)) aux bornes de la charge.
  3. Calculer la valeur du courant continu moyen (\(I_{\text{dc}}\)) traversant la charge.
  4. Quelle est la Tension Inverse de Crête (\(\text{PIV}\)) que doit supporter la diode ?

Les bases du Redressement

Le redressement est un processus essentiel en électronique de puissance. Il permet de ne conserver qu'une seule alternance (positive ou négative) d'un signal alternatif, créant ainsi un signal unidirectionnel, bien que non constant.

1. Relation RMS et Crête
La tension fournie par le réseau est généralement donnée en valeur efficace (RMS). Pour les calculs de redressement, nous avons besoin de la valeur maximale (crête). Pour un signal sinusoïdal, la relation est : \[ V_{\text{crête}} = V_{\text{rms}} \times \sqrt{2} \]

2. Tension Moyenne (DC)
La tension moyenne d'un signal redressé simple alternance correspond à la valeur de sa composante continue. Elle est calculée en intégrant le signal sur une période. Pour une sinusoïde redressée, la formule est : \[ V_{\text{dc}} = \frac{V_{\text{crête}}}{\pi} \]

Correction : Diode en Redressement Simple

Question 1 : Calculer la tension crête (\(V_{\text{crête}}\))

Principe (le concept physique)

La tension de 12V donnée est une valeur efficace (RMS), qui représente la "moyenne énergétique" du signal. Pour connaître l'amplitude maximale de la sinusoïde, il faut la convertir en valeur crête.

Mini-Cours (approfondissement théorique)

La valeur efficace d'un courant alternatif est la valeur d'un courant continu qui produirait le même échauffement dans une résistance. Pour une sinusoïde, le rapport entre la valeur crête et la valeur efficace est toujours \(\sqrt{2}\). C'est une convention universelle en électrotechnique.

Remarque Pédagogique (le conseil du professeur)

Ne confondez jamais tension efficace et tension crête. Les multimètres en mode AC mesurent la valeur efficace. L'oscilloscope, lui, montre la tension instantanée et permet de visualiser la tension crête.

Normes (la référence réglementaire)

Les normes internationales comme la CEI 60038 définissent les tensions normalisées des réseaux, toujours exprimées en valeurs efficaces (par exemple 230V en Europe).

Formule(s) (l'outil mathématique)

Relation Crête-Efficace

\[ V_{\text{crête}} = V_{\text{in,rms}} \times \sqrt{2} \]
Hypothèses (le cadre du calcul)

On fait les hypothèses suivantes :

  • Le signal de tension en sortie du transformateur est parfaitement sinusoïdal.
  • La valeur de \(\sqrt{2}\) est approximée à 1.414 pour les calculs.
Donnée(s) (les chiffres d'entrée)
ParamètreSymboleValeurUnité
Tension d'entrée efficace\(V_{\text{in,rms}}\)12\(\text{V}\)
Astuces(Pour aller plus vite)

Une astuce rapide : multiplier par \(\sqrt{2}\) revient à peu près à multiplier par 1.4. Pour 12V, \(12 \times 1.4 = 16.8\), ce qui donne un excellent ordre de grandeur.

Schéma (Avant les calculs)
Amplitude d'un signal sinusoïdal
tVV_crête
Calcul(s) (l'application numérique)

Calcul de la tension crête

\[ \begin{aligned} V_{\text{crête}} &= V_{\text{in,rms}} \times \sqrt{2} \\ &= 12 \text{ V} \times \sqrt{2} \\ &\Rightarrow V_{\text{crête}} \approx 16.97 \text{ V} \end{aligned} \]
Schéma (Après les calculs)
Amplitude du signal avec valeur calculée
tVV_crête = 16.97 V
Réflexions (l'interprétation du résultat)

Le résultat de 16.97V est significativement plus élevé que 12V. C'est cette tension maximale que les composants électroniques devront réellement supporter à chaque crête de l'alternance, ce qui est crucial pour leur dimensionnement.

Points de vigilance (les erreurs à éviter)

L'erreur la plus commune est d'utiliser la tension efficace (12V) dans les calculs suivants (pour la tension moyenne, etc.) au lieu de la tension crête. Pensez toujours à faire la conversion en premier !

Points à retenir (permettre a l'apprenant de maitriser la question)
  • La tension RMS n'est pas la tension maximale.
  • Pour une sinusoïde : \(V_{\text{crête}} = V_{\text{rms}} \times \sqrt{2}\).
  • Cette conversion est la première étape de nombreux calculs en électronique de puissance.
Le saviez-vous ? (la culture de l'ingénieur)

Le concept de valeur efficace (RMS - Root Mean Square) a été développé pour pouvoir comparer la puissance d'un signal alternatif à celle d'un signal continu. Il vient de l'intégration mathématique de la puissance sur une période.

FAQ (pour lever les doutes)
Cette formule est-elle valable pour tous les types de signaux ?

Non, la relation \(V_{\text{crête}} = V_{\text{rms}} \times \sqrt{2}\) n'est valable que pour un signal parfaitement sinusoïdal. Pour un signal carré ou triangulaire, le rapport est différent.

Résultat Final (la conclusion chiffrée)
La tension crête en entrée du montage est d'environ \(16.97 \text{ V}\).
A vous de jouer (pour verifier la comprehension de l'etudiant parrapport a la question)

Si la tension du transformateur était de 9V RMS, quelle serait la tension crête ?

Question 2 : Calculer la valeur de la tension continue moyenne (\(V_{\text{dc}}\))

Principe (le concept physique)

La diode, considérée comme idéale, laisse passer uniquement l'alternance positive de la tension d'entrée. La tension aux bornes de la charge est donc une série d'alternances positives. La valeur moyenne de ce signal n'est pas nulle et représente sa composante continue (\(V_{\text{dc}}\)), qui serait lue par un voltmètre en position DC.

Mini-Cours (approfondissement théorique)

La valeur moyenne d'une fonction périodique f(t) de période T est donnée par \(V_{\text{moy}} = \frac{1}{T} \int_{0}^{T} f(t) dt\). Pour une sinusoïde redressée simple alternance, ce calcul aboutit au résultat simple \(V_{\text{crête}} / \pi\).

Remarque Pédagogique (le conseil du professeur)

Visualisez la surface sous la courbe de la tension redressée. La tension moyenne est la hauteur d'un rectangle de même largeur (la période T) qui aurait la même surface. Pour une simple alternance, cette surface est bien plus petite que celle de la sinusoïde complète, d'où une tension moyenne assez faible.

Normes (la référence réglementaire)

Il n'y a pas de norme spécifique pour ce calcul, il s'agit d'une application fondamentale de l'analyse des circuits électriques.

Formule(s) (l'outil mathématique)

Formule de la tension moyenne

\[ V_{\text{dc}} = \frac{V_{\text{crête}}}{\pi} \]
Hypothèses (le cadre du calcul)

On fait les hypothèses suivantes :

  • La diode est idéale (pas de chute de tension à ses bornes quand elle conduit).
  • La tension d'entrée est parfaitement sinusoïdale.
Donnée(s) (les chiffres d'entrée)
ParamètreSymboleValeurUnité
Tension crête\(V_{\text{crête}}\)16.97\(\text{V}\)
Astuces(Pour aller plus vite)

Pour une estimation rapide, souvenez-vous que \(\pi\) est environ 3.14. Diviser par \(\pi\) revient donc à peu près à diviser par 3. \(17 / 3 \approx 5.6\), ce qui est proche du résultat exact.

Schéma (Avant les calculs)

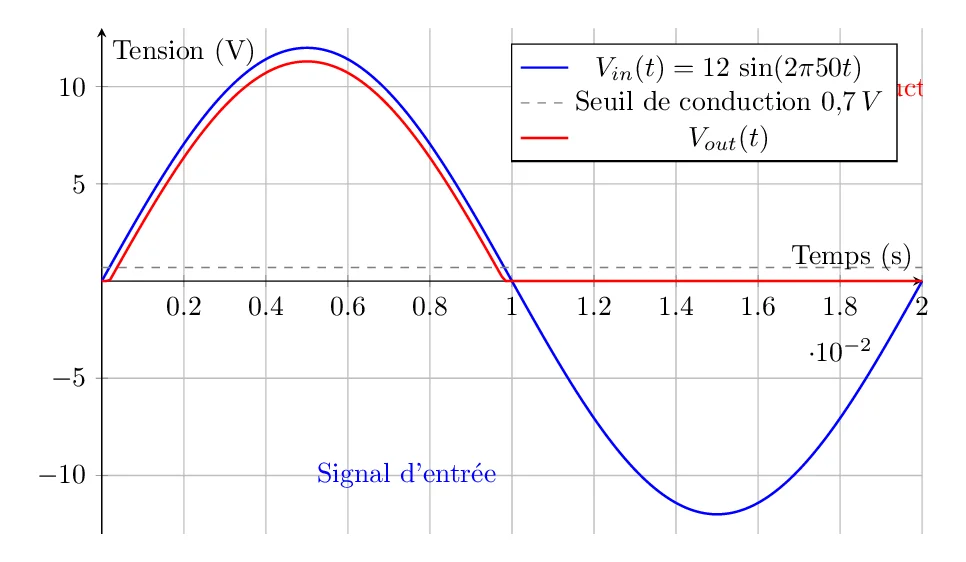

Formes d'onde en entrée et en sortie
tVVin(t)Vout(t)
Calcul(s) (l'application numérique)

Calcul de la tension moyenne

\[ \begin{aligned} V_{\text{dc}} &= \frac{V_{\text{crête}}}{\pi} \\ &= \frac{16.97 \text{ V}}{\pi} \\ &\Rightarrow V_{\text{dc}} \approx 5.40 \text{ V} \end{aligned} \]
Schéma (Après les calculs)
Visualisation de la Tension Moyenne (Vdc)
tVVdc5.4V
Réflexions (l'interprétation du résultat)

Le résultat de 5.40V montre que le redressement simple alternance est peu efficace pour convertir une tension AC en DC, car une grande partie de la tension (l'alternance négative) est perdue. La tension de sortie est loin d'être constante.

Points de vigilance (les erreurs à éviter)

Ne pas diviser par 2 ! Une erreur fréquente est de penser que comme on ne garde qu'une alternance sur deux, la moyenne est \(V_{\text{crête}}/2\). C'est faux, car la forme est une sinusoïde et non un rectangle. La bonne formule utilise \(\pi\).

Points à retenir (permettre a l'apprenant de maitriser la question)
  • La tension moyenne en sortie d'un redresseur simple alternance est \(V_{\text{dc}} = V_{\text{crête}} / \pi\).
  • Cette valeur représente la composante continue du signal de sortie.
Le saviez-vous ? (la culture de l'ingénieur)

Les premiers chargeurs de batteries et les postes de radio utilisaient souvent ce type de redressement simple. Aujourd'hui, on lui préfère des montages plus efficaces comme le redressement double alternance en pont de diodes.

FAQ (pour lever les doutes)
Et si la diode n'était pas idéale ?

Une diode réelle (en silicium) a une tension de seuil d'environ 0.7V. La tension crête en sortie serait alors \(V_{\text{crête,out}} = V_{\text{crête,in}} - 0.7\text{ V}\). La tension moyenne serait légèrement plus faible : \(V_{\text{dc}} = (V_{\text{crête,in}} - 0.7\text{ V}) / \pi\).

Résultat Final (la conclusion chiffrée)
La tension continue moyenne aux bornes de la charge est d'environ \(5.40 \text{ V}\).
A vous de jouer (pour verifier la comprehension de l'etudiant parrapport a la question)

Avec la même tension d'entrée (12V RMS), si la diode avait un seuil de 0.7V, quelle serait la nouvelle \(V_{\text{dc}}\) ?

Question 3 : Calculer le courant continu moyen (\(I_{\text{dc}}\))

Principe (le concept physique)

Le courant moyen qui traverse la résistance de charge est directement lié à la tension moyenne à ses bornes. C'est une application directe de la loi d'Ohm, l'une des lois les plus fondamentales de l'électricité, aux grandeurs continues.

Mini-Cours (approfondissement théorique)

La loi d'Ohm (\(U = R \times I\)) s'applique aussi bien aux grandeurs instantanées (\(v(t) = R \times i(t)\)) qu'aux grandeurs continues (moyennes) (\(V_{\text{dc}} = R \times I_{\text{dc}}\)). Elle décrit la relation de proportionnalité entre la tension aux bornes d'une résistance et le courant qui la traverse.

Remarque Pédagogique (le conseil du professeur)

Assurez-vous toujours d'utiliser des grandeurs cohérentes. Pour calculer un courant moyen (DC), il faut utiliser une tension moyenne (DC). Ne mélangez pas les valeurs crêtes, efficaces et moyennes dans une même application de la loi d'Ohm.

Normes (la référence réglementaire)

Ce calcul relève des principes de base de l'électrocinétique et ne fait pas appel à une norme spécifique.

Formule(s) (l'outil mathématique)

Loi d'Ohm pour les grandeurs moyennes

\[ I_{\text{dc}} = \frac{V_{\text{dc}}}{R_{\text{L}}} \]
Hypothèses (le cadre du calcul)

L'unique hypothèse est que la résistance de charge \(R_{\text{L}}\) a un comportement parfaitement linéaire (sa valeur ne change pas avec le courant ou la température).

Donnée(s) (les chiffres d'entrée)
ParamètreSymboleValeurUnité
Tension continue moyenne\(V_{\text{dc}}\)5.40\(\text{V}\)
Résistance de charge\(R_{\text{L}}\)100\(\Omega\)
Astuces(Pour aller plus vite)

Calculer avec des ordres de grandeur est utile. Ici, environ 5 Volts divisés par 100 Ohms donne 0.05 Ampères, soit 50 milliampères. C'est un bon moyen de vérifier rapidement la plausibilité du résultat.

Schéma (Avant les calculs)
Schéma du circuit redresseur simple alternance
VinDR LVout
Calcul(s) (l'application numérique)

Calcul du courant moyen

\[ \begin{aligned} I_{\text{dc}} &= \frac{V_{\text{dc}}}{R_{\text{L}}} \\ &= \frac{5.40 \text{ V}}{100 \text{ } \Omega} \\ &= 0.054 \text{ A} \\ &\Rightarrow I_{\text{dc}} = 54 \text{ mA} \end{aligned} \]
Schéma (Après les calculs)
Forme d'onde du courant de sortie I_out(t)
tII_crête = 169.7mA
Réflexions (l'interprétation du résultat)

Un courant de 54 mA est un courant modéré pour de nombreuses applications électroniques. Il est important de vérifier que ce courant, et notamment le courant crête de 170mA, est supportable par la diode choisie.

Points de vigilance (les erreurs à éviter)

Attention aux unités ! Le résultat du calcul est en Ampères (A). Il est courant de le convertir en milliampères (mA) pour une meilleure lisibilité (1 A = 1000 mA).

Points à retenir (permettre a l'apprenant de maitriser la question)
  • La loi d'Ohm s'applique aux grandeurs moyennes : \(V_{\text{dc}} = R \times I_{\text{dc}}\).
  • Il faut être rigoureux avec les unités (Volts, Ohms, Ampères).
Le saviez-vous ? (la culture de l'ingénieur)

Georg Ohm a publié sa fameuse loi en 1827. Au début, ses travaux furent accueillis avec scepticisme par la communauté scientifique de l'époque avant d'être universellement reconnus comme la pierre angulaire de l'analyse des circuits électriques.

FAQ (pour lever les doutes)
Le courant efficace est-il aussi facile à calculer ?

Pas tout à fait. Pour un redressement simple alternance, le courant efficace \(I_{\text{rms}}\) n'est pas égal au courant moyen. La formule est \(I_{\text{rms}} = I_{\text{crête}} / 2\). Dans notre cas, \(I_{\text{rms}} = 169.7\text{ mA} / 2 = 84.85\text{ mA}\).

Résultat Final (la conclusion chiffrée)
Le courant continu moyen traversant la charge est de \(54 \text{ mA}\).
A vous de jouer (pour verifier la comprehension de l'etudiant parrapport a la question)

Si la résistance de charge était de 220 \(\Omega\), quel serait le nouveau courant \(I_{\text{dc}}\) (toujours pour 12V RMS en entrée) ?

Question 4 : Calculer la Tension Inverse de Crête (\(\text{PIV}\))

Principe (le concept physique)

La PIV est une caractéristique cruciale d'une diode. Elle représente la tension maximale que la diode doit pouvoir bloquer lorsqu'elle est polarisée en inverse (quand elle ne conduit pas). Dans le cas du redresseur simple, cela se produit pendant l'alternance négative du signal d'entrée.

Mini-Cours (approfondissement théorique)

Pendant l'alternance négative, la diode est bloquée et se comporte comme un interrupteur ouvert. En appliquant la loi des mailles, la totalité de la tension du générateur se retrouve alors à ses bornes. La valeur maximale de cette tension est la tension crête de la source. La diode choisie doit avoir une PIV nominale supérieure à cette valeur pour ne pas être détruite.

Remarque Pédagogique (le conseil du professeur)

Lors du choix d'une diode pour une application, la PIV est souvent le premier critère à vérifier, avec le courant direct maximal. Ignorer la PIV est un moyen certain de détruire le composant.

Normes (la référence réglementaire)

Les fiches techniques (datasheets) des fabricants de diodes spécifient toujours la PIV, souvent appelée "Maximum Repetitive Peak Reverse Voltage" (V_RRM).

Formule(s) (l'outil mathématique)

Formule de la PIV

\[ \text{PIV} = V_{\text{crête,in}} \]
Hypothèses (le cadre du calcul)

Le calcul suppose que les câbles du circuit ont une résistance nulle et qu'il n'y a pas de surtensions parasites dans le circuit.

Donnée(s) (les chiffres d'entrée)
ParamètreSymboleValeurUnité
Tension crête d'entrée\(V_{\text{crête,in}}\)16.97\(\text{V}\)
Astuces(Pour aller plus vite)

Pour un redresseur simple, c'est facile : la tension à bloquer est la tension crête d'entrée. Pas de calcul compliqué !

Schéma (Avant les calculs)
Circuit en alternance négative
-+VinBloquéeR L
Calcul(s) (l'application numérique)

Calcul de la PIV

\[ \begin{aligned} \text{PIV} &= V_{\text{crête,in}} \\ &\Rightarrow \text{PIV} \approx 16.97 \text{ V} \end{aligned} \]
Schéma (Après les calculs)
Tension Inverse aux bornes de la diode bloquée
-+VinBloquéeR LV_diode = PIV
Réflexions (l'interprétation du résultat)

Pour ce circuit, il faudrait donc choisir une diode capable de supporter une tension inverse d'au moins 17V. En pratique, on prend toujours une marge de sécurité (par exemple, une diode avec une PIV de 25V ou 50V, comme la 1N4001 qui a une PIV de 50V).

Points de vigilance (les erreurs à éviter)

Ne pas confondre la PIV avec la tension de seuil (0.7V). La PIV concerne la polarisation inverse (blocage), tandis que la tension de seuil concerne la polarisation directe (conduction).

Points à retenir (permettre a l'apprenant de maitriser la question)
  • La PIV est la tension maximale en inverse supportée par la diode.
  • Pour un redresseur simple, \(\text{PIV} = V_{\text{crête}}\) de la source.
  • C'est un critère essentiel pour le choix du composant.
Le saviez-vous ? (la culture de l'ingénieur)

Dans un redresseur en pont de diodes, la PIV que doit supporter chaque diode est également égale à la tension crête de la source. C'est une des raisons pour lesquelles ce montage est si populaire.

FAQ (pour lever les doutes)
Que se passe-t-il si la PIV est dépassée ?

Si la tension inverse dépasse la PIV, la diode subit un "claquage par avalanche". Un courant important se met à circuler en sens inverse, ce qui détruit généralement le composant de manière irréversible par surchauffe.

Résultat Final (la conclusion chiffrée)
La diode doit supporter une Tension Inverse de Crête (PIV) d'au moins \(16.97 \text{ V}\).
A vous de jouer (pour verifier la comprehension de l'etudiant parrapport a la question)

Si la tension du transformateur était de 24V RMS, quelle serait la PIV minimale requise pour la diode ?

Outil Interactif : Simulateur de Redresseur

Utilisez les curseurs pour modifier la tension d'entrée efficace et la résistance de charge, et observez l'impact en temps réel sur les valeurs de sortie et le graphique.

Paramètres d'Entrée
12 V
100 Ω
Résultats Clés
Tension Crête (\(V_{\text{crête}}\)) -
Tension Moyenne (\(V_{\text{dc}}\)) -
Courant Moyen (\(I_{\text{dc}}\)) -

Quiz Final : Testez vos connaissances

1. Quel est le rôle principal d'une diode dans un circuit redresseur ?

2. Pour une tension sinusoïdale, quelle est la relation correcte ?

3. En sortie d'un redresseur simple alternance, la tension est :

4. Si \(V_{\text{in,rms}} = 10 \text{ V}\), quelle est la tension DC moyenne en sortie (diode idéale) ?

5. La Tension Inverse de Crête (PIV) est la tension maximale que la diode doit supporter...

Glossaire

Diode
Un composant électronique semi-conducteur qui autorise principalement le passage du courant électrique dans un seul sens. Elle agit comme un interrupteur unidirectionnel.
Redressement
Le processus de conversion d'un courant alternatif (AC), qui change périodiquement de sens, en un courant continu (DC) ou du moins unidirectionnel.
Tension Efficace (RMS)
La valeur de la tension continue qui produirait la même dissipation de puissance (chaleur) dans une résistance que la tension alternative. C'est la valeur standard pour le courant alternatif (ex: 230V).
Tension Crête (\(V_{\text{peak}}\))
L'amplitude ou la valeur maximale atteinte par un signal alternatif au cours d'un cycle.
Tension Inverse de Crête (PIV)
La tension maximale qu'une diode peut supporter en polarisation inverse (quand elle est bloquée) avant de claquer et d'être potentiellement détruite.
Diode en Redressement Simple

D’autres exercices d’électricité:

    Analyse d’un Circuit RLC
    Analyse d’un Circuit RLC

    Exercice : Analyse d'un Circuit RLC Série Analyse d’un Circuit RLC en Régime Sinusoïdal Forcé Contexte : Le Circuit RLC SérieUn circuit électrique...

    0 commentaires
    Soumettre un commentaire

    Votre adresse e-mail ne sera pas publiée. Les champs obligatoires sont indiqués avec *
