Propagation des Ondes Sonores et Isolement Acoustique
Contexte : L'acoustique du bâtiment.
Le confort acoustique est un enjeu majeur dans la conception des bâtiments modernes. Il vise à protéger les occupants des nuisances sonores provenant de l'extérieur ou d'autres locaux. Pour cela, les ingénieurs doivent dimensionner les parois (murs, planchers) afin qu'elles offrent un isolement suffisant. Cet exercice se concentre sur le calcul de la performance d'un mur simple en béton, en utilisant l'une des lois fondamentales de l'acoustique : la loi de massePrincipe physique selon lequel l'isolement acoustique d'une paroi simple augmente avec sa masse surfacique et avec la fréquence du son..
Remarque Pédagogique : Cet exercice vous apprendra à évaluer l'isolement acoustique d'une paroi simple et à calculer le niveau sonore résultant dans un local, deux compétences essentielles pour tout technicien ou ingénieur en bâtiment.
Objectifs Pédagogiques
- Comprendre et calculer l'indice d'affaiblissement acoustique R.
- Appliquer la loi de masse pour estimer la performance d'une paroi.
- Calculer l'aire d'absorption équivalente d'un local à partir de son temps de réverbération.
- Déterminer le niveau de pression acoustique dans un local de réception.
Données de l'étude
Schéma de la situation
| Caractéristique | Symbole | Valeur | Unité |
|---|---|---|---|
| Épaisseur du mur en béton | e | 20 | cm |
| Masse volumique du béton | ρ | 2500 | kg/m³ |
| Dimensions du mur (L x h) | S | 4.0 x 2.5 | m |
| Niveau sonore dans le local source | \(L_{\text{p1}}\) | 90 | dB |
| Volume du local réception | V | 50 | m³ |
| Temps de réverbération du local réception | \(T_r\) | 0.5 | s |
Questions à traiter
- Calculer la masse surfacique m' du mur en béton.
- Estimer l'indice d'affaiblissement acoustique R du mur pour une fréquence de 500 Hz en utilisant la loi de masse simplifiée.
- Déterminer l'aire d'absorption équivalente A du local de réception.
- Calculer le niveau de pression acoustique \(L_{\text{p2}}\) attendu dans le local de réception.
- Sans refaire le calcul complet, de combien de décibels l'indice R augmenterait-il si la fréquence passait de 500 Hz à 2000 Hz (soit deux octaves plus haut) ?
Les bases de l'Acoustique du Bâtiment
Pour résoudre cet exercice, trois concepts clés sont nécessaires : la loi de masse qui régit l'isolement des parois simples, la formule de Sabine qui caractérise l'acoustique d'un local, et la relation entre ces deux éléments pour déterminer le niveau sonore final.
1. La Loi de Masse
Cette loi empirique stipule que plus une paroi est lourde, plus elle isole du bruit. L'isolement augmente également avec la fréquence du son. Une version simplifiée est souvent utilisée pour une première estimation :
\[ R \approx 20 \log_{10}(m' \cdot f) - 47.2 \]
Où R est l'indice d'affaiblissement en dB, m' la masse surfacique en kg/m², et f la fréquence en Hz.
2. Formule de Sabine et Absorption
L'acoustique interne d'une pièce est caractérisée par son temps de réverbération (\(T_r\)). La formule de Sabine permet de le lier au volume (V) et à l'aire d'absorption équivalente (A) de la pièce, qui représente la capacité des surfaces à "absorber" le son.
\[ A = \frac{0.16 \cdot V}{T_r} \]
3. Isolement Acoustique Standardisé
Le niveau sonore dans le local de réception (\(L_{\text{p2}}\)) ne dépend pas que de la performance du mur (R), mais aussi de la surface du mur (S) et de l'absorption (A) du local. La relation est :
\[ L_{\text{p1}} - L_{\text{p2}} = R - 10 \log_{10}\left(\frac{S}{A}\right) \]
Correction : Propagation des Ondes Sonores et Isolement Acoustique
Question 1 : Calculer la masse surfacique m' du mur en béton.
Principe
La masse surfacique représente le poids d'un mètre carré de la paroi. C'est une caractéristique fondamentale pour l'acoustique car elle conditionne l'inertie de la paroi face à une onde sonore. On l'obtient simplement en multipliant la masse volumique du matériau par son épaisseur.
Mini-Cours
Une onde sonore est une vibration de l'air. Lorsqu'elle frappe un mur, elle tente de le faire vibrer à son tour pour passer de l'autre côté. Plus le mur est lourd (donc plus sa masse surfacique est élevée), plus il est difficile à mettre en mouvement. Il oppose une grande inertie, et transmet donc moins d'énergie : il isole mieux.
Remarque Pédagogique
La masse surfacique est le tout premier paramètre qu'un acousticien regarde pour évaluer une paroi simple. C'est le point de départ de toute analyse. Assurez-vous de bien maîtriser ce calcul simple mais crucial.
Normes
Bien que ce soit un calcul physique de base, les masses volumiques des matériaux de construction sont souvent spécifiées dans des normes (par exemple, les Eurocodes pour les bétons) pour garantir l'uniformité des calculs.
Formule(s)
La formule pour la masse surfacique (notée m' ou µ) est :
Hypothèses
Pour ce calcul, on fait l'hypothèse que le matériau est parfaitement homogène (sa masse volumique est la même partout) et que son épaisseur est constante sur toute la surface.
Donnée(s)
Nous extrayons les données nécessaires de l'énoncé.
| Paramètre | Symbole | Valeur | Unité |
|---|---|---|---|
| Masse volumique du béton | \(\rho\) | 2500 | kg/m³ |
| Épaisseur du mur | e | 20 | cm |
Astuces
Une règle simple à retenir : un mur en béton standard a une masse surfacique d'environ 25 kg/m² par centimètre d'épaisseur. Pour 20 cm, on s'attend donc à un résultat proche de 20 x 25 = 500 kg/m².
Schéma (Avant les calculs)
Section du mur
Calcul(s)
Étape 1 : Conversion de l'épaisseur
On convertit les 20 cm en mètres pour être cohérent avec l'unité de la masse volumique.
Étape 2 : Calcul de la masse surfacique
On applique la formule.
Schéma (Après les calculs)
Visualisation de la Masse Surfacique
Réflexions
Une masse surfacique de 500 kg/m² est très élevée. C'est typique des murs de refend en béton et cela laisse présager d'une excellente performance en matière d'isolement acoustique, conformément à la loi de masse.
Points de vigilance
L'erreur la plus commune ici est d'oublier de convertir l'épaisseur de centimètres (cm) en mètres (m) avant le calcul. Toutes les unités doivent être cohérentes avec le Système International (kg, m, s).
Points à retenir
Pour maîtriser cette question, retenez :
- Concept : La masse surfacique est la masse par unité de surface.
- Formule : \( m' = \rho \times e \).
- Vigilance : Toujours convertir les unités en kg et m.
Le saviez-vous ?
Pour obtenir un isolement acoustique similaire à ce mur de 20 cm de béton (500 kg/m²), il faudrait une paroi en plomb de seulement 4.4 cm d'épaisseur (car la masse volumique du plomb est de 11340 kg/m³), mais ce serait évidemment beaucoup plus cher et toxique !
FAQ
Résultat Final
A vous de jouer
Recalculez la masse surfacique pour un mur en béton plus léger de 16 cm d'épaisseur.
Question 2 : Estimer l'indice d'affaiblissement acoustique R à 500 Hz.
Principe
On applique la loi de masse, qui est une formule empirique reliant la performance acoustique d'une paroi simple à sa masse surfacique et à la fréquence du son étudié. C'est une estimation qui ne tient pas compte de phénomènes complexes comme la résonance, mais elle est très utile pour un premier dimensionnement.
Mini-Cours
L'échelle des décibels (dB) est logarithmique, ce qui signifie qu'une petite augmentation en dB représente une grande variation d'énergie. La loi de masse montre que R augmente avec le logarithme de la masse et de la fréquence. Cela implique que pour obtenir un gain d'isolement significatif (par exemple +6 dB), il faut doubler la masse, ce qui est souvent coûteux et structurellement contraignant.
Remarque Pédagogique
Gardez à l'esprit que la formule de la loi de masse est une estimation théorique. Dans la réalité, la performance d'un mur est toujours mesurée en laboratoire pour obtenir une valeur certifiée, car d'autres phénomènes physiques entrent en jeu.
Normes
Les performances acoustiques des produits de construction sont mesurées en laboratoire selon des normes strictes, comme la série ISO 10140. Les résultats sont ensuite classés, par exemple, par l'indice \(R_w (+ C; C_{tr})\) défini dans la norme ISO 717-1.
Formule(s)
La version simplifiée de la loi de masse est :
Hypothèses
Cette formule suppose que la paroi est infinie (pour ignorer les effets de bord), qu'il n'y a pas de transmissions sonores par les côtés (transmissions latérales ou "flanking"), et que la paroi vibre comme un piston. Elle néglige aussi les phénomènes de résonance.
Donnée(s)
| Paramètre | Symbole | Valeur | Unité |
|---|---|---|---|
| Masse surfacique (calculée Q1) | m' | 500 | kg/m² |
| Fréquence d'étude | f | 500 | Hz |
Astuces
Une règle d'or en acoustique : chaque fois que l'on double la masse OU la fréquence, on gagne théoriquement 6 dB d'isolement. C'est une conséquence directe du "20 log₁₀" dans la formule.
Schéma (Avant les calculs)

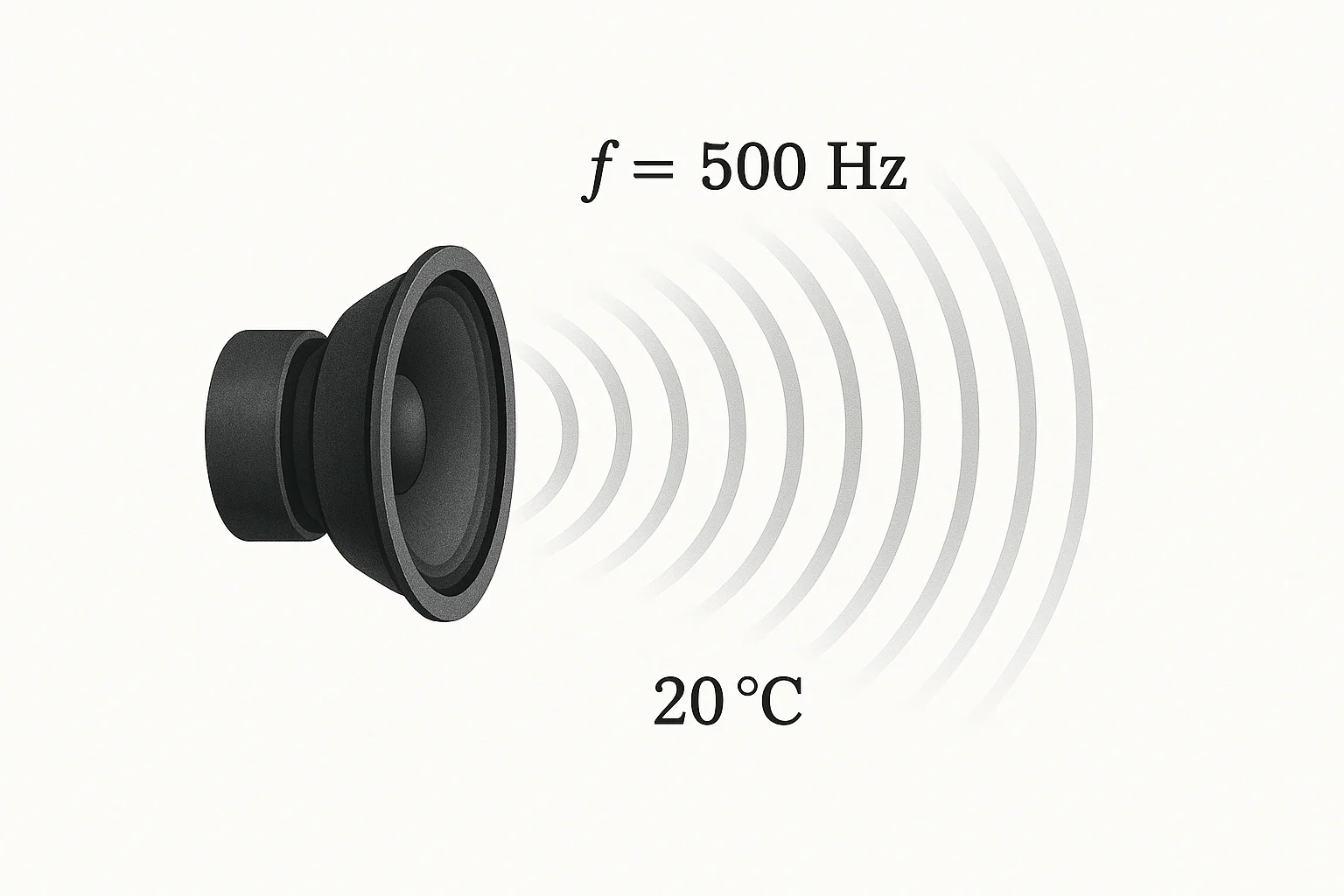

Onde Sonore Incidente
Calcul(s)
On remplace les variables par leurs valeurs dans la formule.
Schéma (Après les calculs)
Performance théorique du mur
Réflexions
Un indice d'affaiblissement de 61 dB est considéré comme très élevé. Il est typique d'un mur en béton épais et indique une excellente performance pour l'isolement aux bruits aériens dans les fréquences moyennes.
Points de vigilance
Assurez-vous que votre calculatrice est bien en mode "log" ou "log10" (logarithme décimal) et non en "ln" (logarithme népérien). C'est une source d'erreur fréquente.
Points à retenir
Retenez la loi de masse comme un outil d'estimation puissant mais simplifié. Elle montre que l'isolement dépend de deux facteurs clés : la masse et la fréquence.
Le saviez-vous ?
La loi de masse simple a ses limites. Pour chaque paroi, il existe une "fréquence de coïncidence" où l'isolement chute drastiquement. Pour un mur en béton de 20 cm, cette fréquence est très élevée (autour de 100 Hz), donc souvent hors du spectre d'intérêt, mais pour des plaques plus légères (plâtre, verre), elle peut être en plein dans les fréquences de la voix humaine !
FAQ
Résultat Final
A vous de jouer
En utilisant la même masse surfacique (500 kg/m²), quel serait l'indice R à 1000 Hz ?
Question 3 : Déterminer l'aire d'absorption équivalente A du local de réception.
Principe
L'aire d'absorption équivalente (A) représente la capacité d'une pièce à absorber l'énergie sonore. Une pièce avec beaucoup de moquette et de rideaux aura un A élevé, tandis qu'une pièce carrelée aura un A faible. On la calcule grâce à la formule de Sabine, qui la relie au volume de la pièce et à son temps de réverbération.
Mini-Cours
L'absorption acoustique est le processus par lequel l'énergie sonore est transformée en une autre forme d'énergie, généralement de la chaleur. Les matériaux poreux et fibreux (laine de roche, mousses, tissus) sont très efficaces pour cela : l'onde sonore fait vibrer les fibres, et les frottements dissipent l'énergie. L'aire A est la surface d'un matériau parfaitement absorbant (coefficient d'absorption α=1) qui aurait le même effet que toutes les surfaces de la pièce.
Remarque Pédagogique
Dans un projet réel, le temps de réverbération (\(T_r\)) est une cible de conception. L'acousticien calcule l'aire d'absorption A nécessaire pour atteindre ce \(T_r\), puis sélectionne des matériaux de revêtement (plafond, murs, sol) pour obtenir cette valeur de A.
Normes
Le temps de réverbération est un critère réglementaire dans de nombreux types de bâtiments (écoles, salles de spectacle, bureaux). La norme internationale ISO 3382 décrit les méthodes de mesurage du temps de réverbération dans différentes situations.
Formule(s)
La formule de Sabine, valable pour des locaux à acoustique "diffuse", est :
Hypothèses
L'utilisation de la formule de Sabine suppose que le champ sonore dans la pièce est "diffus", c'est-à-dire que l'énergie sonore est répartie de manière homogène dans tout le volume et arrive de toutes les directions avec la même probabilité.
Donnée(s)
| Paramètre | Symbole | Valeur | Unité |
|---|---|---|---|
| Volume du local réception | V | 50 | m³ |
| Temps de réverbération | \(T_r\) | 0.5 | s |
Astuces
Pour un bureau standard, un temps de réverbération cible est souvent compris entre 0.4 et 0.6 secondes. Si vous obtenez une valeur très différente, vérifiez vos données d'entrée.
Schéma (Avant les calculs)
Réverbération et Absorption
Calcul(s)
On applique directement la formule.
Schéma (Après les calculs)
Visualisation de l'Aire d'Absorption Équivalente
Réflexions
Une aire d'absorption de 16 m² pour une pièce de 50 m³ (qui a une surface totale de parois d'environ 80 m²) est typique d'un bureau normalement meublé. Cela correspond à une acoustique "mate", ni trop réverbérante, ni trop assourdie, propice à la concentration.
Points de vigilance
La constante 0.16 est valable pour les unités du Système International (mètres, secondes). Si le volume était en pieds cubes, il faudrait utiliser une autre constante (0.049).
Points à retenir
Maîtrisez la relation de Sabine : elle lie les trois grandeurs fondamentales de l'acoustique d'une salle : le Volume, le Temps de Réverbération, et l'Absorption.
Le saviez-vous ?
Wallace Clement Sabine, un physicien américain, est considéré comme le père de l'acoustique architecturale. Il a développé cette formule à la fin du 19ème siècle pour résoudre les problèmes acoustiques d'un amphithéâtre de l'Université Harvard. Sa formule, bien que simple, est toujours utilisée aujourd'hui.
FAQ
Résultat Final
A vous de jouer
Quel serait l'aire A si la pièce était plus réverbérante, avec un \(T_r\) de 0.8 s ?
Question 4 : Calculer le niveau de pression acoustique \(L_{\text{p2}}\) dans le local de réception.
Principe
Le niveau sonore final ne dépend pas uniquement de la qualité du mur (R). Il est corrigé par un terme qui prend en compte la surface de ce mur (plus il est grand, plus il laisse passer d'énergie) et l'absorption de la pièce (plus elle absorbe, plus le niveau baisse). On calcule donc l'isolement "in situ" avant de le soustraire au niveau source.
Mini-Cours
La différence de niveau sonore \(L_{\text{p1}} - L_{\text{p2}}\) est appelée isolement acoustique standardisé. Le terme \(10 \log_{10}(S/A)\) est un terme correctif. Si la pièce de réception est très absorbante (A grand), le terme est négatif et l'isolement global est meilleur que R. Si la pièce est très réverbérante (A petit), le terme est positif et l'isolement est dégradé par rapport à R.
Remarque Pédagogique
Cette formule est fondamentale car elle montre qu'on ne peut pas traiter l'isolement d'une paroi indépendamment de l'acoustique du local de réception. Pour un bon confort, il faut à la fois une bonne paroi ET un local de réception suffisamment absorbant.
Normes
Les réglementations acoustiques dans les bâtiments (comme la NRA en France) fixent des exigences non pas sur l'indice R des parois, mais sur l'isolement acoustique standardisé entre locaux, car c'est ce que l'occupant perçoit réellement.
Formule(s)
On réarrange la formule de l'isolement pour trouver \(L_{\text{p2}}\) :
Hypothèses
On continue de supposer qu'il n'y a pas de transmissions latérales (le son ne passe que par le mur de séparation) et que le champ sonore dans le local de réception est diffus.
Donnée(s)
| Paramètre | Symbole | Valeur | Unité |
|---|---|---|---|
| Niveau sonore source | \(L_{\text{p1}}\) | 90 | dB |
| Indice d'affaiblissement | R | 61 | dB |
| Aire d'absorption | A | 16 | m² |
| Surface du mur (4m x 2.5m) | S | 10 | m² |
Astuces
Si A = S, le terme correctif vaut \(10 \log_{10}(1) = 0\), et l'isolement perçu est exactement égal à R. C'est une situation de référence utile pour les comparaisons.
Schéma (Avant les calculs)
Bilan Acoustique
Calcul(s)
Étape 1 : Calcul du terme correctif
Étape 2 : Calcul du niveau sonore final
Schéma (Après les calculs)
Comparaison des Niveaux Sonores
Réflexions
Un niveau de 27 dB est très faible, comparable au bruit d'un chuchotement ou d'une bibliothèque très calme. Le confort acoustique est donc excellent. On remarque que l'acoustique de la pièce de réception (le terme correctif) a "amélioré" l'isolement de 2 dB par rapport à la seule performance du mur.
Points de vigilance
Attention aux signes dans la formule ! L'isolement est une soustraction. Le terme correctif peut être positif ou négatif. Ici, on a \(R - (-2.04)\), ce qui devient \(R + 2.04\). Une erreur de signe est vite arrivée.
Points à retenir
L'isolement perçu n'est pas égal à la performance brute de la paroi. Il est toujours modulé par le rapport entre la surface de la paroi émissive (S) et l'absorption du local de réception (A).
Le saviez-vous ?
Dans la réalité, le son ne passe pas que par le mur. Il peut le contourner en passant par les planchers, les plafonds ou les façades. C'est ce qu'on appelle les transmissions latérales ("flanking"). Dans de nombreux cas, ce sont elles qui limitent l'isolement global, même si le mur de séparation est très performant.
FAQ
Résultat Final
A vous de jouer
Que deviendrait \(L_{\text{p2}}\) si le local de réception était très réverbérant, avec une aire A de seulement 5 m² ?
Question 5 : De combien l'indice R augmenterait-il si la fréquence passait de 500 Hz à 2000 Hz ?
Principe
La loi de masse prédit une augmentation théorique de l'isolement de 6 dB chaque fois que la fréquence double (on parle de "gain de 6 dB par octave"). Passer de 500 Hz à 2000 Hz représente deux doublements (500 -> 1000 -> 2000), soit deux octaves.
Mini-Cours
La démonstration vient des propriétés des logarithmes. Soit \(R_1\) à la fréquence \(f_1\) et \(R_2\) à la fréquence \(f_2 = 2f_1\).
\( \begin{aligned} R_2 - R_1 &= [20\log_{10}(m'f_2) - 47.2] - [20\log_{10}(m'f_1) - 47.2] \\ &= 20(\log_{10}(m' \cdot 2f_1) - \log_{10}(m'f_1)) \\ &= 20(\log_{10}(m') + \log_{10}(2) + \log_{10}(f_1) - \log_{10}(m') - \log_{10}(f_1)) \\ &= 20 \log_{10}(2) \\ &\approx 20 \times 0.301 \approx 6.02 \text{ dB} \end{aligned} \)
Remarque Pédagogique
Cette "loi des 6 dB par octave" est une des règles les plus fondamentales et les plus utiles en acoustique. Elle permet d'estimer rapidement l'évolution d'un isolement sur différentes plages de fréquences sans avoir à tout recalculer.
Normes
Ce principe n'est pas une norme en soi, mais il est la base théorique sur laquelle reposent les courbes de référence utilisées dans les normes de classement acoustique, comme la norme ISO 717-1.
Formule(s)
La variation d'isolement entre deux fréquences \(f_1\) et \(f_2\) est donnée par :
Hypothèses
On suppose que la loi de masse est valide sur toute la plage de fréquences considérée (de 500 Hz à 2000 Hz), et qu'aucun autre phénomène (comme la coïncidence) ne vient perturber cette progression linéaire.
Donnée(s)
| Paramètre | Symbole | Valeur | Unité |
|---|---|---|---|
| Fréquence initiale | \(f_1\) | 500 | Hz |
| Fréquence finale | \(f_2\) | 2000 | Hz |
Astuces
Pas besoin de calculatrice ! Le rapport des fréquences est \(2000 / 500 = 4\). Cela représente deux doublements (x2, puis encore x2). Chaque doublement donne +6 dB. Le gain total est donc \(6 + 6 = 12\) dB.
Schéma (Avant les calculs)
Progression par Octaves
Calcul(s)
En utilisant la règle des octaves :
Vérifions par la formule directe :
Schéma (Après les calculs)
Gain d'isolement par Octaves
Réflexions
Cette augmentation de 12 dB est très significative. Elle explique pourquoi les murs massifs sont particulièrement efficaces contre les bruits aigus (hautes fréquences) mais peuvent être moins performants contre les bruits graves (basses fréquences) comme les basses d'une musique.
Points de vigilance
Cette règle est théorique. En pratique, la progression est rarement aussi parfaite à cause des conditions de montage, des résonances et de la fréquence de coïncidence qui créent des creux et des bosses dans la courbe d'isolement réelle.
Points à retenir
La "loi des 6 dB par octave" est le point clé. Elle s'applique aussi bien à un doublement de la fréquence qu'à un doublement de la masse surfacique.
Le saviez-vous ?
Pour contourner la loi de masse, les acousticiens utilisent le principe "masse-ressort-masse". Une cloison en plaques de plâtre sur ossature métallique, avec un isolant fibreux au milieu, peut atteindre un isolement très élevé pour une masse surfacique bien plus faible qu'un mur en béton. L'air (ou l'isolant) joue le rôle de ressort entre les deux masses (les plaques).
FAQ
Résultat Final
A vous de jouer
Quel serait le gain d'isolement théorique entre 125 Hz et 500 Hz ? (Indice : combien d'octaves ?)
Outil Interactif : Simulateur de la Loi de Masse
Utilisez cet outil pour visualiser comment l'indice d'affaiblissement acoustique (R) d'une paroi varie en fonction de sa masse surfacique et de la fréquence du son. Observez la courbe pour comprendre l'impact de chaque paramètre.
Paramètres d'Entrée
Résultats Clés
Quiz Final : Testez vos connaissances
1. Selon la loi de masse, si on double la masse surfacique d'un mur, son indice d'affaiblissement acoustique R...
2. Quelle est l'unité de l'aire d'absorption équivalente (A) ?
3. Un temps de réverbération (\(T_r\)) élevé signifie que la pièce est...
4. La loi de masse est une bonne approximation, mais elle néglige un phénomène qui dégrade l'isolement à une certaine fréquence, appelé :
5. Pour améliorer l'isolement acoustique entre deux pièces, la solution la plus efficace est généralement de :
- Indice d'affaiblissement acoustique (R)
- Exprimé en décibels (dB), il quantifie la capacité d'un élément de construction (comme un mur) à réduire la transmission du son. Plus R est élevé, meilleure est l'isolation.
- Loi de Masse
- Principe physique qui énonce que l'isolement acoustique d'une paroi simple et homogène augmente avec sa masse par unité de surface (masse surfacique) et avec la fréquence du son.
- Niveau de Pression Acoustique (Lp)
- Mesure logarithmique de la pression acoustique effective d'un son par rapport à une valeur de référence. C'est l'unité utilisée pour quantifier le "volume" sonore, en dB.
- Temps de Réverbération (\(T_r\))
- Temps nécessaire pour que le niveau sonore dans une pièce diminue de 60 dB après l'arrêt de la source sonore. Il caractérise la "résonance" d'un local.
- Aire d'Absorption Équivalente (A)
- Surface fictive, totalement absorbante, qui aurait la même absorption acoustique que l'ensemble des surfaces et objets présents dans une pièce. Elle se mesure en mètres carrés (m²).
