Calcul du Poids Spécifique de la Galène

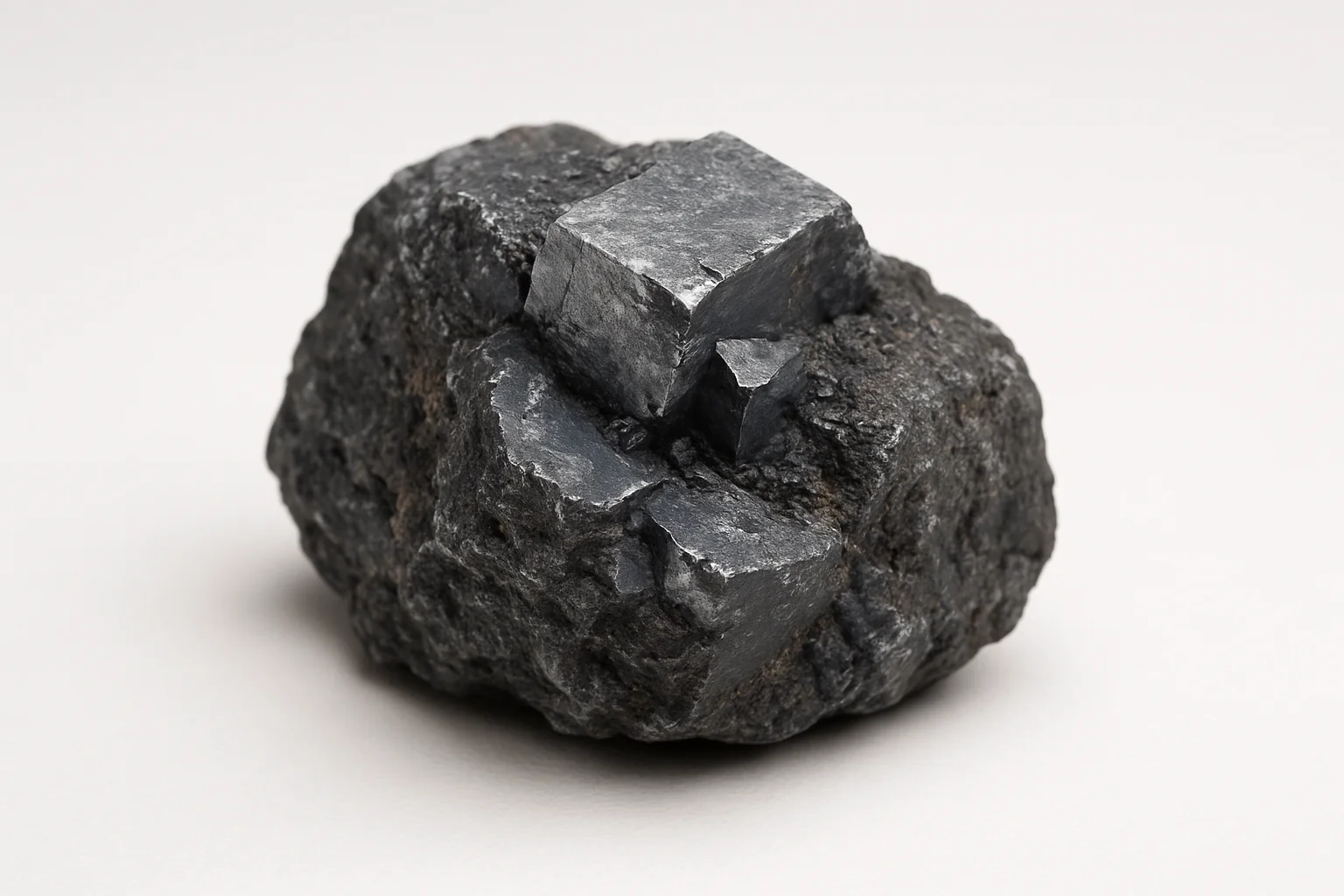

Contexte : La GalènePrincipal minerai de plomb, de formule chimique PbS (sulfure de plomb)., un minerai clé dans l'industrie minière.
Le poids spécifique est une propriété physique essentielle dans le traitement des minerais. Il permet de différencier les minéraux en fonction de leur "lourdeur" relative. Dans cet exercice, nous allons nous concentrer sur la galène, le principal minerai de plomb. Comprendre et calculer son poids spécifique est fondamental pour concevoir des procédés de séparation efficaces, notamment la séparation gravimétrique, qui vise à séparer les minéraux de valeur de la roche stérile (la gangue) en exploitant leur différence de densité.
Remarque Pédagogique : Cet exercice illustre comment un concept fondamental de la physique (la densité et le poids) est appliqué directement dans un contexte d'ingénierie minière pour résoudre un problème pratique de valorisation des ressources naturelles.
Objectifs Pédagogiques
- Comprendre et différencier les concepts de masse volumique et de poids spécifique.
- Appliquer les formules correctes pour calculer ces deux grandeurs.
- Saisir l'importance du poids spécifique dans les techniques de séparation minéralurgique.
Données de l'étude
Fiche Technique du Minéral
| Caractéristique | Valeur |
|---|---|
| Minéral | Galène |
| Formule Chimique | \(\text{PbS}\) (Sulfure de Plomb) |
| Système cristallin | Cubique |
Schéma de la prise de mesure
| Paramètre Mesuré | Symbole | Valeur | Unité |
|---|---|---|---|
| Masse de l'échantillon | \(m\) | 37.5 | \(\text{g (grammes)}\) |
| Volume de l'échantillon (par déplacement d'eau) | \(V\) | 5.0 | \(\text{cm}^3\) |
Questions à traiter
- Calculer la masse volumique (densité) de l'échantillon en \(\text{g/cm}^3\).
- Convertir cette masse volumique en \(\text{kg/m}^3\), l'unité du Système International (SI).
- En utilisant l'accélération de la pesanteur \(g = 9.81 \, \text{m/s}^2\), calculer le poids spécifique (\(\gamma\)) de la galène en \(\text{N/m}^3\).
- Le poids spécifique théorique de la galène est d'environ \(74,600 \, \text{N/m}^3\). Comparez votre résultat et commentez l'éventuel écart.
- Expliquez pourquoi le poids spécifique est un paramètre crucial pour séparer la galène (très dense) du quartz (densité \(\approx 2650 \, \text{kg/m}^3\)), souvent présent dans la même roche.
Les bases sur la Masse Volumique et le Poids Spécifique
Pour résoudre cet exercice, il est crucial de maîtriser deux concepts liés mais distincts qui décrivent la "lourdeur" d'un matériau.
1. La Masse Volumique (\(\rho\))
La masse volumique, souvent appelée densité, mesure la quantité de matière (masse) contenue dans un certain volume. C'est une propriété intrinsèque d'un matériau.
\[ \rho = \frac{m}{V} \]
Où \(m\) est la masse et \(V\) est le volume. L'unité SI est le kilogramme par mètre cube (\(\text{kg/m}^3\)).
2. Le Poids Spécifique (\(\gamma\))
Le poids spécifique représente la force exercée par la gravité sur un certain volume d'un matériau. C'est le poids par unité de volume. Il dépend de la masse volumique et de l'accélération de la pesanteur (\(g\)).
\[ \begin{aligned} \gamma &= \frac{\text{Poids}}{V} \\ &= \frac{m \cdot g}{V} \\ &= \rho \cdot g \end{aligned} \]
L'unité SI est le Newton par mètre cube (\(\text{N/m}^3\)).
Correction : Calcul du Poids Spécifique de la Galène
Question 1 : Calculer la masse volumique (densité) de l'échantillon en \(\text{g/cm}^3\).
Principe (le concept physique)
Le principe est de quantifier la "compacité" de la matière. On cherche à savoir combien de masse (en grammes) est contenue dans un volume défini (un centimètre cube). C'est une caractéristique fondamentale qui nous renseigne sur la nature du matériau.
Mini-Cours (approfondissement théorique)
La masse volumique (symbole \(\rho\)) est une grandeur physique qui représente la masse d'un matériau par unité de volume. Elle est essentielle pour identifier les substances. Par exemple, l'eau a une masse volumique de 1 g/cm³, tandis que les métaux denses comme le plomb ou l'or ont des valeurs beaucoup plus élevées. Elle ne dépend pas de la quantité de matière, c'est une propriété "intrinsèque".
Remarque Pédagogique (le conseil du professeur)
Face à un problème de calcul de masse volumique, la première étape est toujours la même : identifier clairement la masse et le volume correspondants. Assurez-vous que vous utilisez les bonnes valeurs avant de vous lancer dans l'application de la formule.
Normes (la référence réglementaire)
Ce calcul ne fait pas appel à une norme de construction (comme un Eurocode), mais il se base sur les définitions fondamentales du Système International d'unités (SI) pour la masse (kilogramme) et le volume (mètre cube), même si nous utilisons ici des unités dérivées plus pratiques pour le laboratoire (gramme, centimètre cube).
Formule(s) (l'outil mathématique)
Formule de la masse volumique
Hypothèses (le cadre du calcul)
Pour que ce calcul soit valide, nous posons les hypothèses suivantes :
- L'échantillon de galène est homogène, c'est-à-dire que sa composition est la même en tout point.
- L'échantillon est non poreux et ne contient pas de vides internes, ce qui fausserait la mesure du volume.
Donnée(s) (les chiffres d'entrée)
| Paramètre | Symbole | Valeur | Unité |
|---|---|---|---|
| Masse de l'échantillon | \(m\) | 37.5 | \(\text{g}\) |
| Volume de l'échantillon | \(V\) | 5.0 | \(\text{cm}^3\) |
Astuces (Pour aller plus vite)
Avant de calculer, jetez un œil aux unités. Ici, on vous donne des grammes (g) et des centimètres cubes (cm³), et on vous demande une réponse en g/cm³. Aucune conversion n'est nécessaire avant le calcul, ce qui simplifie la démarche.
Schéma (Avant les calculs)
Schéma de la prise de mesure
Calcul(s) (l'application numérique)
Application numérique
Schéma (Après les calculs)
Représentation de la Masse Volumique
Réflexions (l'interprétation du résultat)
Le résultat de 7.5 g/cm³ indique que la galène est un matériau très dense. À titre de comparaison, c'est 7.5 fois plus dense que l'eau et environ 3 fois plus dense que la plupart des roches communes comme le granite ou le quartz. Cette haute densité est une propriété clé pour son identification et son traitement.
Points de vigilance (les erreurs à éviter)
L'erreur la plus commune ici serait d'inverser la formule (calculer V/m au lieu de m/V). Assurez-vous toujours que vous divisez la masse par le volume.
Points à retenir (permettre a l'apprenant de maitriser la question)
Synthèse de la Question 1 :
- Concept Clé : La masse volumique (\(\rho\)) est le rapport de la masse sur le volume.
- Formule Essentielle : \(\rho = m/V\).
- Point de Vigilance Majeur : Ne pas inverser la masse et le volume dans la formule.
Le saviez-vous ? (la culture de l'ingénieur)
La méthode de mesure du volume par déplacement d'eau est attribuée au savant grec Archimède. La légende raconte qu'il aurait eu cette idée dans son bain en criant "Eurêka !" ("J'ai trouvé !"). Ce principe est encore aujourd'hui une technique de base en laboratoire.
FAQ (pour lever les doutes)
Il est normal d'avoir des questions. Voici une liste des interrogations les plus fréquentes pour cette étape, avec des réponses claires pour lever tous les doutes.
Résultat Final (la conclusion chiffrée)
A vous de jouer (pour verifier la comprehension de l'etudiant parrapport a la question)
Si un autre échantillon avait une masse de 45 g pour le même volume de 5.0 cm³, quelle serait sa masse volumique ?
Question 2 : Convertir cette masse volumique en \(\text{kg/m}^3\).
Principe (le concept physique)
Le principe est de traduire une grandeur d'un système d'unités (pratique pour le laboratoire) vers un autre (le Système International, SI), qui est le standard universel pour les calculs scientifiques et d'ingénierie afin d'assurer la cohérence des formules.
Mini-Cours (approfondissement théorique)
La conversion d'unités repose sur des facteurs de conversion. Pour la masse, \(1 \, \text{kg} = 1000 \, \text{g}\). Pour le volume, la relation est cubique : \(1 \, \text{m} = 100 \, \text{cm}\), donc \(1 \, \text{m}^3 = (100 \, \text{cm})^3 = 1,000,000 \, \text{cm}^3\). La conversion d'une unité composée comme la masse volumique nécessite d'appliquer les deux facteurs simultanément.
Remarque Pédagogique (le conseil du professeur)
Prenez toujours le temps de poser la conversion de manière détaillée, comme montré dans le calcul. Essayer de le faire de tête est une source d'erreur fréquente. Écrire les unités et les simplifier vous assure de ne pas vous tromper dans le facteur de conversion.
Normes (la référence réglementaire)
La référence ici est le Bureau International des Poids et Mesures (BIPM), qui définit les unités du Système International (SI). L'utilisation du kg/m³ est la norme pour assurer que les calculs impliquant des forces (Newtons), des pressions (Pascals) ou de l'énergie (Joules) soient corrects.
Formule(s) (l'outil mathématique)
Facteurs de conversion
Hypothèses (le cadre du calcul)
Aucune nouvelle hypothèse physique n'est nécessaire. Ce processus est une conversion purement mathématique.
Donnée(s) (les chiffres d'entrée)
| Paramètre | Symbole | Valeur | Unité |
|---|---|---|---|
| Masse volumique calculée | \(\rho\) | 7.5 | \(\text{g/cm}^3\) |
Astuces (Pour aller plus vite)
Retenez ce raccourci très utile : pour convertir des g/cm³ en kg/m³, il suffit de multiplier la valeur par 1000. C'est un gain de temps considérable dans les exercices.
Schéma (Avant les calculs)
Comparaison d'Échelles de Volume
Calcul(s) (l'application numérique)
Étape 1 : Pose de la conversion
Étape 2 : Développement du calcul
Schéma (Après les calculs)
Représentation de la Masse Volumique en SI
Réflexions (l'interprétation du résultat)
Le chiffre 7500 kg/m³ signifie qu'un cube de 1 mètre de côté rempli de galène pèserait 7500 kilogrammes, soit 7.5 tonnes ! Cela donne une idée plus concrète de l'extrême densité de ce minéral par rapport à notre expérience quotidienne (un cube d'eau de même taille pèse 1 tonne).
Points de vigilance (les erreurs à éviter)
L'erreur classique est de se tromper sur le facteur de conversion du volume (oublier que le facteur 100 est au cube) ou de diviser par 1000 au lieu de multiplier.
Points à retenir (permettre a l'apprenant de maitriser la question)
Synthèse de la Question 2 :
- Concept Clé : La cohérence des unités est primordiale pour les calculs physiques. Le SI est la référence.
- Formule Essentielle : \(1 \, \text{g/cm}^3 = 1000 \, \text{kg/m}^3\).
- Point de Vigilance Majeur : Attention à la conversion cubique pour le volume.
Le saviez-vous ? (la culture de l'ingénieur)
Le Système International d'unités (SI) a été officiellement établi en 1960 lors de la 11ème Conférence Générale des Poids et Mesures. Il est issu du système métrique créé en France pendant la Révolution française, avec pour but de créer un système de mesure universel et logique.
FAQ (pour lever les doutes)
Il est normal d'avoir des questions.
Résultat Final (la conclusion chiffrée)
A vous de jouer (pour verifier la comprehension de l'etudiant parrapport a la question)
La masse volumique du quartz est de 2.65 g/cm³. Quelle est sa valeur en \(\text{kg/m}^3\) ?
Question 3 : Calculer le poids spécifique (\(\gamma\)) de la galène en \(\text{N/m}^3\).
Principe (le concept physique)
Le principe est de passer de la notion de masse (quantité de matière) à celle de poids (la force exercée sur cette masse par la gravité). Le poids spécifique est donc la force de gravité agissant sur un mètre cube de matériau.
Mini-Cours (approfondissement théorique)
Le poids (P) est une force, définie par la deuxième loi de Newton : \(P = m \cdot g\). Le poids spécifique (gamma, \(\gamma\)) est simplement ce concept appliqué à un volume unitaire. On part de \(\rho = m/V\), donc \(m = \rho \cdot V\). En remplaçant m dans la formule du poids, on obtient \(P = (\rho \cdot V) \cdot g\). Le poids par unité de volume est donc \(P/V = \rho \cdot g\), ce qui est la définition de \(\gamma\).
Remarque Pédagogique (le conseil du professeur)
Pour ce calcul, il est impératif d'utiliser la masse volumique en unités SI (kg/m³). Si vous utilisez des g/cm³, le résultat ne sera pas en Newtons par mètre cube (N/m³) et sera incorrect. La cohérence des unités est la clé.
Normes (la référence réglementaire)
La valeur de l'accélération de la pesanteur standard, \(g\), est définie internationalement comme étant d'environ 9.80665 m/s². Pour la plupart des calculs d'ingénierie, une valeur de 9.81 m/s² est une approximation suffisante et couramment utilisée.
Formule(s) (l'outil mathématique)
Formule du poids spécifique
Hypothèses (le cadre du calcul)
Nous faisons l'hypothèse que la mesure est effectuée sur Terre, où l'accélération de la pesanteur est \(g \approx 9.81 \, \text{m/s}^2\). Cette valeur varie très légèrement selon l'altitude et la latitude.
Donnée(s) (les chiffres d'entrée)
| Paramètre | Symbole | Valeur | Unité |
|---|---|---|---|
| Masse volumique (en SI) | \(\rho\) | 7500 | \(\text{kg/m}^3\) |
| Accélération de la pesanteur | \(g\) | 9.81 | \(\text{m/s}^2\) |
Astuces (Pour aller plus vite)
Souvenez-vous que l'unité Newton (N) est une unité dérivée équivalente à \(\text{kg} \cdot \text{m/s}^2\). En vérifiant les unités de votre calcul \((\frac{\text{kg}}{\text{m}^3} \times \frac{\text{m}}{\text{s}^2})\), vous pouvez confirmer que vous obtiendrez bien des \(\text{N/m}^3\).
Schéma (Avant les calculs)
Visualisation du Poids Spécifique
Calcul(s) (l'application numérique)
Application numérique
Schéma (Après les calculs)
Résultat du Poids Spécifique
Réflexions (l'interprétation du résultat)
Le résultat de 73,575 N/m³ signifie qu'un volume de un mètre cube de galène pèse 73,575 Newtons (soit environ 7.5 tonnes-force). C'est cette force qui sera exploitée dans les procédés de séparation gravimétrique pour le distinguer des minéraux plus légers.
Points de vigilance (les erreurs à éviter)
La principale erreur serait d'oublier de convertir la masse volumique en kg/m³ avant la multiplication. Utiliser la valeur en g/cm³ donnerait un résultat incorrect et dans des unités incohérentes.
Points à retenir (permettre a l'apprenant de maitriser la question)
Synthèse de la Question 3 :
- Concept Clé : Le poids spécifique (\(\gamma\)) est la force de gravité par unité de volume.
- Formule Essentielle : \(\gamma = \rho \cdot g\).
- Point de Vigilance Majeur : Utiliser impérativement la masse volumique en kg/m³ pour ce calcul.
Le saviez-vous ? (la culture de l'ingénieur)
Le poids spécifique d'un matériau n'est pas une constante universelle. Sur la Lune, où la gravité est environ 6 fois plus faible que sur Terre, le poids spécifique de la galène serait de seulement 12,262 N/m³, même si sa masse volumique reste inchangée !
FAQ (pour lever les doutes)
Il est normal d'avoir des questions.
Résultat Final (la conclusion chiffrée)
A vous de jouer (pour verifier la comprehension de l'etudiant parrapport a la question)
En utilisant \(g = 9.81 \, \text{m/s}^2\), quel est le poids spécifique du quartz (\(\rho = 2650 \, \text{kg/m}^3\)) ?
Question 4 : Comparer avec la valeur théorique (\(74,600 \, \text{N/m}^3\)).
Principe (le concept physique)
Le principe consiste à quantifier la différence entre un résultat de mesure (expérimental) et une valeur de référence acceptée (théorique). Cet écart, ou erreur relative, permet d'évaluer la qualité de la mesure et la pureté de l'échantillon analysé.
Mini-Cours (approfondissement théorique)
L'erreur relative est une mesure de la précision d'une mesure par rapport à la taille de cette mesure. Elle est souvent exprimée en pourcentage. Une faible erreur relative indique que la valeur mesurée est très proche de la valeur attendue. C'est un outil fondamental en sciences expérimentales et en contrôle qualité industriel pour valider des résultats.
Remarque Pédagogique (le conseil du professeur)
En ingénierie, un résultat n'est jamais "parfait". Il y a toujours des sources d'incertitude. L'important n'est pas d'avoir une erreur nulle, mais de savoir calculer cette erreur, de la juger (est-elle acceptable ?) et d'en comprendre les causes possibles.
Normes (la référence réglementaire)
Il n'y a pas de norme pour le calcul de l'erreur, mais les valeurs théoriques des propriétés des matériaux sont publiées dans des manuels de référence en ingénierie et en minéralogie (par exemple, les manuels de Dana en minéralogie) qui servent de standard de comparaison.
Formule(s) (l'outil mathématique)
Formule de l'écart relatif
Hypothèses (le cadre du calcul)
On suppose que la valeur théorique fournie est exacte et correspond à un échantillon de galène 100% pur, mesuré dans des conditions de laboratoire standard (température et pression).
Donnée(s) (les chiffres d'entrée)
| Paramètre | Symbole | Valeur | Unité |
|---|---|---|---|
| Poids spécifique expérimental | \(\gamma_{\text{exp}}\) | 73,575 | \(\text{N/m}^3\) |
| Poids spécifique théorique | \(\gamma_{\text{th}}\) | 74,600 | \(\text{N/m}^3\) |
Astuces (Pour aller plus vite)
Avant même de calculer, on peut voir que la différence entre les deux nombres (environ 1000) est petite par rapport aux nombres eux-mêmes (environ 74000). On s'attend donc à un faible pourcentage d'erreur, probablement inférieur à 2%.
Schéma (Avant les calculs)
Comparaison des Poids Spécifiques
Calcul(s) (l'application numérique)
Calcul de l'écart
Schéma (Après les calculs)
Visualisation de l'Écart Relatif
Réflexions (l'interprétation du résultat)
Un écart de 1.37% est considéré comme très faible dans un contexte expérimental ou industriel. Ce résultat indique deux choses : premièrement, l'échantillon de galène est de très haute pureté, avec très peu de minéraux plus légers (gangue) mélangés. Deuxièmement, les mesures de masse et de volume en laboratoire ont été effectuées avec une grande précision.
Points de vigilance (les erreurs à éviter)
Attention à bien utiliser la valeur théorique comme référence (au dénominateur) pour le calcul du pourcentage. Utiliser la valeur expérimentale changerait légèrement le résultat et n'est pas la convention standard.
Points à retenir (permettre a l'apprenant de maitriser la question)
Synthèse de la Question 4 :
- Concept Clé : La comparaison entre théorie et expérience est cruciale pour valider un résultat.
- Formule Essentielle : La formule de l'écart relatif en pourcentage.
- Point de Vigilance Majeur : Toujours diviser par la valeur de référence (théorique).
Le saviez-vous ? (la culture de l'ingénieur)
Dans l'industrie pharmaceutique ou aérospatiale, les tolérances et les erreurs acceptables sont extrêmement faibles, parfois de l'ordre de 0.01% ou moins. En génie civil ou minier, les incertitudes sur les matériaux naturels (sols, roches) font que des écarts de 5 à 10% sont souvent considérés comme acceptables.
FAQ (pour lever les doutes)
Il est normal d'avoir des questions.
Résultat Final (la conclusion chiffrée)
A vous de jouer (pour verifier la comprehension de l'etudiant parrapport a la question)
Si votre mesure du poids spécifique avait été de 71,000 N/m³, quel aurait été l'écart relatif (%) ?
Question 5 : Utilité pour la séparation du quartz.
Principe
La séparation gravimétrique repose sur la différence de comportement de particules de densités différentes dans un fluide (eau ou air). Les particules les plus denses coulent plus vite.
Mini-Cours
Séparation Gravimétrique : C'est une famille de techniques (spirales, tables à secousses, jigs) qui utilise la gravité pour séparer des minéraux de densités différentes. Un courant de fluide est utilisé pour "soulever" les particules légères (la gangue, comme le quartz) tandis que les particules lourdes (le concentré, comme la galène) se déposent plus rapidement.
Donnée(s)
| Paramètre | Galène | Quartz |
|---|---|---|
| Poids Spécifique (\(\gamma\)) | \(\approx 74,000 \, \text{N/m}^3\) | \(\approx 26,000 \, \text{N/m}^3\) |
Réflexions
La galène est presque trois fois plus "lourde" que le quartz pour un même volume. Cette différence très significative de poids spécifique est idéale pour les méthodes de séparation gravimétrique. Dans un flux d'eau, les grains de galène se déposeront rapidement au fond, tandis que les grains de quartz resteront en suspension plus longtemps et seront entraînés plus loin, permettant ainsi de les séparer et d'enrichir le minerai de plomb.
Outil Interactif : Simulateur de Poids Spécifique
Utilisez les curseurs pour faire varier la masse et le volume d'un échantillon et observez en temps réel l'impact sur sa masse volumique et son poids spécifique.
Paramètres d'Entrée
Résultats Clés
Quiz Final : Testez vos connaissances
1. Qu'est-ce que le poids spécifique représente ?
2. La masse volumique d'un minerai est de 5000 kg/m³. Quel est son poids spécifique ? (On prendra \(g = 10 \, \text{m/s}^2\))
3. Quelle technique de traitement des minerais exploite directement la différence de poids spécifique ?
4. La formule chimique de la galène est :
5. Un échantillon de 50 g a un volume de 10 cm³. Quelle est sa masse volumique ?
- Poids Spécifique (\(\gamma\))
- Le poids d'un matériau par unité de volume. C'est une mesure de la force que la gravité exerce sur un volume donné. Unité SI : N/m³.
- Masse Volumique (\(\rho\))
- La masse d'un matériau par unité de volume. C'est une mesure de la compacité de la matière. Unité SI : kg/m³.
- Galène
- Un minéral composé de sulfure de plomb (PbS). C'est le minerai le plus important pour la production de plomb, caractérisé par son éclat métallique et sa haute densité.
- Séparation Gravimétrique
- Procédé de concentration de minerais qui utilise les différences de densité (et donc de poids spécifique) entre les minéraux pour les séparer dans un fluide.
D’autres exercices d’exploitation minière:
0 commentaires
