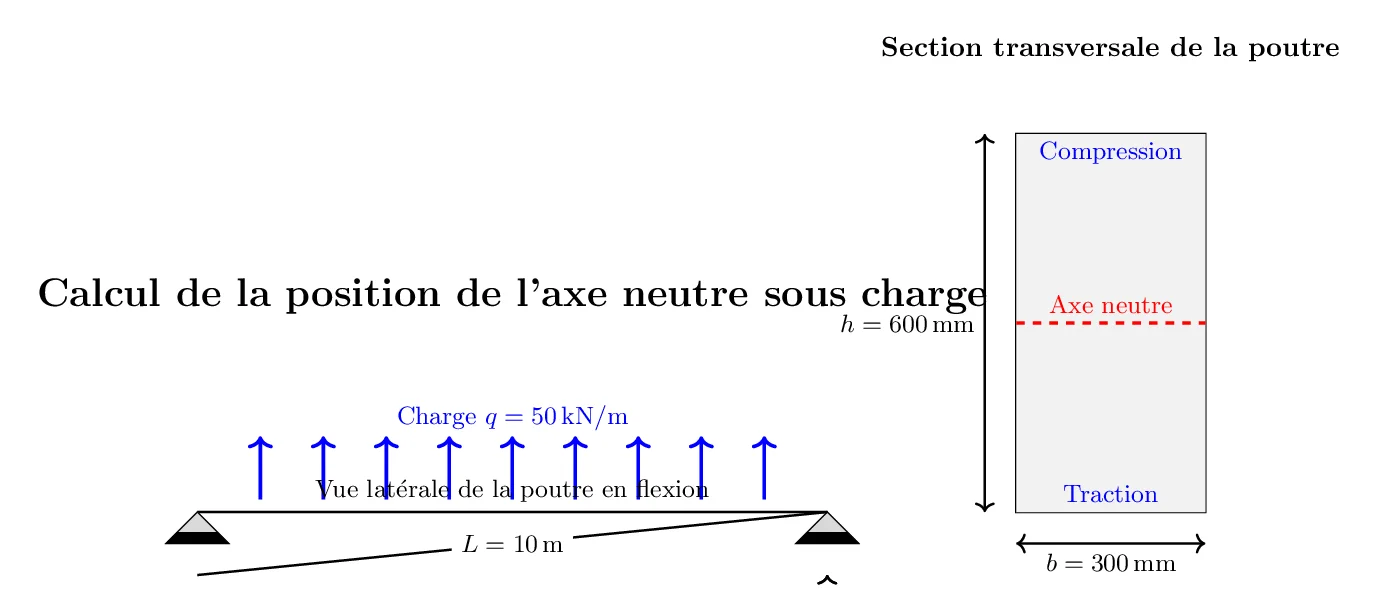

Calcul de l’axe neutre
📝 Situation du Projet : Pont Ferroviaire "L'Archange"
Vous avez intégré le bureau d'études structures international "Atlas Engineering", reconnu pour son expertise dans les ouvrages d'art mixtes acier-béton. L'équipe est actuellement mobilisée sur une phase critique du projet "L'Archange", un pont ferroviaire à grande vitesse destiné à franchir la vallée de la Garonne. Cet ouvrage, soumis à des charges dynamiques intenses et à des critères de fatigue stricts, repose sur une conception mixte innovante : des poutres maîtresses en acier laminé (type IPE) surmontées d'une dalle de compression en béton armé, connectées par des goujons pour assurer une action composite parfaite.
Dans ce contexte de haute technicité, la validation des états limites de service (ELS) est primordiale. Pour vérifier les flèches, les contraintes maximales et la résistance à la fatigue, il est impératif de déterminer avec une précision absolue les caractéristiques géométriques de la section transversale. Une erreur, même minime, sur la position de l'axe neutre entraînerait une cascade d'inexactitudes dans le calcul des moments d'inertie et, in fine, une mauvaise estimation des marges de sécurité de l'ouvrage.
Le défi technique réside dans l'hétérogénéité des matériaux : l'acier et le béton ne se déforment pas de la même manière sous une même contrainte. L'analyse classique de RDM ne peut s'appliquer directement sans une étape préalable d'homogénéisation rigoureuse.
En tant qu'Ingénieur Structure Junior, votre tâche est de calculer la position exacte de l'axe neutre élastique (centre de gravité) de la section mixte à mi-travée. Vous devrez pour cela homogénéiser la section en "tout acier" en utilisant le coefficient d'équivalence approprié, justifier chaque étape de calcul et vérifier la cohérence physique de vos résultats par rapport à la géométrie de la poutre.
"Rappel critique : Nous travaillons ici avec l'hypothèse de l'adhérence parfaite (connexion totale). Ne commettez pas l'erreur de sommer géométriquement les surfaces brutes d'acier et de béton ! Leurs rigidités sont drastiquement différentes. Vous devez impérativement passer par le calcul du coefficient d'équivalence (n) pour homogénéiser la section. Pour cette étude de cas, nous raisonnerons en 'Section Homogénéisée Acier'."
L'ensemble des paramètres ci-dessous a été extrait du Cahier des Clauses Techniques Particulières (CCTP) du projet et des plans de coffrage. Ils constituent les données d'entrée "graves dans le marbre" pour tous vos calculs.
📚 Référentiel Normatif Applicable
Les calculs doivent être menés en stricte conformité avec les Eurocodes structuraux en vigueur, garantissant la sécurité et la pérennité de l'ouvrage :
Eurocode 2 (EN 1992) : Calcul des structures en béton Eurocode 3 (EN 1993) : Calcul des structures en acier Eurocode 4 (EN 1994) : Calcul des structures mixtesNote importante : L'origine du repère vertical (z=0) est fixée par convention à la fibre inférieure de la semelle basse du profilé acier.
Les matériaux ont été choisis pour optimiser le couple performance/coût. L'acier S355 (haute limite élastique) assure la résistance en traction, tandis que le béton C30/37 reprend les efforts de compression.
| ACIER DE CHARPENTE (NUANCE S355) | |
| Module de Young (Ea) Module d'élasticité longitudinal de l'acier | \( 210\,000 \text{ MPa} \) |
| Aire de la section (Aa) Surface brute de la section transversale du profilé IPE 500 | \( 11\,600 \text{ mm}^2 \) |
| Hauteur du profilé (ha) Hauteur totale hors-tout de la poutre métallique | \( 500 \text{ mm} \) |
| BÉTON ARMÉ (CLASSE C30/37) | |
| Module de Young (Ecm) Module sécant moyen à 28 jours (pour charges court terme) | \( 33\,000 \text{ MPa} \) |
| Largeur efficace (beff) Largeur participante de la dalle (selon calculs de traînage de cisaillement) | \( 1\,200 \text{ mm} \) |
| Épaisseur de la dalle (hc) Hauteur constante de la dalle de compression sur le profilé | \( 200 \text{ mm} \) |
E. Protocole de Résolution
Pour déterminer la position exacte de l'axe neutre élastique, nous allons procéder par étapes rigoureuses, transformant un problème hétérogène complexe en un calcul géométrique simple.
Calcul du Coefficient d'Équivalence (n)
Détermination du rapport de rigidité entre l'acier et le béton pour homogénéiser la section.
Homogénéisation Géométrique
Transformation de la section de béton en une section d'acier "fictive" équivalente.
Calcul des Moments Statiques
Calcul des moments de surface de chaque composant par rapport à la référence (fibre inférieure).
Position de l'Axe Neutre (CDG)
Déduction de l'ordonnée du centre de gravité global \( v \) ou \( z_G \).
Calcul de l’axe neutre
🎯 Objectif Scientifique
Cette première étape vise à quantifier la disparité de rigidité (raideur élastique) entre l'acier et le béton. Il s'agit d'établir un facteur de conversion unique qui nous permettra de "traduire" une surface de béton en une surface d'acier mécaniquement équivalente. Sans ce coefficient, aucune addition géométrique n'est permise entre ces deux matériaux distincts.
📚 Référentiel
Eurocode 4 - Clause 5.4.2.2Dans une section mixte où la connexion est assurée (pas de glissement), l'acier et le béton subissent la même déformation unitaire (\( \varepsilon \)) à leur interface. Cependant, l'acier est beaucoup plus rigide : pour une même déformation, il encaisse une contrainte bien supérieure à celle du béton. Si nous voulons calculer l'inertie comme si la section était homogène, nous devons "réduire" la largeur du béton pour refléter sa moindre contribution à la rigidité globale. C'est le principe de l'homogénéisation par le coefficient d'équivalence modulaire.
En Résistance des Matériaux, lorsqu'une poutre est composée de plusieurs matériaux, on ne peut pas simplement additionner leurs moments d'inertie. La méthode de la section homogénéisée consiste à choisir un matériau de référence (ici l'acier, le plus rigide) et à convertir les autres matériaux en une largeur "fictive" de ce matériau de référence. Le facteur de conversion est le rapport des modules d'Young.
La contrainte est proportionnelle à la déformation via le module de Young :
Pour homogénéiser, on égalise les efforts, ce qui conduit au ratio des modules.
📋 Données d'Entrée
| Paramètre | Valeur |
|---|---|
| Module Young Acier \( E_a \) | 210 000 MPa |
| Module Young Béton \( E_{\text{cm}} \) | 33 000 MPa |
Pour les calculs de déformation à long terme (fluage), le module du béton chuterait drastiquement (divisé par 3 environ), ce qui augmenterait \( n \) vers 15 ou 18. Ici, pour une charge instantanée (court terme), \( n \) est plus faible.
📝 Calcul Détaillé
1. Application Numérique du Coefficient n :
Nous divisons le module de l'acier par celui du béton pour obtenir le ratio de rigidité.
Interprétation : L'acier est environ 6.36 fois plus rigide que le béton. Cela signifie physiquement qu'il faut une surface de béton 6.36 fois plus grande pour offrir la même résistance à la déformation qu'une surface d'acier donnée.
✅ Interprétation Globale
Nous avons déterminé que le béton est 6.36 fois moins rigide que l'acier. Ce facteur nous servira de diviseur pour réduire la largeur géométrique de la dalle de béton dans l'étape suivante, la transformant en une fine bande d'acier équivalent.
La valeur obtenue (6.36) est typique pour des calculs court terme (entre 5 et 7). Si vous aviez trouvé une valeur inférieure à 1, cela signifierait que le béton est plus rigide que l'acier, ce qui est physiquement impossible.
Ne jamais arrondir grossièrement ce coefficient à ce stade (par exemple à 6 ou 7) sauf si le règlement l'autorise explicitement pour des pré-dimensionnements. L'arrondi créerait une erreur cumulative sur l'inertie finale.
🎯 Objectif Scientifique
Cette étape consiste à transformer la géométrie réelle de la section mixte en une géométrie virtuelle "tout acier". Nous allons réduire la largeur de la dalle de béton pour créer une surface fictive d'acier qui aurait les mêmes propriétés mécaniques. Parallèlement, nous devons identifier les positions verticales (altitudes \( z \)) des centres de gravité de chaque composant.
📚 Référentiel
Théorème de Varignon (Statique)Pour homogénéiser la section, nous allons diviser la largeur du béton par \( n \). Pourquoi toucher à la largeur et non à la hauteur ? Parce que la distribution des contraintes de flexion dépend linéairement de la distance à l'axe neutre (l'altitude \( z \)). Si nous modifions la hauteur de la dalle, nous altérons cette loi de distribution et faussons le bras de levier. En réduisant uniquement la largeur \( b_{\text{eff}} \), nous conservons la distribution verticale des contraintes tout en ajustant la "quantité de matière" équivalente.
Le centre de gravité d'une forme géométrique simple (rectangle, I symétrique) se situe à son axe de symétrie. Cependant, sa position doit être exprimée par rapport à un repère global unique (généralement la fibre la plus basse de la section, notée \( z=0 \)). C'est ce qu'on appelle la "cote absolue".
📊 Schéma de la Transformation (Réel vers Homogénéisé)
Aire équivalente du béton (homogénéisée en acier)
On divise l'aire brute par n :
Position du centre de gravité local (béton sur poutre)
Somme des hauteurs cumulées :
📋 Données d'Entrée
| Paramètre | Valeur |
|---|---|
| Largeur efficace \( b_{\text{eff}} \) | 1200 mm |
| Hauteur dalle \( h_c \) | 200 mm |
| Hauteur acier \( h_a \) | 500 mm |
| Coefficient \( n \) | 6.36 |
Dessinez toujours un petit schéma à main levée avec l'axe z=0 pour visualiser les distances. Cela évite l'erreur classique d'oublier la hauteur de la poutre sous la dalle.
📝 Calculs Détaillés
1. Calcul de l'Aire Brute du Béton \( A_c \) :
On commence par calculer la surface géométrique réelle de la dalle rectangulaire.
C'est une grande surface (2400 cm²), mais peu rigide.
2. Calcul de l'Aire Homogénéisée \( A_{\text{eq},c} \) :
Nous appliquons maintenant la conversion en divisant par le coefficient n.
Interprétation : Mécaniquement, cette immense dalle de béton se comporte exactement comme une petite plaque d'acier de 377 cm².
3. Position du centre de gravité de l'acier \( z_a \) :
Le profilé IPE est symétrique, son centre de gravité se trouve géométriquement à sa mi-hauteur.
4. Position du centre de gravité du béton \( z_c \) :
La dalle est posée sur le profilé. Son centre est donc situé à une altitude égale à la hauteur totale du profilé PLUS la moitié de l'épaisseur de la dalle elle-même.
✅ Interprétation Globale
Nous avons maintenant toutes les pièces du puzzle : une surface d'acier réelle, une surface de béton convertie en acier, et leurs positions respectives. Le problème hétérogène est devenu un problème de géométrie simple avec deux rectangles d'acier.
L'aire équivalente est nettement plus petite que l'aire réelle (divisée par ~6), ce qui est logique. Le centre de gravité du béton (600 mm) est bien situé au-dessus de la poutre acier (500 mm).
L'erreur fatale ici est d'oublier d'ajouter la hauteur de la poutre (\( h_a \)) dans le calcul de \( z_c \). Si vous trouvez \( z_c = 100 \text{ mm} \), vous avez positionné la dalle à l'intérieur de la poutre !
🎯 Objectif Scientifique
Le moment statique (\( S \)) est une grandeur intermédiaire abstraite mais essentielle. Elle représente le "poids géométrique" d'une surface par rapport à un axe. En calculant les moments statiques de l'acier et du béton homogénéisé par rapport à notre référence (z=0), nous préparons le calcul de la moyenne pondérée qui nous donnera le centre de gravité global.
📚 Référentiel
Définition du Centre de MasseImaginez que la section est un plateau posé sur une balance. Pour trouver le point d'équilibre, il ne suffit pas de connaître les masses (ici les Aires), il faut aussi connaître leur position. Le moment statique est le produit \( \text{Aire} \times \text{Distance} \). C'est l'équivalent du "moment d'une force" en mécanique, mais appliqué à la géométrie.
Le moment statique d'une surface \( A \) par rapport à un axe \( \Delta \) est l'intégrale :
Pour une surface composée de plusieurs formes simples, cette intégrale devient une somme discrète :
Somme des moments partiels
On additionne le moment de l'acier et celui du béton homogénéisé :
📋 Données d'Entrée
| Donnée | Valeur |
|---|---|
| Aire Acier \( A_a \) | 11 600 mm² |
| Aire Eq. Béton \( A_{\text{eq},c} \) | 37 735.85 mm² |
| Pos. Acier \( z_a \) | 250 mm |
| Pos. Béton \( z_c \) | 600 mm |
Gardez les unités en mm et mm³ tout au long du calcul. Convertir en mètres à ce stade introduit trop de zéros après la virgule et augmente le risque d'erreur.
📝 Calculs Détaillés
1. Moment statique de la poutre Acier (\( S_a \)) :
On effectue le produit de l'aire d'acier par la distance de son centre à l'origine.
2. Moment statique du Béton Homogénéisé (\( S_c \)) :
On effectue le produit de l'aire équivalente par la distance de son centre.
3. Moment statique Total (\( S_{\text{tot}} \)) :
Somme arithmétique des deux contributions.
Interprétation : On remarque que la contribution du béton au moment statique est prépondérante (environ 88% du total) bien que son aire ait été divisée par 6. Cela est dû à son grand bras de levier (\( z_c = 600 \) contre \( z_a = 250 \)).
✅ Interprétation Globale
Le moment statique total quantifie la distribution de la matière autour de l'origine. Sa valeur élevée reflète le fait que la majorité de la matière "utile" (pondérée) se trouve en hauteur.
L'ordre de grandeur est correct (\( 10^7 \text{ mm}^3 \)). Un moment statique est toujours positif tant que la section est au-dessus de l'axe de référence.
Une erreur de calcul ici se répercutera directement sur le résultat final. Vérifiez bien que vous utilisez l'aire homogénéisée \( A_{\text{eq},c} \) et non l'aire brute.
🎯 Objectif Scientifique
C'est l'étape de synthèse finale. Nous cherchons l'altitude \( z_G \) du centre de gravité de la section mixte. En flexion élastique pure, cet axe géométrique coïncide avec l'Axe Neutre, la ligne où la contrainte normale est nulle (passage de la compression à la traction). Connaître sa position est vital pour calculer ensuite l'inertie quadratique \( I_{Gx} \) et les contraintes maximales dans chaque matériau.
📚 Référentiel
Définition du Centre de GravitéLe centre de gravité est simplement le barycentre des surfaces pondérées. Mathématiquement, c'est la moyenne des positions \( z \), pondérée par les aires \( A \). C'est donc le quotient du Moment Statique Total par l'Aire Totale Homogénéisée.
L'axe neutre est le lieu géométrique des points où la contrainte normale \( \sigma \) est nulle. Dans le domaine élastique, pour une section homogénéisée, cet axe passe par le centre de gravité de la section fictive.
📊 Schéma de Synthèse (Position & Contraintes)
Quotient Moment / Aire
C'est la moyenne pondérée des positions :
📋 Données d'Entrée
| Donnée | Valeur |
|---|---|
| Moment Statique Total \( S_{\text{tot}} \) | 25 541 510 mm³ |
| Aire Acier \( A_a \) | 11 600 mm² |
| Aire Eq. Béton \( A_{\text{eq},c} \) | 37 735.85 mm² |
Le résultat \( z_G \) doit obligatoirement se situer ENTRE \( z_a \) (250mm) et \( z_c \) (600mm), plus proche du côté qui a le plus de "poids" (ici le béton).
📝 Calculs Détaillés
1. Calcul de l'Aire Totale Homogénéisée (\( A_{\text{tot,eq}} \)) :
Nous additionnons l'aire réelle de l'acier et l'aire fictive du béton.
2. Calcul de la position de l'Axe Neutre (\( z_G \)) :
Division du Moment Statique Total par l'Aire Totale.
Résultat arrondi à 2 décimales pour l'exploitation : 517.71 mm.
✅ Interprétation Globale du Résultat
L'axe neutre se situe à une altitude de 517.71 mm par rapport à la base de la poutre. Analysons sa position par rapport aux matériaux :
- La poutre acier s'arrête à \( h_a = 500 \text{ mm} \).
- L'axe neutre est donc situé à une certaine distance au-dessus de l'interface acier/béton.
Il traverse la dalle de béton dans sa partie inférieure.
Conséquence Mécanique Majeure : En flexion positive (moment fléchissant classique), tout ce qui est en dessous de l'axe neutre est tendu, tout ce qui est au-dessus est comprimé. Ici, l'intégralité du profilé acier est en traction (situation idéale pour l'acier). Seule la partie supérieure du béton (sur \( 200 - 17.71 = 182.29 \text{ mm} \)) travaille en compression. La petite tranche de béton inférieure (17.71 mm) est tendue et sera probablement fissurée et négligée dans les calculs ultimes.
Le résultat (517 mm) est cohérent avec l'intuition physique : la dalle de béton "pèse lourd" en termes de rigidité et tire l'axe neutre vers le haut, au-delà de la mi-hauteur de la poutre (250 mm).
Si \( z_G \) avait été inférieur à 500 mm, l'axe neutre aurait traversé l'âme de la poutre acier. Cela aurait signifié qu'une partie de l'acier (le haut de l'âme et la semelle supérieure) aurait été comprimée, posant des risques d'instabilité locale (voilement) qu'il aurait fallu vérifier spécifiquement.
📄 Livrable Final (Note de Calculs EXE)
| Ind. | Date | Objet de la modification | Rédacteur |
|---|---|---|---|
| A | 17/01/2026 | Création du document / Première diffusion | Jean PONT |
Détermination géométrique de la section mixte homogénéisée en acier pour vérification ELS.
Conclusion : L'axe neutre se situe dans la dalle béton, à 17.71 mm au-dessus de l'interface acier/béton. Le profilé acier est intégralement tendu.
