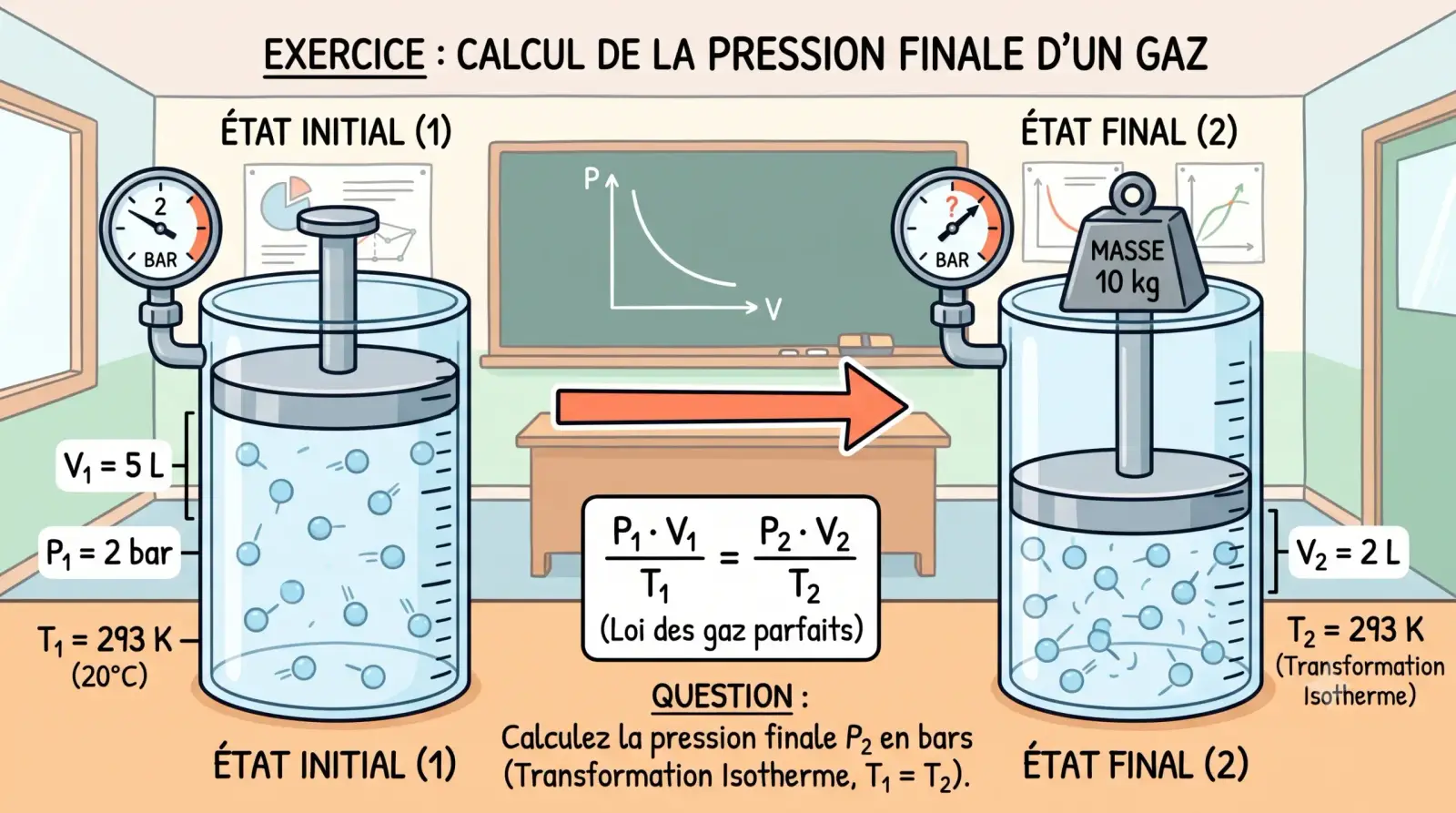

Calcul de la Pression Finale d’un gaz
Contexte : La ThermodynamiqueLa branche de la physique qui traite des relations entre la chaleur et les autres formes d'énergie (mécanique, électrique, chimique) et, par extension, des relations entre toutes les formes d'énergie. est essentielle en ingénierie pour comprendre et concevoir des systèmes comme les moteurs, les réfrigérateurs ou les centrales électriques.
Cet exercice porte sur un cas fondamental : le comportement d'une quantité fixe de gaz parfait enfermée dans un récipient rigide lorsque sa température change. Nous allons appliquer les lois des gaz parfaits pour prédire l'évolution de la pressionLa force exercée par un fluide par unité de surface. Elle est généralement mesurée en Pascals (Pa) ou en bars., un calcul crucial pour assurer la sécurité et l'efficacité de nombreux procédés industriels.
Remarque Pédagogique : Cet exercice vous apprendra à appliquer la loi de Gay-Lussac pour une transformation à volume constant et à maîtriser les conversions d'unités indispensables entre les degrés Celsius et les Kelvin.
Objectifs Pédagogiques
- Comprendre et appliquer la loi des gaz parfaits dans un cas simple.
- Maîtriser la conversion des températures de Celsius en Kelvin.
- Calculer une pression finale lors d'une transformation isochoreUn processus thermodynamique qui se déroule à volume constant. Dans un tel processus, le travail effectué par le système est nul..
- Effectuer des conversions d'unités de pression (Pascals et bars).
Données de l'étude
Schéma du Dispositif Expérimental
| Paramètre | Symbole | Valeur | Unité |
|---|---|---|---|
| Volume du réservoir | \(V\) | 50 | Litres |
| Pression initiale | \(P_1\) | 101325 | Pa |
| Température initiale | \(T_1\) | 20 | °C |
| Température finale | \(T_2\) | 150 | °C |
Questions à traiter
- Convertir les températures initiale et finale en Kelvin (K).
- Énoncer la loi qui relie la pression et la température à volume constant.
- Calculer la pression finale \(P_2\) dans le réservoir en Pascals (Pa).
- Exprimer cette pression finale \(P_2\) en bars.
- Analyser la variation de pression et conclure sur les risques potentiels.
Les bases sur les Gaz Parfaits
Le comportement des gaz réels à basse pression et haute température peut être modélisé avec une bonne précision par la loi des gaz parfaits. Cette loi relie la pression, le volume, la quantité de matière (en moles) et la température d'un gaz.
1. Loi des Gaz Parfaits
L'équation d'état d'un gaz parfait est donnée par :
\[ PV = nRT \]
Où \(P\) est la pression, \(V\) le volume, \(n\) le nombre de moles, \(R\) la constante des gaz parfaits (\(8.314 \text{ J/(mol·K)}\)), et \(T\) la température absolueUne mesure de la température basée sur une échelle où le zéro absolu (la température la plus froide possible) est 0. L'unité standard est le Kelvin (K)..
2. Loi de Gay-Lussac (Transformation Isochore)
Pour une quantité de gaz donnée (\(n = \text{constante}\)) maintenue à volume constant (\(V = \text{constante}\)), la loi des gaz parfaits se simplifie. On peut écrire \(\frac{P}{T} = \frac{nR}{V} = \text{constante}\). Ainsi, pour deux états 1 et 2 :
\[ \frac{P_1}{T_1} = \frac{P_2}{T_2} \]
Cette relation montre que la pression est directement proportionnelle à la température absolue.
Correction : Calcul de la Pression Finale d’un gaz
Question 1 : Convertir les températures initiale et finale en Kelvin (K).
Principe
En thermodynamique, les lois des gaz décrivent le comportement des particules en fonction de leur énergie. La température absolue (en Kelvin) est la seule qui soit directement proportionnelle à l'énergie cinétique moyenne des particules. Le zéro absolu (0 K) est l'état théorique où toute agitation thermique cesse. Utiliser une échelle relative comme le Celsius, dont le zéro est arbitraire (point de congélation de l'eau), fausserait tous les calculs de ratios.
Mini-Cours
L'échelle Kelvin est une échelle de température absolue. Cela signifie que son point zéro est le zéro absolu. Contrairement aux degrés Celsius ou Fahrenheit, elle ne contient pas de valeurs négatives. La taille d'un kelvin est identique à celle d'un degré Celsius, ce qui rend la conversion simple : il s'agit d'une simple translation de l'échelle.
Remarque Pédagogique
Prenez le réflexe : dès que vous voyez une formule de thermodynamique impliquant un \(T\) (comme \(PV=nRT\) ou \(P_1/T_1 = P_2/T_2\)), votre premier geste doit être de vérifier que toutes vos températures sont en Kelvin. C'est la source d'erreur n°1 pour les débutants.
Normes
Le Kelvin (K) est l'unité de base de la température thermodynamique dans le Système International d'unités (SI). Son utilisation est la norme dans tous les domaines scientifiques et techniques pour garantir l'universalité et la cohérence des calculs.
Formule(s)
Formule de conversion Celsius vers Kelvin
Hypothèses
Nous supposons que les thermomètres utilisés sont correctement calibrés et que la valeur de 273.15 pour le décalage entre les échelles est suffisamment précise for cet exercice.
Donnée(s)
Les températures fournies par l'énoncé sont :
| Paramètre | Symbole | Valeur | Unité |
|---|---|---|---|
| Température initiale | \(T_1\) | 20 | °C |
| Température finale | \(T_2\) | 150 | °C |
Astuces
Pour des calculs rapides et si la précision n'est pas critique, on peut parfois arrondir la constante de conversion à 273. Cependant, pour des calculs d'ingénierie, il est toujours préférable d'utiliser la valeur complète de 273.15.
Schéma (Avant les calculs)
Relation entre les échelles Celsius et Kelvin
Calcul(s)
Calcul de la température initiale en Kelvin
Calcul de la température finale en Kelvin
Schéma (Après les calculs)
Visualisation des Températures sur une Échelle
Réflexions
On remarque que l'augmentation de température de 130 \(^\circ\text{C}\) (de 20 à 150) correspond à une augmentation de 130 K (de 293.15 à 423.15). Cependant, le ratio \(T_2/T_1\) en Kelvin (\(423.15 / 293.15 \approx 1.44\)) est très différent de celui en Celsius (\(150 / 20 = 7.5\)). C'est ce ratio qui est physiquement significatif.
Points de vigilance
L'erreur la plus commune en thermodynamique est d'oublier cette conversion. Si vous utilisez les valeurs en Celsius dans les ratios (comme \(P_2/P_1 = T_2/T_1\)), les résultats seront complètement faux. Par exemple, une température passant de 1°C à 2°C n'est pas un doublement de la température thermodynamique !
Points à retenir
Pour maîtriser cette étape, retenez simplement la formule de conversion et le fait qu'elle est obligatoire pour les calculs de gaz parfaits.
- Formule : \(T(\text{K}) = T(^\circ\text{C}) + 273.15\).
- Raison : Nécessité d'une échelle de température absolue.
Le saviez-vous ?
L'échelle Kelvin est nommée d'après l'ingénieur et physicien William Thomson, 1er Baron Kelvin. Il a été le premier à formuler la nécessité d'une "échelle de température thermodynamique absolue" en 1848.
FAQ
Résultat Final
A vous de jouer
La température d'ébullition de l'azote liquide est de -196 \(^\circ\text{C}\). Quelle est cette température en Kelvin ?
Question 2 : Énoncer la loi qui relie la pression et la température à volume constant.
Principe
Lorsqu'on chauffe un gaz dans un récipient fermé et rigide, les molécules de gaz gagnent de l'énergie cinétique. Elles se déplacent plus vite et frappent les parois du récipient plus souvent et avec plus de force. L'effet combiné de ces millions de collisions plus énergétiques se traduit, à l'échelle macroscopique, par une augmentation de la pression.
Mini-Cours
Cette relation a été étudiée par Joseph Louis Gay-Lussac au début du 19ème siècle. Pour une masse et un volume de gaz fixes, il a démontré expérimentalement que la pression du gaz est directement proportionnelle à sa température absolue. C'est la Loi de Gay-Lussac, un cas particulier de la loi des gaz parfaits (\(PV=nRT\)) où V, n et R sont constants.
Remarque Pédagogique
Voyez la loi de Gay-Lussac comme une "photographie" de la loi des gaz parfaits où l'on a "gelé" le volume et la quantité de matière pour n'observer que la relation directe entre P et T. C'est une simplification très puissante pour résoudre les problèmes isochores.
Normes
La loi de Gay-Lussac, en tant que composante de la loi des gaz parfaits, est une loi fondamentale de la physique et de la chimie. Elle est enseignée dans le monde entier et constitue la base de la modélisation des gaz dans des conditions proches de l'idéalité.
Formule(s)
Loi de Gay-Lussac
Hypothèses
La validité de cette loi repose sur trois hypothèses fondamentales : le système est fermé (la quantité de gaz \(n\) est constante, pas de fuites), le volume est constant (le récipient est indéformable), et le gaz se comporte comme un gaz parfait.
Donnée(s)
Cette question est théorique et ne nécessite pas de données numériques, mais elle s'appuie sur le contexte de l'exercice où le volume du réservoir est bien constant.
Astuces
Pour vous souvenir de la relation, pensez simplement "P sur T est constant". Si T augmente, P doit augmenter pour que la fraction reste la même. Cela vous évite de mémoriser par cœur la formule et vous permet de la retrouver logiquement.
Schéma (Avant les calculs)
Transformation Isochore
Calcul(s)
Il n'y a pas de calcul numérique pour cette question, il s'agit d'énoncer la loi. La loi dérive de \(P=(nR/V)T\). Comme le terme \((nR/V)\) est constant, on a \(P = k \cdot T\), d'où \(P/T = k\).
Schéma (Après les calculs)
Relation Linéaire Pression-Température
Réflexions
Le schéma d'une droite passant par l'origine (pour P en fonction de T en Kelvin) est une représentation visuelle puissante de la proportionnalité directe. Si on doublait la température absolue, la pression doublerait aussi.
Points de vigilance
Ne confondez pas la loi de Gay-Lussac (P et T à V constant) avec la loi de Charles (V et T à P constant) ou la loi de Boyle-Mariotte (P et V à T constant). Chacune s'applique à une situation thermodynamique différente.
Points à retenir
- Transformation à volume constant \(\Rightarrow\) Isochore.
- Loi associée : Loi de Gay-Lussac.
- Relation : La pression est directement proportionnelle à la température absolue (\(P \propto T\)).
Le saviez-vous ?
Joseph Louis Gay-Lussac était un aventurier scientifique ! En 1804, il est monté à une altitude de 7 016 mètres dans un ballon à hydrogène pour étudier l'atmosphère terrestre, un record qui a tenu pendant près de 50 ans.
FAQ
Résultat Final
A vous de jouer
Dans un processus isochore, si la pression triple, que fait la température absolue ?
Question 3 : Calculer la pression finale \(P_2\) dans le réservoir en Pascals (Pa).
Principe
Maintenant que la relation mathématique est établie (\(P_1/T_1 = P_2/T_2\)) et que les températures sont dans la bonne unité (Kelvin), nous pouvons utiliser l'algèbre pour isoler l'inconnue, qui est ici la pression finale \(P_2\). Le calcul consiste ensuite à appliquer numériquement cette formule réarrangée.
Mini-Cours
Le calcul de l'état final d'un système est au cœur de la thermodynamique. En utilisant une loi d'état comme celle de Gay-Lussac, on peut prédire une variable (ici \(P_2\)) si on connaît l'état initial (\(P_1\), \(T_1\)) et une seule variable de l'état final (\(T_2\)). C'est une démarche prédictive fondamentale en ingénierie.
Remarque Pédagogique
Organisez toujours votre travail : 1. Posez la formule littérale. 2. Isolez l'inconnue (toujours littéralement). 3. Remplacez par les valeurs numériques avec leurs unités. Cette méthode réduit drastiquement les risques d'erreur de calcul et permet une relecture facile.
Normes
Bien qu'il ne s'agisse pas d'une norme de conception, ce type de calcul est une étape préliminaire obligatoire dans l'application de normes sur les équipements sous pression (comme la DESP 2014/68/UE en Europe) pour vérifier les conditions de service d'un appareil.
Formule(s)
Formule de la pression finale
Hypothèses
Nous rappelons les hypothèses nécessaires à ce calcul : le réservoir est parfaitement rigide et étanche (V et n sont constants) et l'air se comporte comme un gaz parfait dans la plage de température et de pression étudiée.
Donnée(s)
Nous utilisons la pression initiale de l'énoncé et les températures converties à la question 1.
| Paramètre | Symbole | Valeur | Unité |
|---|---|---|---|
| Pression initiale | \(P_1\) | 101325 | Pa |
| Température initiale | \(T_1\) | 293.15 | K |
| Température finale | \(T_2\) | 423.15 | K |
Astuces
Avant de calculer, on peut anticiper le résultat. La température augmente, donc la pression doit augmenter. Le rapport \(T_2/T_1\) est d'environ 423/293, soit \(\approx 1.44\). La pression finale devrait donc être environ 44% plus élevée que la pression initiale.
Schéma (Avant les calculs)
Visualisation des Données du Calcul
Calcul(s)
Application numérique
Schéma (Après les calculs)
Comparaison des Pressions Initiale et Finale
Réflexions
Le résultat de 146 276 Pa est bien supérieur à la pression initiale de 101 325 Pa, ce qui est cohérent avec l'augmentation de température. L'augmentation est de près de 45 000 Pa, ce qui n'est pas négligeable.
Points de vigilance
Assurez-vous de ne pas inverser le ratio des températures. C'est une erreur fréquente. Puisque la température augmente, le ratio (\(T_2/T_1\)) doit être supérieur à 1. Si vous obtenez une pression finale inférieure à la pression initiale alors que vous chauffez, vous avez probablement inversé le ratio.
Points à retenir
La maîtrise de cette question passe par l'application correcte de la formule. Retenez la démarche : identifier la loi, isoler l'inconnue, remplacer par les valeurs avec les bonnes unités.
Le saviez-vous ?
Le principe de l'autocuiseur (ou "cocotte-minute") est basé sur cette loi. En chauffant l'eau dans un récipient fermé, on augmente la pression. À une pression plus élevée, l'eau bout à une température supérieure à 100°C (environ 120°C), ce qui permet de cuire les aliments beaucoup plus rapidement.
FAQ
Résultat Final
A vous de jouer
En gardant les mêmes conditions initiales (\(P_1=101325 \text{ Pa}\), \(T_1=20\ ^\circ\text{C}\)), quelle serait la pression finale (en Pa) si on chauffait le réservoir à seulement 100 \(^\circ\text{C}\) ?
Question 4 : Exprimer cette pression finale \(P_2\) en bars.
Principe
Le Pascal (Pa) est l'unité du Système International pour la pression, mais sa valeur est très petite (la pression atmosphérique est d'environ 100 000 Pa). Pour des raisons pratiques, les ingénieurs utilisent souvent des unités plus grandes comme le bar, qui est très proche de la pression atmosphérique moyenne. La conversion d'unités est une compétence de base pour communiquer efficacement des résultats techniques.
Mini-Cours
Le bar est une unité de pression définie comme exactement 100 000 Pascals. Elle ne fait pas partie du Système International (SI), mais son usage est accepté. D'autres unités existent, comme l'atmosphère technique (at), le psi (pound per square inch) dans le système impérial, ou les millimètres de mercure (mmHg) pour les mesures de vide ou de pression sanguine.
Remarque Pédagogique
Lorsque vous présentez un résultat, demandez-vous toujours qui est votre public. Un scientifique préférera les Pascals, tandis qu'un technicien travaillant sur un compresseur d'air sera plus habitué aux bars. Savoir jongler entre les unités est un signe de professionnalisme.
Normes
Le Système International d'unités (SI) préconise l'utilisation du Pascal et de ses multiples (kPa, MPa, GPa). Cependant, le Bureau International des Poids et Mesures (BIPM) reconnaît le bar comme une unité non-SI dont l'usage est toléré en raison de sa large utilisation.
Formule(s)
Formule de conversion Pascal vers Bar
Hypothèses
Ce calcul repose sur la définition standard et internationalement reconnue du bar.
Donnée(s)
Nous utilisons la pression calculée à la question précédente.
| Paramètre | Symbole | Valeur | Unité |
|---|---|---|---|
| Pression finale | \(P_2\) | 146276 | Pa |
Astuces
Pour convertir de Pa en bar, il suffit de décaler la virgule de 5 rangs vers la gauche. Pour un chiffre comme 146276, cela donne 1.46276. C'est un calcul mental rapide et efficace.
Schéma (Avant les calculs)
Conversion d'Unités de Pression
Calcul(s)
Conversion de la pression en bar
Schéma (Après les calculs)
Résultat de la Conversion
Réflexions
La pression est passée de la pression atmosphérique (environ 1.013 bar) à 1.46 bar. La valeur en bar est plus "parlante" : on voit immédiatement qu'on est à environ 1.5 fois la pression atmosphérique. On parle ici de pression absolue. Un manomètre standard, qui mesure la pression par rapport à l'atmosphère, indiquerait une surpression de \(1.46 - 1.013 = 0.447\) bar.
Points de vigilance
Faites attention à ne pas confondre le bar (100 000 Pa) et l'atmosphère standard (atm), qui vaut exactement 101 325 Pa. Bien qu'elles soient très proches, l'utilisation de l'une pour l'autre peut introduire une erreur de 1.3% dans les calculs.
Points à retenir
La conversion clé à mémoriser est \(1 \text{ bar} = 10^5 \text{ Pa}\). Maîtrisez-la pour pouvoir passer facilement de l'unité scientifique (Pa) à l'unité pratique (bar).
Le saviez-vous ?
L'unité "bar" vient du mot grec "βάρος" (baros), qui signifie "poids". C'est la même racine que pour le mot "baromètre", l'instrument qui mesure la pression (le "poids" de l'air).
FAQ
Résultat Final
A vous de jouer
La pression dans un pneu de voiture est de 2.5 bars "relatifs" (au-dessus de la pression atmosphérique). Quelle est sa pression absolue en Pascals ? (Prendre \(P_{\text{atm}} \approx 1\) bar).
Question 5 : Analyser la variation de pression et conclure sur les risques potentiels.
Principe
Cette question finale est la plus importante pour un ingénieur. Elle vise à connecter le calcul théorique à la réalité de la sécurité industrielle. Un chiffre n'a de valeur que s'il est interprété dans son contexte. Nous devons évaluer si l'augmentation de pression calculée est acceptable ou si elle représente un danger.
Mini-Cours
Tout équipement conçu pour contenir un fluide sous pression (réservoir, tuyauterie, réacteur) possède une "Pression Maximale de Service Admissible" (PMS ou MAWP en anglais). Cette valeur, calculée par le fabricant selon des codes de construction stricts, ne doit jamais être dépassée. Pour éviter cela, des dispositifs de sécurité, comme les soupapes de sûreté ou les disques de rupture, sont obligatoires.
Remarque Pédagogique
Un bon ingénieur ne se contente pas de calculer ; il évalue, critique et anticipe. Demandez-vous toujours : "Et si ?". "Et si la température monte plus que prévu ?", "Et si le matériau a un défaut ?", "Quel est le pire scénario ?". C'est cette pensée critique qui prévient les accidents.
Normes
La conception, la fabrication et l'inspection des équipements sous pression sont très réglementées. En Europe, la Directive des Équipements Sous Pression (DESP 2014/68/UE) fixe les exigences essentielles de sécurité. Aux États-Unis, c'est le code ASME (American Society of Mechanical Engineers) qui fait autorité.
Formule(s)
Formule de l'augmentation en pourcentage
Hypothèses
Nous analysons le risque en supposant que le réservoir ne possède initialement aucun dispositif de protection contre la surpression, afin d'évaluer le danger brut.
Donnée(s)
Nous utilisons les pressions initiale et finale.
| Paramètre | Symbole | Valeur | Unité |
|---|---|---|---|
| Pression initiale | \(P_1\) | 1.013 | bar |
| Pression finale | \(P_2\) | 1.46 | bar |
Schéma (Avant les calculs)
Évolution de la Pression vers une Limite de Sécurité
Calcul(s)
Calcul de l'augmentation relative
Schéma (Après les calculs)
Évolution de la Pression vers une Limite de Sécurité
Réflexions
La pression à l'intérieur du réservoir a augmenté de près de 45%. Bien que la valeur absolue de 1.46 bar ne soit pas extrêmement élevée, cette augmentation est significative. Chaque récipient sous pression est conçu pour résister à une pression maximale de service. Le chauffage non contrôlé d'un récipient fermé est une cause fréquente d'accidents industriels.
Points de vigilance
Risque d'explosion : Si la température continuait d'augmenter, la pression augmenterait proportionnellement. Si la pression calculée dépasse la pression maximale admissible du réservoir (Pression de Timbre), il y a un risque de rupture brutale et d'explosion. C'est pourquoi les réservoirs sous pression sont toujours équipés d'une soupape de sécurité qui s'ouvre pour relâcher la pression si elle devient trop élevée.
Points à retenir
Le principal point à retenir est qu'un calcul physique doit toujours être suivi d'une analyse de risque. Chauffer un fluide dans une enceinte fermée génère une augmentation de pression potentiellement dangereuse qui doit être contrôlée.
Le saviez-vous ?
Une simple bombe aérosol laissée en plein soleil dans une voiture peut voir sa température augmenter suffisamment pour que la pression interne du gaz propulseur dépasse la limite de résistance de la canette, provoquant une explosion. C'est une application directe et quotidienne de la loi de Gay-Lussac !
FAQ
Résultat Final
A vous de jouer
Si le réservoir a une pression maximale de service de 2 bars (absolus), quelle est la température maximale en \(^\circ\text{C}\) que l'air peut atteindre avant que la limite ne soit atteinte ? (Conditions initiales : \(P_1=1.01325\) bar, \(T_1=20\ ^\circ\text{C}\))
Outil Interactif : Simulateur de Pression Isochore
Utilisez les curseurs pour faire varier les températures initiale et finale d'un gaz dans un volume fixe et observez l'impact direct sur la pression finale. La pression initiale est fixée à 1.013 bar.
Paramètres d'Entrée
Résultats Clés
Quiz Final : Testez vos connaissances
1. La loi de Gay-Lussac s'applique à une transformation...
2. Pourquoi doit-on utiliser la température en Kelvin dans les lois des gaz ?
3. Si la température absolue (en K) d'un gaz dans un récipient fermé double, sa pression...
4. Une température de -273.15 °C correspond à :
5. Que se passe-t-il si la pression d'un gaz dans un récipient dépasse sa pression maximale admissible ?
Glossaire
- Loi de Gay-Lussac
- Loi de la thermodynamique qui stipule que, pour une quantité donnée de gaz à volume constant, la pression est directement proportionnelle à la température absolue.
- Pression
- La force exercée par les particules d'un gaz sur les parois de son contenant, par unité de surface. Unité SI : Pascal (Pa).
- Température Absolue
- Mesure de la température sur une échelle commençant au zéro absolu. L'unité est le Kelvin (K). \(0 \text{ K} = -273.15\ ^\circ\text{C}\).
- Thermodynamique
- La science qui étudie les relations entre la chaleur, le travail et l'énergie, et les conversions de l'une en l'autre.
- Transformation Isochore
- Un processus thermodynamique qui se déroule à volume constant (\(V = \text{constante}\)). Aucun travail mécanique n'est produit.
