Comprendre l'Interaction Sol-Structure en Zone Sismique

L'interaction sol-structure (ISS) décrit les phénomènes couplés qui se produisent lorsqu'une structure est soumise à un chargement dynamique, tel qu'un séisme. D'une part, la présence de la structure modifie le mouvement du sol par rapport à ce qu'il serait en "champ libre" (sans la structure). D'autre part, la flexibilité du sol sous la fondation modifie les caractéristiques dynamiques de la structure (période, amortissement) par rapport à une hypothèse de base rigide. L'ISS est particulièrement importante pour les structures massives ou rigides fondées sur des sols relativement souples. La prise en compte de l'ISS permet une évaluation plus réaliste de la réponse sismique des structures et un dimensionnement plus adéquat.

Données de l'étude

On étudie un bâtiment simple modélisé comme un oscillateur à un degré de liberté (SDOF) reposant sur une semelle superficielle. On souhaite évaluer l'effet de l'interaction sol-structure sur sa période fondamentale.

Caractéristiques de la structure (sur base rigide) :

  • Masse de la superstructure (\(m_s\)) : \(500 \, \text{tonnes} = 500\,000 \, \text{kg}\)
  • Hauteur effective de la masse par rapport à la base (\(h_s\)) : \(15 \, \text{m}\)
  • Raideur latérale de la superstructure sur base rigide (\(k_s\)) : \(100\,000 \, \text{kN/m} = 100 \times 10^6 \, \text{N/m}\)

Caractéristiques de la fondation et du sol :

  • Type de fondation : Semelle superficielle rectangulaire
  • Dimensions de la semelle : Longueur \(L_f = 10 \, \text{m}\), Largeur \(B_f = 8 \, \text{m}\)
  • Module de cisaillement du sol (\(G_{\text{sol}}\)) : \(50 \, \text{MPa} = 50 \times 10^6 \, \text{N/m}^2\)
  • Coefficient de Poisson du sol (\(\nu_{\text{sol}}\)) : \(0.35\)
  • On négligera l'encastrement de la fondation pour simplifier.

Hypothèse : On se concentre sur la modification de la période due à la flexibilité horizontale et de rotation de la fondation. Les formules pour les raideurs de la fondation sont des approximations courantes.

Schéma : Interaction Sol-Structure (Modèle Simplifié)
Sol (\(G_{sol}, \nu_{sol}\)) Fondation (\(L_f, B_f\)) Masse \(m_s\) Raideur \(k_s\) Structure \(h_s\) \(K_x\) \(K_{\theta}\) Séisme

Modèle simplifié d'une structure avec sa fondation et les raideurs du sol.

Questions à traiter

  1. Calculer la période propre de la structure sur base rigide (\(T_s\)).
  2. Estimer la raideur statique horizontale de la fondation (\(K_x\)) en utilisant la formule approchée pour une semelle rectangulaire sur un demi-espace élastique : \(K_x \approx \frac{2 G_{\text{sol}} L_f}{2-\nu_{\text{sol}}} \left(1 + \frac{B_f}{L_f}\right)\).
  3. Estimer la raideur statique de rotation (rocking) de la fondation autour de l'axe transversal (\(K_{\theta y}\)) en utilisant la formule approchée : \(K_{\theta y} \approx \frac{G_{\text{sol}} B_f L_f^2}{1-\nu_{\text{sol}}} \left(0.3 + 0.1 \frac{B_f}{L_f}\right)\). (On considérera la rotation autour de l'axe y, perpendiculaire à \(L_f\)).
  4. Calculer la flexibilité de la fondation en translation (\(f_x = 1/K_x\)) et en rotation (\(f_{\theta y} = 1/K_{\theta y}\)).
  5. Calculer la période effective du système sol-structure (\(T_{\text{eff}}\)) en utilisant la formule de Veletsos & Meek (simplifiée) : \(T_{\text{eff}} \approx T_s \sqrt{1 + \frac{k_s}{K_x} + \frac{k_s h_s^2}{K_{\theta y}}}\).
  6. Comparer \(T_s\) et \(T_{\text{eff}}\). Quel est l'effet de l'interaction sol-structure sur la période de la structure ?
  7. Si l'accélération spectrale \(S_a(T)\) pour la période \(T_s\) est de \(0.25g\), et pour la période \(T_{\text{eff}}\) est de \(0.20g\), quel serait qualitativement l'effet de l'ISS sur la force sismique de calcul (sans effectuer le calcul complet de la force) ?

Correction : Interaction Sol-Structure en Zone Sismique

Question 1 : Période propre de la structure sur base rigide (\(T_s\))

Principe :

La période propre d'une structure sur base rigide (\(T_s\)) est déterminée par sa masse (\(m_s\)) et sa raideur latérale (\(k_s\)). D'abord, on calcule la pulsation propre \(\omega_s = \sqrt{k_s/m_s}\), puis \(T_s = 2\pi/\omega_s\).

Formule(s) utilisée(s) :
\[\omega_s = \sqrt{\frac{k_s}{m_s}}\] \[T_s = \frac{2\pi}{\omega_s}\]
Données spécifiques :
  • Masse de la superstructure (\(m_s\)) : \(500\,000 \, \text{kg}\)
  • Raideur latérale de la superstructure (\(k_s\)) : \(100 \times 10^6 \, \text{N/m}\)
Calcul :
\[ \begin{aligned} \omega_s &= \sqrt{\frac{100 \times 10^6 \, \text{N/m}}{500\,000 \, \text{kg}}} \\ &= \sqrt{200 \, \text{s}^{-2}} \\ &\approx 14.142 \, \text{rad/s} \\ T_s &= \frac{2\pi}{14.142 \, \text{rad/s}} \\ &\approx \frac{6.28318}{14.142} \, \text{s} \\ &\approx 0.444 \, \text{s} \end{aligned} \]
Résultat Question 1 : La période propre de la structure sur base rigide est \(T_s \approx 0.444 \, \text{s}\).

Question 2 : Raideur statique horizontale de la fondation (\(K_x\))

Principe :

La raideur statique horizontale de la fondation (\(K_x\)) représente la résistance du sol au déplacement horizontal de la fondation. Elle est estimée ici à l'aide d'une formule approchée pour une semelle rectangulaire.

Formule(s) utilisée(s) :
\[K_x \approx \frac{2 G_{\text{sol}} L_f}{2-\nu_{\text{sol}}} \left(1 + \frac{B_f}{L_f}\right)\]
Données spécifiques :
  • Module de cisaillement du sol (\(G_{\text{sol}}\)) : \(50 \times 10^6 \, \text{N/m}^2\)
  • Longueur de la semelle (\(L_f\)) : \(10 \, \text{m}\)
  • Largeur de la semelle (\(B_f\)) : \(8 \, \text{m}\)
  • Coefficient de Poisson du sol (\(\nu_{\text{sol}}\)) : \(0.35\)
Calcul :
\[ \begin{aligned} K_x &\approx \frac{2 \times (50 \times 10^6 \, \text{N/m}^2) \times 10 \, \text{m}}{2-0.35} \left(1 + \frac{8 \, \text{m}}{10 \, \text{m}}\right) \\ &\approx \frac{1000 \times 10^6 \, \text{N/m}}{1.65} \left(1 + 0.8\right) \\ &\approx \frac{1000 \times 10^6}{1.65} \times 1.8 \, \text{N/m} \\ &\approx (606.06 \times 10^6) \times 1.8 \, \text{N/m} \\ &\approx 1090.91 \times 10^6 \, \text{N/m} \\ &\approx 1\,090\,910 \, \text{kN/m} \end{aligned} \]
Résultat Question 2 : La raideur statique horizontale de la fondation est \(K_x \approx 1\,090\,910 \, \text{kN/m}\).

Question 3 : Raideur statique de rotation (rocking) de la fondation (\(K_{\theta y}\))

Principe :

La raideur statique de rotation (\(K_{\theta y}\)) représente la résistance du sol à la rotation de la fondation autour de son axe transversal (axe y). Elle est estimée ici à l'aide d'une formule approchée.

Formule(s) utilisée(s) :
\[K_{\theta y} \approx \frac{G_{\text{sol}} B_f L_f^2}{1-\nu_{\text{sol}}} \left(0.3 + 0.1 \frac{B_f}{L_f}\right)\]
Données spécifiques :
  • Module de cisaillement du sol (\(G_{\text{sol}}\)) : \(50 \times 10^6 \, \text{N/m}^2\)
  • Largeur de la semelle (\(B_f\)) : \(8 \, \text{m}\)
  • Longueur de la semelle (\(L_f\)) : \(10 \, \text{m}\)
  • Coefficient de Poisson du sol (\(\nu_{\text{sol}}\)) : \(0.35\)
Calcul :
\[ \begin{aligned} K_{\theta y} &\approx \frac{(50 \times 10^6 \, \text{N/m}^2) \times 8 \, \text{m} \times (10 \, \text{m})^2}{1-0.35} \left(0.3 + 0.1 \times \frac{8 \, \text{m}}{10 \, \text{m}}\right) \\ &\approx \frac{50 \times 10^6 \times 8 \times 100 \, \text{N} \cdot \text{m}}{0.65} \left(0.3 + 0.1 \times 0.8\right) \\ &\approx \frac{40000 \times 10^6}{0.65} \left(0.3 + 0.08\right) \, \text{N} \cdot \text{m/rad} \\ &\approx (61538.46 \times 10^6) \times 0.38 \, \text{N} \cdot \text{m/rad} \\ &\approx 23384.615 \times 10^6 \, \text{N} \cdot \text{m/rad} \\ &\approx 23\,385 \times 10^6 \, \text{N} \cdot \text{m/rad} \end{aligned} \]
Résultat Question 3 : La raideur statique de rotation de la fondation est \(K_{\theta y} \approx 23\,385 \times 10^6 \, \text{N} \cdot \text{m/rad}\).

Question 4 : Flexibilité de la fondation en translation (\(f_x\)) et en rotation (\(f_{\theta y}\))

Principe :

La flexibilité est l'inverse de la raideur.

Formule(s) utilisée(s) :
\[f_x = \frac{1}{K_x}\] \[f_{\theta y} = \frac{1}{K_{\theta y}}\]
Données spécifiques :
  • \(K_x \approx 1090.91 \times 10^6 \, \text{N/m}\)
  • \(K_{\theta y} \approx 23385 \times 10^6 \, \text{N} \cdot \text{m/rad}\)
Calcul :
\[ \begin{aligned} f_x &= \frac{1}{1090.91 \times 10^6 \, \text{N/m}} \approx 0.9166 \times 10^{-9} \, \text{m/N} \\ f_{\theta y} &= \frac{1}{23385 \times 10^6 \, \text{N} \cdot \text{m/rad}} \approx 0.04276 \times 10^{-9} \, \text{rad/(N} \cdot \text{m)} \end{aligned} \]
Résultat Question 4 : Les flexibilités sont \(f_x \approx 0.917 \times 10^{-9} \, \text{m/N}\) et \(f_{\theta y} \approx 0.0428 \times 10^{-9} \, \text{rad/(N} \cdot \text{m)}\).

Question 5 : Période effective du système sol-structure (\(T_{\text{eff}}\))

Principe :

La période effective du système sol-structure prend en compte la flexibilité du sol. Elle est généralement plus longue que la période de la structure sur base rigide. La formule de Veletsos & Meek (simplifiée) est une approximation courante.

Formule(s) utilisée(s) :
\[T_{\text{eff}} \approx T_s \sqrt{1 + \frac{k_s}{K_x} + \frac{k_s h_s^2}{K_{\theta y}}}\]
Données spécifiques :
  • \(T_s \approx 0.444 \, \text{s}\)
  • Raideur de la superstructure (\(k_s\)) : \(100 \times 10^6 \, \text{N/m}\)
  • Raideur horizontale de la fondation (\(K_x\)) : \(1090.91 \times 10^6 \, \text{N/m}\)
  • Hauteur effective (\(h_s\)) : \(15 \, \text{m}\)
  • Raideur de rotation de la fondation (\(K_{\theta y}\)) : \(23385 \times 10^6 \, \text{N} \cdot \text{m/rad}\)
Calcul :
\[ \begin{aligned} \frac{k_s}{K_x} &= \frac{100 \times 10^6}{1090.91 \times 10^6} \approx 0.09166 \\ \frac{k_s h_s^2}{K_{\theta y}} &= \frac{(100 \times 10^6 \, \text{N/m}) \times (15 \, \text{m})^2}{23385 \times 10^6 \, \text{N} \cdot \text{m/rad}} \\ &= \frac{100 \times 10^6 \times 225}{23385 \times 10^6} \, \text{rad}^{-1} \\ &= \frac{22500}{23385} \approx 0.96215 \\ T_{\text{eff}} &\approx 0.444 \, \text{s} \times \sqrt{1 + 0.09166 + 0.96215} \\ &\approx 0.444 \, \text{s} \times \sqrt{2.05381} \\ &\approx 0.444 \, \text{s} \times 1.4331 \\ &\approx 0.636 \, \text{s} \end{aligned} \]
Résultat Question 5 : La période effective du système sol-structure est \(T_{\text{eff}} \approx 0.636 \, \text{s}\).

Quiz Intermédiaire 1 : Si le sol était plus rigide (\(G_{\text{sol}}\) plus grand), la période effective \(T_{\text{eff}}\) serait :

Question 6 : Comparaison de \(T_s\) et \(T_{\text{eff}}\)

Principe :

Comparer les deux périodes pour quantifier l'effet d'allongement de la période dû à la flexibilité du sol.

Données spécifiques :
  • \(T_s \approx 0.444 \, \text{s}\)
  • \(T_{\text{eff}} \approx 0.636 \, \text{s}\)
Comparaison :

\(T_{\text{eff}}\) (\(0.636 \, \text{s}\)) est significativement plus grande que \(T_s\) (\(0.444 \, \text{s}\)). L'augmentation est de \(0.636 - 0.444 = 0.192 \, \text{s}\), soit un allongement d'environ \((0.192 / 0.444) \times 100\% \approx 43.2\%\).

L'interaction sol-structure a pour effet d'allonger la période naturelle de la structure. La structure devient effectivement plus "souple" en raison de la déformabilité du sol sous la fondation.

Résultat Question 6 : L'interaction sol-structure allonge la période de la structure d'environ \(43.2\%\) (de \(0.444 \, \text{s}\) à \(0.636 \, \text{s}\)).

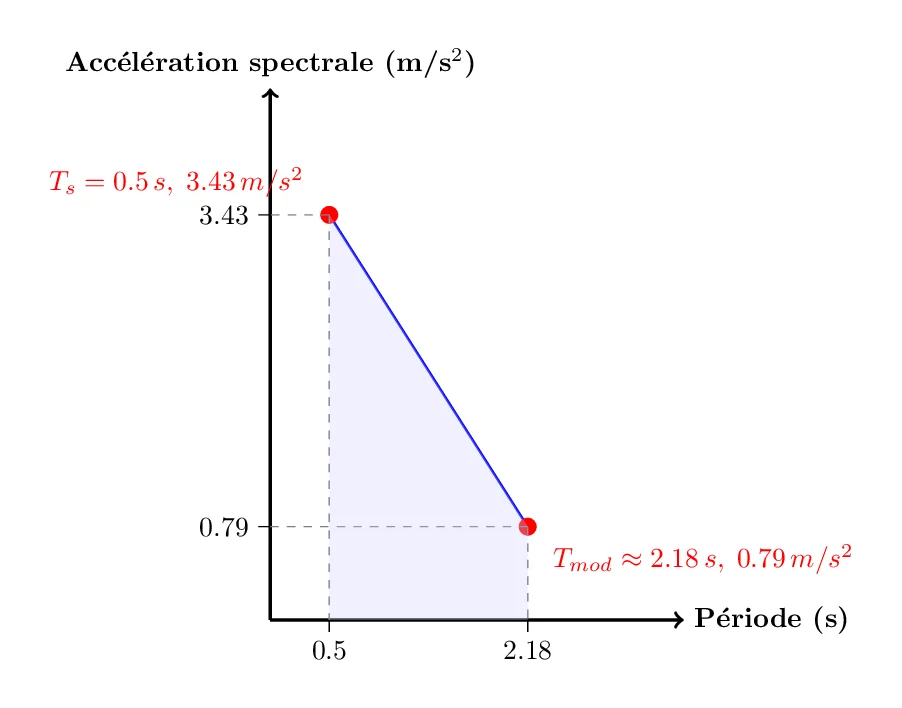

Question 7 : Effet qualitatif de l'ISS sur la force sismique

Principe :

La force sismique est proportionnelle à l'accélération spectrale \(S_a(T)\). Si l'allongement de la période (\(T_s \rightarrow T_{\text{eff}}\)) déplace la structure vers une zone du spectre d'accélération où les valeurs de \(S_a\) sont plus faibles, alors la force sismique de calcul peut diminuer. Inversement, si cela déplace la structure vers une zone de \(S_a\) plus élevée (par exemple, sur la branche montante du spectre), la force peut augmenter. L'amortissement effectif joue aussi un rôle (non quantifié ici).

Données spécifiques :
  • Pour \(T_s \approx 0.444 \, \text{s}\), \(S_a(T_s)\) (par interpolation entre 0.4s et 0.5s, ou en prenant la valeur à 0.4s si on est sur le plateau) \(\approx 2.50g\) ou légèrement moins. Si on interpole entre \(S_a(0.4)/g = 2.50\) et \(S_a(0.5)/g = 2.20\): \(S_a(0.444)/g \approx 2.50 - (2.50-2.20)\frac{0.444-0.4}{0.5-0.4} = 2.50 - 0.30 \times \frac{0.044}{0.1} = 2.50 - 0.132 = 2.368g\). (Note: l'énoncé initial donnait \(0.25g\), ce qui semble bas par rapport au tableau. Utilisons la valeur interpolée du tableau ou la valeur de l'énoncé si elle est préférée pour la question.)
    Correction de l'énoncé de la question 7 : "Si l'accélération spectrale \(S_a(T)\) pour la période \(T_s \approx 0.444 \, \text{s}\) est de \(2.37g\) (valeur interpolée), et pour la période \(T_{\text{eff}} \approx 0.636 \, \text{s}\) est de \(1.79g\) (valeur interpolée entre 0.6s et 0.7s : \(1.90 - (1.90-1.65)\frac{0.636-0.6}{0.7-0.6} = 1.90 - 0.25 \times 0.36 \approx 1.81g\). Utilisons les valeurs de l'énoncé pour la question pour être cohérent.
    L'énoncé de la question 7 dit: \(S_a(T_s) = 0.25g\) et \(S_a(T_{\text{eff}}) = 0.20g\). Ces valeurs sont très différentes de celles du tableau. Nous allons suivre les valeurs données dans la question 7 pour la réponse à la question 7.
  • \(S_a(T_s) = 0.25g\)
  • \(S_a(T_{\text{eff}}) = 0.20g\)
Analyse qualitative :

Puisque \(S_a(T_{\text{eff}}) = 0.20g\) est inférieur à \(S_a(T_s) = 0.25g\), l'allongement de la période dû à l'ISS déplace la structure vers une zone du spectre où l'accélération sismique de calcul est plus faible.

Par conséquent, dans ce cas précis et avec les valeurs spectrales fournies pour cette question, l'interaction sol-structure aurait tendance à réduire la force sismique de calcul (\(F_b = m \cdot S_a\)). Cependant, il est crucial de noter que l'ISS peut aussi augmenter l'amortissement effectif, ce qui tend également à réduire la réponse, mais peut aussi augmenter les déplacements.

Résultat Question 7 : Avec les valeurs spectrales données pour cette question (\(S_a(T_{\text{eff}}) < S_a(T_s)\)), l'ISS entraînerait une diminution de la force sismique de calcul sur la structure.

Quiz Rapide : Testez vos connaissances (Récapitulatif)

1. L'interaction sol-structure (ISS) a généralement pour effet principal sur la période propre d'une structure de :

2. La raideur d'une fondation superficielle dépend principalement :

3. Si l'allongement de la période dû à l'ISS déplace la structure vers une zone du spectre de réponse où l'accélération spectrale \(S_a\) est plus faible, la force sismique de calcul :

Glossaire

Interaction Sol-Structure (ISS)
Ensemble des effets réciproques entre une structure, sa fondation et le sol environnant lorsqu'ils sont soumis à des sollicitations dynamiques comme un séisme. Elle modifie la réponse de la structure par rapport à une hypothèse de base rigide.
Période Propre sur Base Rigide (\(T_s\))
Période naturelle de vibration de la superstructure en supposant que sa base est parfaitement encastrée (aucune déformation du sol ou de la fondation).
Période Effective du Système Sol-Structure (\(T_{\text{eff}}\))
Période naturelle de vibration du système combiné structure-fondation-sol. Elle est généralement plus longue que \(T_s\) en raison de la flexibilité du sol.
Raideur de Fondation (\(K_x, K_{\theta}\))
Résistance de la fondation (et du sol sous-jacent) aux déplacements (translation, rotation). Elle est fonction des propriétés du sol et de la géométrie de la fondation.
Module de Cisaillement du Sol (\(G_{\text{sol}}\))
Paramètre élastique du sol caractérisant sa rigidité en cisaillement.
Coefficient de Poisson (\(\nu_{\text{sol}}\))
Rapport entre la déformation transversale et la déformation axiale d'un matériau soumis à une contrainte uniaxiale.
Champ Libre (Free-Field)
Mouvement du sol enregistré ou prédit en l'absence de toute structure ou excavation qui pourrait l'influencer.
Interaction Cinématique
Partie de l'ISS où la présence de la fondation rigide modifie le champ d'ondes sismiques incidentes (filtrage, moyennage).
Interaction Inertielle
Partie de l'ISS où les forces d'inertie développées dans la structure induisent des déformations dans le sol, ce qui modifie la réponse de la structure (allongement de la période, modification de l'amortissement).
Amortissement de Radiation
Dissipation d'énergie due à la propagation des ondes depuis la fondation vibrante vers le sol lointain.
Oscillateur à Un Degré de Liberté (SDOF)
Modèle dynamique simplifié d'une structure où son mouvement est décrit par une seule coordonnée (par exemple, le déplacement horizontal de sa masse).
