Étude des Normes Électriques (NF C 15-100)

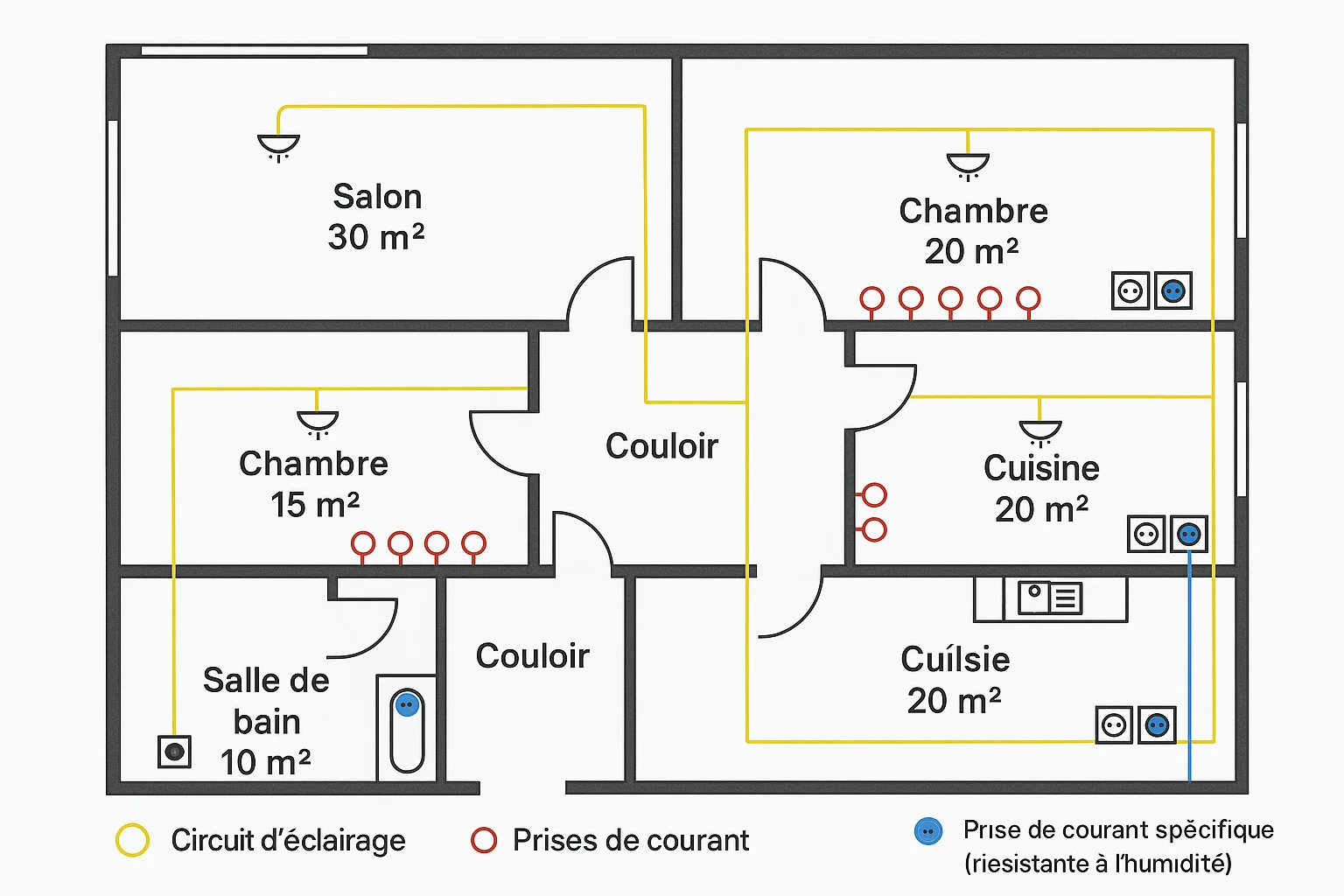

Contexte : La norme NF C 15-100Réglementation française qui fixe les règles de conception, de réalisation et d'entretien des installations électriques basse tension. Elle vise à assurer la sécurité des personnes et la conservation des biens..
La cuisine est une pièce technique qui concentre de nombreux appareils électriques puissants. Sa conception doit respecter scrupuleusement la norme NF C 15-100 pour garantir la sécurité et le bon fonctionnement de l'installation. Cet exercice vous guidera à travers les règles essentielles pour planifier l'équipement électrique d'une cuisine moderne, depuis le tableau électrique jusqu'au positionnement des prises.
Remarque Pédagogique : Cet exercice vous apprendra à traduire les exigences d'une norme réglementaire en un plan d'action concret pour une installation électrique domestique, en se concentrant sur les circuits spécialisés et les règles de câblage.
Objectifs Pédagogiques
- Identifier le nombre et le type de circuits requis pour une cuisine.
- Dimensionner correctement les protections (disjoncteursAppareil de protection qui coupe automatiquement le courant en cas de surcharge ou de court-circuit.) et les conducteurs pour chaque circuit.
- Appliquer les règles de la norme NF C 15-100 concernant le nombre et l'emplacement des prises de courant.
- Comprendre la différence entre un circuit spécialisé et un circuit de prises standard.
Données de l'étude
Appareils à Installer
| Appareil Électroménager | Puissance Maximale |
|---|---|
| Plaque de cuisson à induction | 7200 W |
| Four électrique encastrable | 3500 W |
| Lave-vaisselle | 2200 W |
| Réfrigérateur combiné | 350 W |
| Four à micro-ondes | 1200 W |
Plan de la Cuisine (15 m²)
Questions à traiter
- Déterminer le nombre de circuits spécialisésCircuit dédié à un seul appareil de forte puissance (plaque de cuisson, lave-linge, four...). Il part du tableau électrique avec une protection individuelle. obligatoires pour alimenter les appareils de cette cuisine.
- Combien de prises de courant non spécialisées (pour le petit électroménager) doivent être installées au minimum, et combien doivent être situées au-dessus du plan de travail ?
- Dimensionner le circuit de la plaque de cuisson : quel calibre de disjoncteur et quelle section de conducteurDiamètre du fil de cuivre, exprimé en mm². Plus la section est grande, plus le fil peut transporter un courant important sans chauffer. faut-il utiliser ?
- Le circuit du four électrique (3500 W) et celui du lave-vaisselle (2200 W) peuvent-ils partager le même disjoncteur ? Justifiez.
- Pour le circuit d'éclairage de la cuisine, composé de 4 points lumineux LED (10W chacun), quelle est la section de fil et le calibre de protection recommandés par la norme ?
Les bases de la NF C 15-100 pour la Cuisine
La norme NF C 15-100 définit des règles strictes pour la cuisine en raison de la concentration d'appareils et de la présence d'eau. Les principes clés sont la séparation des circuits pour éviter les surcharges et la protection des personnes contre les chocs électriques.
1. Circuits Spécialisés
Chaque appareil de forte puissance (plaque de cuisson, four, lave-linge, lave-vaisselle) doit avoir son propre circuit dédié depuis le tableau électrique. Cela évite que l'utilisation simultanée de plusieurs appareils ne fasse disjoncter l'installation.
2. Protection des Circuits
Chaque circuit doit être protégé par un disjoncteur divisionnaire dont le calibre (en Ampères, A) est adapté à la section des conducteurs et à la puissance des appareils connectés. La règle de base est :
\[ I = \frac{P}{U} \]
Où \(P\) est la puissance (W), \(U\) la tension (V), et \(I\) le courant (A). Le calibre du disjoncteur doit être supérieur ou égal à \(I\).
Correction : Étude des Normes Électriques (NF C 15-100)
Question 1 : Déterminer le nombre de circuits spécialisés obligatoires.
Principe
La norme impose de dédier une ligne électrique protégée individuellement à chaque appareil électroménager "lourd" pour garantir la sécurité et la disponibilité de l'énergie sans risque de surcharge.
Mini-Cours
La norme NF C 15-100, dans son amendement 5, liste les circuits spécialisés obligatoires dans une cuisine. Un circuit spécialisé est une ligne qui part du tableau et n'alimente qu'un seul et unique appareil. Cette pratique évite les surcharges sur les circuits de prises classiques et assure que les appareils puissants disposent de toute l'énergie nécessaire sans risque.
Remarque Pédagogique
Avant de commencer, listez toujours les appareils électroménagers prévus. Ensuite, entourez ceux qui sont connus pour être de gros consommateurs d'énergie. Cela vous donnera une première idée des circuits qui devront impérativement être dédiés.
Normes
La norme NF C 15-100 est explicite : au minimum, un circuit pour la plaque de cuisson (ou cuisinière) est obligatoire. De plus, au moins 3 autres circuits sur des prises 16A doivent être prévus pour les appareils du type four, lave-vaisselle, lave-linge, sèche-linge. Dans notre cas, le four et le lave-vaisselle entrent dans cette catégorie.
Formule(s)
Pour cette question, il n'y a pas de formule mathématique. Il s'agit d'une application directe des règles qualitatives de la norme, basée sur le dénombrement des équipements.
Hypothèses
On suppose que l'installation doit être entièrement conforme à la dernière version en vigueur de la norme NF C 15-100 pour une habitation résidentielle.
Donnée(s)
La liste des appareils à installer est la donnée d'entrée principale : Plaque de cuisson, Four, Lave-vaisselle, Réfrigérateur, Micro-ondes.
Astuces
En cas de doute, il vaut mieux prévoir un circuit spécialisé de plus que pas assez. Ajouter un circuit plus tard est bien plus complexe et coûteux. Pensez "évolutivité" de l'installation.
Schéma (Avant les calculs)
Identification des circuits spécialisés
Calcul(s)
Le calcul est un simple décompte basé sur la norme :
- Plaque de cuisson : 1 circuit spécialisé obligatoire.
- Four : 1 circuit spécialisé obligatoire.
- Lave-vaisselle : 1 circuit spécialisé obligatoire.
Schéma (Après les calculs)
Solution : 3 Circuits Spécialisés
Réflexions
Nous identifions 3 appareils qui, de par leur nature et leur puissance, exigent un circuit dédié selon la norme. Le réfrigérateur et le micro-ondes, bien que pouvant être sur un circuit dédié pour plus de confort (notamment pour le frigo, afin d'éviter qu'il soit coupé par un autre appareil), peuvent réglementairement être branchés sur le circuit des prises du plan de travail.
Points de vigilance
Attention à ne pas confondre "circuit spécialisé" et "prise spécialisée". Un circuit est la ligne depuis le tableau ; une prise spécialisée est un type de socle (ex: 32A). La plaque de cuisson a un circuit spécialisé qui aboutit à une "sortie de câble" ou une prise 32A.
Points à retenir
- La cuisine est le lieu qui requiert le plus de circuits spécialisés.
- Identifier les "gros" appareils (cuisson, lavage) est la première étape.
- Chaque circuit spécialisé a sa propre protection au tableau.
Le saviez-vous ?
La première réglementation française sur les installations électriques date de 1911. Elle a été créée suite à de nombreux incendies dans les théâtres parisiens, qui furent les premiers bâtiments à être massivement électrifiés.
FAQ
Résultat Final
A vous de jouer
Si le client ajoutait un sèche-linge dans une buanderie attenante, combien de circuits spécialisés faudrait-il au total pour la zone cuisine + buanderie ?
Question 2 : Nombre et emplacement des prises non spécialisées.
Principe
La norme vise à assurer un confort d'utilisation et à éviter l'emploi de multiprises ou de rallonges, qui sont des sources de risque. Pour cela, elle impose un nombre minimal de prises, judicieusement réparties, notamment au-dessus du plan de travail.
Mini-Cours
Les prises de courant non spécialisées, aussi appelées prises de confort, sont destinées au petit électroménager (cafetière, grille-pain, robot...). La norme NF C 15-100 définit leur nombre minimum en fonction de la surface de la cuisine. Une attention particulière est portée au plan de travail, zone d'activité principale.
Remarque Pédagogique
Quand vous dessinez le plan d'une cuisine, matérialisez le plan de travail. C'est sur cette zone que vous devrez concentrer la majorité des prises de confort. Pensez à l'usage quotidien : où le client posera-t-il sa cafetière ? Son robot ?
Normes
Pour une cuisine d'une surface supérieure à 4 m², la NF C 15-100 (amendement 5) impose un minimum de 6 prises de courant 16A non spécialisées. Parmi celles-ci, 4 au minimum doivent être installées au-dessus du plan de travail. La prise pour la hotte n'est pas comptée dans ce total.
Donnée(s)
| Paramètre | Valeur | Unité |
|---|---|---|
| \(\text{Surface de la cuisine}\) | \(15\) | \(\text{m}^2\) |
Schéma (Avant les calculs)
Plan de travail à équiper
Calcul(s)
La surface étant de 15 m², elle est supérieure à 4 m². La règle s'applique donc directement :
- Nombre total de prises minimum : 6.
- Nombre de prises sur le plan de travail minimum : 4.
Schéma (Après les calculs)
Solution : 4 prises sur plan de travail + 2 autres
Réflexions
Le minimum réglementaire est de 6 prises. Cependant, dans une cuisine moderne de 15 m², ce nombre peut s'avérer insuffisant. Il est de bon conseil de proposer au client d'en installer davantage (7 ou 8) pour un plus grand confort d'utilisation et pour anticiper de futurs besoins. Ces 6 à 8 prises peuvent être réparties sur un ou deux circuits.
Points de vigilance
Ne jamais installer une prise de courant au-dessus de l'évier ou des plaques de cuisson. La norme impose des distances de sécurité (zones de protection) pour éviter les projections d'eau ou les surchauffes.
Points à retenir
- Surface > 4 m² \(\Rightarrow\) 6 prises minimum.
- Dont 4 minimum au-dessus du plan de travail.
- La prise de la hotte est en plus.
Le saviez-vous ?
Le "P" de "Prise de courant" vient du latin "pressus", qui signifie "presser, enfoncer". Le terme décrit bien l'action de connecter une fiche.
FAQ
Résultat Final
A vous de jouer
Pour une petite kitchenette de 3.5 m², combien de prises non spécialisées sont obligatoires au minimum ?
Question 3 : Dimensionnement du circuit de la plaque de cuisson (7200 W).
Principe
Le circuit de la plaque de cuisson est celui qui transporte le plus de courant dans une habitation standard. Son dimensionnement est critique pour la sécurité. Il doit pouvoir supporter la puissance maximale de la plaque sans échauffement excessif, ce qui prévient les risques d'incendie.
Mini-Cours
Le dimensionnement d'un circuit repose sur l'adéquation entre trois éléments : la puissance de l'appareil, la section du câble et le calibre du dispositif de protection. La loi d'Ohm (\(P = U \times I\)) permet de calculer le courant. La norme impose ensuite une section de câble minimale pour un calibre de disjoncteur donné, afin que le câble ne fonde pas avant que la protection ne se déclenche.
Remarque Pédagogique
Pour les circuits de forte puissance, commencez toujours par calculer le courant (l'intensité). C'est cette valeur qui vous guidera pour choisir le bon "tuyau" (le câble) et le bon "robinet de sécurité" (le disjoncteur).
Normes
La norme NF C 15-100 est très précise pour ce circuit. Elle impose un circuit spécialisé, protégé par un disjoncteur de 32 A maximum, et alimenté par des conducteurs de section 6 mm² minimum. L'appareil est raccordé via une boîte de connexion appelée "sortie de câble" ou une prise 32A.
Formule(s)
Loi d'Ohm pour la puissance
Hypothèses
On se place dans le cadre d'une installation monophasée domestique standard, avec une tension nominale de 230V.
Donnée(s)
| Paramètre | Symbole | Valeur | Unité |
|---|---|---|---|
| \(\text{Puissance plaque}\) | \(P\) | \(7200\) | \(\text{W}\) |
| \(\text{Tension}\) | \(U\) | \(230\) | \(\text{V}\) |
Astuces
En monophasé 230V, retenez ce raccourci : 1 mm² de cuivre supporte environ 10A en toute sécurité dans des conditions standards. Pour 32A, il faut donc au moins 3.2 mm². On choisit la section standard supérieure, soit 4 mm² ou, pour plus de sécurité et conformément à la norme, 6 mm².
Schéma (Avant les calculs)
Circuit de la plaque à dimensionner
Calcul(s)
Calcul de l'intensité (I)
Le courant calculé étant de 31.3 A, nous devons choisir un calibre de disjoncteur standard immédiatement supérieur. Le calibre normalisé est 32 A. Pour cette protection de 32 A, la norme impose une section de conducteur de 6 mm².
Schéma (Après les calculs)
Solution de câblage pour la plaque
Réflexions
Le calcul confirme que la puissance de la plaque nécessite une protection de plus de 30 A. Le calibre 32 A est donc parfaitement justifié. La section de 6 mm² garantit que les fils de cuivre ne surchaufferont pas, même si la plaque fonctionne à pleine puissance pendant une longue période. Ce dimensionnement assure une marge de sécurité indispensable.
Points de vigilance
Ne jamais sous-dimensionner ce circuit. Utiliser un fil de 4 mm² ou un disjoncteur de 25 A serait non conforme et dangereux. Le risque d'incendie est réel si la section du conducteur est insuffisante pour le courant qui le traverse.
Points à retenir
- Circuit plaque de cuisson \(\Rightarrow\) Disjoncteur 32 A.
- Circuit plaque de cuisson \(\Rightarrow\) Câble de section 6 mm².
- Le calcul de l'intensité (I=P/U) est le point de départ de tout dimensionnement.
Le saviez-vous ?
L'effet Joule, qui décrit l'échauffement d'un conducteur lors du passage du courant, est à la fois la base du fonctionnement des plaques de cuisson électriques (résistives) et le principal risque (incendie) contre lequel les normes électriques cherchent à nous protéger.
FAQ
Résultat Final
A vous de jouer
Quelle section de câble faudrait-il pour une cuisinière de 5000 W sur un circuit dédié ? (Indice: calculez I, choisissez le disjoncteur, puis la section).
Question 4 : Le four et le lave-vaisselle peuvent-ils partager un circuit ?
Principe
Le principe fondamental ici est celui de la non-cumulation des risques et de la sélectivité. En séparant les circuits des appareils puissants, on s'assure que la panne ou la surcharge de l'un n'affecte pas le fonctionnement de l'autre, et on simplifie le dépannage.
Mini-Cours
La NF C 15-100 raisonne par "usage". La cuisson (four), le lavage de la vaisselle (lave-vaisselle) et le lavage du linge (lave-linge) sont considérés comme des usages distincts et critiques. La norme impose donc la spécialisation des circuits pour ces fonctions afin de garantir leur fiabilité.
Remarque Pédagogique
Imaginez la situation : vous lancez une pyrolyse du four (grosse consommation) et le lave-vaisselle se met à chauffer son eau en même temps. Si les deux sont sur le même circuit, c'est la disjonction assurée au tableau ! Séparer les circuits, c'est garantir la tranquillité d'esprit de l'utilisateur.
Normes
La norme NF C 15-100 est très claire sur ce point. Les circuits alimentant le lave-linge, le sèche-linge, le lave-vaisselle et le four doivent être spécialisés et distincts. Il est formellement interdit de les regrouper sur une même protection et un même câble.
Donnée(s)
| Appareil | Symbole | Puissance | Unité |
|---|---|---|---|
| \(\text{Four}\) | \(P_{\text{four}}\) | \(3500\) | \(\text{W}\) |
| \(\text{Lave-vaisselle}\) | \(P_{\text{lave-vaisselle}}\) | \(2200\) | \(\text{W}\) |
Schéma (Avant les calculs)
Hypothèse à tester : 1 seul circuit
Calcul(s)
Calcul de la puissance totale cumulée
Calcul de l'intensité totale cumulée
Schéma (Après les calculs)
Solution réglementaire : 2 circuits distincts
Réflexions
Le calcul montre que le courant total atteint presque 25 A. Un disjoncteur standard pour un circuit de prise est de 16 A ou 20 A. Il disjoncterait donc systématiquement en cas d'usage simultané. Même un disjoncteur 25A serait à sa limite. La norme prévient ce problème en imposant deux circuits distincts, typiquement protégés par des disjoncteurs 20 A chacun.
Points de vigilance
C'est une erreur fréquente en rénovation "légère" de vouloir brancher un nouvel appareil sur une prise existante. C'est interdit et dangereux si cette prise appartient déjà à un circuit spécialisé ou si elle n'est pas prévue pour cette puissance.
Points à retenir
- 1 appareil puissant \(\Rightarrow\) 1 circuit dédié.
- Interdiction de regrouper four, lave-vaisselle, lave-linge.
- La spécialisation des circuits prévient les surcharges et les désagréments.
Le saviez-vous ?
Le mot "ampère", l'unité de l'intensité électrique, a été nommé en l'honneur d'André-Marie Ampère, physicien français du 19ème siècle, l'un des pères fondateurs de l'électrodynamique.
FAQ
Résultat Final
A vous de jouer
Un client a un circuit protégé par un disjoncteur 20A. Il y branche son four de 3500W. Quelle puissance maximale peut-il brancher en plus sur ce circuit avant que le courant ne dépasse 20A ?
Question 5 : Dimensionnement du circuit d'éclairage.
Principe
Le circuit d'éclairage a des exigences de puissance beaucoup plus faibles que les circuits de prises, surtout avec les technologies modernes comme la LED. Le dimensionnement vise donc une protection efficace contre les courts-circuits tout en utilisant des sections de conducteurs économiques et faciles à mettre en œuvre.
Mini-Cours
La norme dissocie complètement les circuits d'éclairage des circuits de prises. Un circuit d'éclairage alimente les points lumineux fixes (plafonniers, appliques, spots). Il est protégé par un disjoncteur de plus faible calibre, et les fils utilisés sont de plus petite section, car le courant demandé est bien moindre.
Remarque Pédagogique
Pensez toujours à séparer physiquement les gaines et boîtes de dérivation de l'éclairage et des prises. Cela simplifie grandement la compréhension de l'installation et les interventions futures. Ne mélangez jamais les fils d'un circuit prise et d'un circuit lumière dans la même boîte.
Normes
La NF C 15-100 stipule que les circuits d'éclairage doivent être réalisés avec une section de conducteur de 1.5 mm² minimum. La protection doit être assurée par un disjoncteur de 16 A maximum (ou 10 A). Un même circuit peut alimenter jusqu'à 8 points lumineux.
Donnée(s)
| Paramètre | Valeur | Unité |
|---|---|---|
| \(\text{Nombre de points lumineux}\) | \(4\) | |
| \(\text{Puissance par point}\) | \(10\) | \(\text{W}\) |
Schéma (Avant les calculs)
Circuit d'éclairage à dimensionner
Calcul(s)
Calcul de la puissance totale de l'éclairage
Calcul de l'intensité de l'éclairage
Schéma (Après les calculs)
Solution réglementaire pour l'éclairage
Réflexions
Le courant calculé (0.17 A) est minuscule. Un disjoncteur de 10A ou 16A est donc très largement surdimensionné pour protéger contre une surcharge, mais il est indispensable pour la protection contre les courts-circuits. La norme impose 1.5 mm² / 16 A comme un standard qui offre une grande souplesse pour d'éventuels ajouts ou changements de luminaires pour des modèles plus puissants, tout en garantissant une sécurité parfaite.
Points de vigilance
Ne jamais utiliser une section de fil inférieure à 1.5 mm² pour un circuit d'éclairage, même si la puissance est très faible. C'est la section minimale réglementaire pour garantir une résistance mécanique suffisante du fil.
Points à retenir
- Circuit éclairage \(\Rightarrow\) Section 1.5 mm² minimum.
- Circuit éclairage \(\Rightarrow\) Disjoncteur 16 A maximum.
- Un circuit peut alimenter jusqu'à 8 points lumineux.
Le saviez-vous ?
Une ampoule LED consomme environ 8 à 10 fois moins d'électricité qu'une ampoule à incandescence pour la même quantité de lumière produite. Grâce à elles, les circuits d'éclairage des habitations sont aujourd'hui très peu chargés.
FAQ
Résultat Final
A vous de jouer
Sur un circuit d'éclairage (1.5mm²/16A), combien de spots halogènes de 50W peut-on installer au maximum (la norme limite à 8 points, mais vérifiez la puissance) ?
Outil Interactif : Calculateur de Circuit
Utilisez cet outil pour déterminer rapidement la section de conducteur et le calibre du disjoncteur recommandés par la norme pour un circuit donné en 230V.
Paramètres du Circuit
Dimensionnement Recommandé
Quiz Final : Testez vos connaissances
1. Qu'est-ce que la Gaine Technique Logement (GTL) imposée par la NF C 15-100 ?
2. Quelle est la sensibilité maximale (en mA) du dispositif différentiel qui doit protéger les personnes ?
3. Combien de prises de courant un circuit câblé en 1.5 mm² et protégé par un disjoncteur 16A peut-il alimenter au maximum ?
4. Dans une salle de bain, quel est le volume où tout appareillage électrique est interdit (sauf éclairage très basse tension) ?
5. La mise à la terre est-elle obligatoire pour une rénovation ?
Glossaire
- NF C 15-100
- Réglementation française qui fixe les règles de conception, de réalisation et d'entretien des installations électriques basse tension. Elle vise à assurer la sécurité des personnes et la conservation des biens.
- Circuit Spécialisé
- Circuit dédié à un seul appareil de forte puissance (plaque de cuisson, lave-linge, four...). Il part du tableau électrique avec une protection individuelle.
- Section de Conducteur
- Diamètre du fil de cuivre, exprimé en mm². Plus la section est grande, plus le fil peut transporter un courant important sans chauffer.
- Disjoncteur
- Appareil de protection qui coupe automatiquement le courant en cas de surcharge ou de court-circuit.
- Gaine Technique Logement (GTL)
- Espace réservé dans le logement, souvent près de l'entrée, qui regroupe en un seul point toutes les arrivées et départs des réseaux de puissance (électricité) et de communication (téléphone, internet, TV).
