Calcul de Productivité des Niveleuses en terrassement

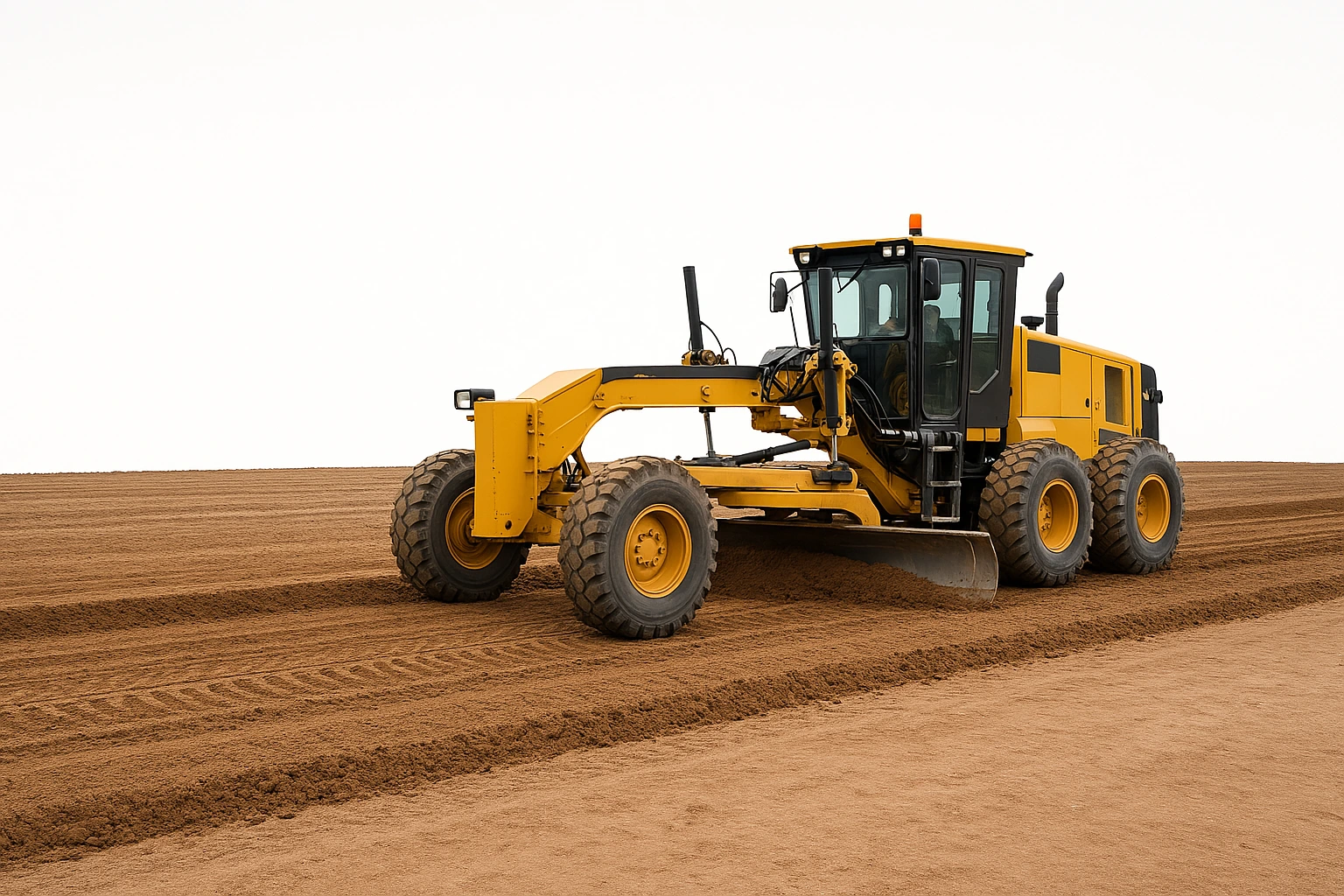

Contexte : La niveleuse, l'instrument de précision du terrassement.
Si la pelle et le bulldozer sont les forces brutes du terrassement, la niveleuseEngin de génie civil constitué d'un long châssis sur roues avec une grande lame centrale orientable, utilisée pour le réglage fin des surfaces. (ou "grader" en anglais) en est l'instrument de finition. Essentielle pour le réglage de plates-formes, la création de fossés ou l'entretien de pistes, sa productivité ne se mesure pas en volume, mais en surface traitée. Calculer son rendement est crucial pour planifier les phases de finition d'un chantier, qui conditionnent souvent la suite des travaux. Ce calcul dépend de la largeur de sa lame, de sa vitesse de travail et du nombre de passages nécessaires pour atteindre la qualité de surface requise.
Remarque Pédagogique : Cet exercice aborde une facette différente de la productivité des engins. Au lieu de se concentrer sur le volume déplacé, nous allons nous intéresser à la surface couverte. Cela implique de raisonner en termes de largeur de travail effective, de passes successives et de distance totale parcourue, des concepts clés pour tous les travaux de réglage et de finition.
Objectifs Pédagogiques
- Comprendre la notion de largeur de travail effectiveLargeur réelle de la bande de terrain traitée à chaque passage, qui est inférieure à la longueur de la lame en raison du recouvrement nécessaire entre les passes. d'une niveleuse.
- Calculer le nombre de passes nécessaires pour couvrir une surface donnée.
- Déterminer la distance totale que l'engin doit parcourir pour réaliser la tâche.
- Calculer le temps total de l'opération en fonction de la vitesse et du nombre de passes.
- Estimer la productivité pratique de la niveleuse en mètres carrés par heure (m²/h).
Données de l'étude
Schéma du Travail de la Niveleuse
| Paramètre | Symbole | Valeur | Unité |
|---|---|---|---|
| Longueur de la lame de la niveleuse | \(L_l\) | 3.60 | \(\text{m}\) |
| Largeur de recouvrement entre passes | \(L_r\) | 0.60 | \(\text{m}\) |
| Vitesse de travail moyenne | \(V_t\) | 5 | \(\text{km/h}\) |
| Nombre de passes requises | \(N_p\) | 4 | - |
| Longueur de la zone à niveler | \(D_z\) | 200 | \(\text{m}\) |
| Largeur de la zone à niveler | \(L_z\) | 80 | \(\text{m}\) |
| Efficacité du chantier | \(\eta\) | 50 | \(\text{min/h}\) |
Questions à traiter
- Calculer la largeur de travail effective \(L_e\) de la niveleuse.
- Calculer la distance totale \(D_{tot}\) que doit parcourir la niveleuse pour effectuer les 4 passes.
- Calculer le temps de travail effectif \(T_{eff}\) nécessaire pour réaliser l'ensemble de la tâche.
- Calculer la productivité pratique \(P_p\) de la niveleuse en m²/h.
Les bases du Terrassement
Avant la correction, rappelons quelques concepts fondamentaux pour le calcul de productivité d'une niveleuse.
1. Largeur de Travail Effective (\(L_e\)) :
Pour garantir une surface uniforme, les passes d'une niveleuse doivent se chevaucher. La largeur réellement traitée à chaque nouveau passage est donc la longueur de la lame moins la largeur de ce recouvrement.
2. Distance Totale Parcourue (\(D_{tot}\)) :
Pour couvrir une zone, on calcule d'abord le nombre de bandes de largeur \(L_e\) nécessaires pour couvrir la largeur totale \(L_z\). On multiplie ce nombre de bandes par la longueur de la zone \(D_z\) pour avoir la distance pour une passe, puis on multiplie par le nombre total de passes requises.
3. Productivité Pratique (\(P_p\)) :
La productivité est la surface totale traitée divisée par le temps total nécessaire. Le temps total inclut le temps de travail effectif et les temps morts (manœuvres en bout de passe, pauses), pris en compte par le coefficient d'efficacité \(\eta\).
Correction : Calcul de Productivité des Niveleuses en terrassement
Question 1 : Calculer la largeur de travail effective (\(L_e\))
Principe (le concept physique)
La niveleuse travaille en effectuant des bandes parallèles. Pour éviter de laisser une crête de matériau non traité entre deux passages, l'opérateur doit faire chevaucher chaque nouvelle passe sur la précédente. La largeur de terrain "neuf" traitée à chaque passage est donc la longueur totale de la lame moins cette zone de recouvrement.
Mini-Cours (approfondissement théorique)
La largeur de recouvrement n'est pas une valeur fixe. Elle dépend de la précision requise, du type de matériau et de l'habileté du conducteur. Un recouvrement plus important (par exemple, la moitié de la lame) garantit une meilleure qualité mais diminue la productivité. Un recouvrement trop faible risque de laisser des imperfections.
Remarque Pédagogique (le conseil du professeur)
C'est la première étape fondamentale. Toute erreur sur ce calcul de largeur effective se répercutera sur le calcul du nombre de passes, et donc sur la distance et le temps total. C'est le "pas" de travail de l'engin.
Normes (la référence réglementaire)
Il n'y a pas de norme fixant la largeur de recouvrement. Elle est déterminée par les spécifications techniques du projet (CCTP - Cahier des Clauses Techniques Particulières) qui imposent une tolérance de planéité, et par les règles de l'art de la profession. 60 cm est un recouvrement courant pour une lame de 3.60 m.
Formule(s) (l'outil mathématique)
La largeur effective est la différence entre la longueur de la lame et la largeur de recouvrement.
Hypothèses (le cadre du calcul)
On suppose que l'opérateur maintient une largeur de recouvrement constante de 0.60 m sur toute la longueur des passes.
Donnée(s) (les chiffres d'entrée)
- Longueur de la lame, \(L_l = 3.60 \, \text{m}\)
- Largeur de recouvrement, \(L_r = 0.60 \, \text{m}\)
Astuces(Pour aller plus vite)
Le calcul est une simple soustraction. L'important est de vérifier que les deux unités sont identiques (ici, les mètres) avant de procéder.
Schéma (Avant les calculs)
Principe du Recouvrement des Passes
Calcul(s) (l'application numérique)
Schéma (Après les calculs)
Largeur de Travail Effective
Réflexions (l'interprétation du résultat)
Bien que la lame mesure 3.60 m, la niveleuse ne fait progresser le travail que de 3.00 m en largeur à chaque nouvelle passe. C'est cette valeur de 3.00 m qui doit être utilisée pour calculer le nombre de bandes nécessaires pour couvrir toute la plateforme.
Points de vigilance (les erreurs à éviter)
Ne pas utiliser la longueur totale de la lame (\(L_l\)) dans les calculs de productivité. C'est une erreur classique qui conduit à une surestimation du rendement, car on oublie la nécessité de recouvrir les passes.
Points à retenir (permettre a l'apprenant de maitriser la question)
- La productivité d'une niveleuse se base sur sa largeur de travail effective.
- \(L_{\text{effective}} = L_{\text{lame}} - L_{\text{recouvrement}}\).
- Le recouvrement est indispensable pour assurer la qualité du réglage.
Le saviez-vous ? (la culture de l'ingénieur)
Les niveleuses modernes peuvent être équipées de systèmes de guidage 3D par GPS. L'opérateur n'a plus besoin de suivre des piquets plantés par un géomètre. Le système ajuste automatiquement la hauteur et l'angle de la lame en temps réel pour suivre le projet numérique, garantissant une précision millimétrique.
FAQ (pour lever les doutes)
Résultat Final (la conclusion chiffrée)
A vous de jouer(pour verifier la comprehension de l'etudiant parrapport a la question)
Avec une lame de 4.20 m et un recouvrement de 0.70 m, quelle serait la largeur effective en m ?
Question 2 : Calculer la distance totale (\(D_{tot}\))
Principe (le concept physique)
Pour niveler l'ensemble de la plateforme, la niveleuse doit la "balayer" entièrement avec sa lame. Cela implique de calculer combien de bandes de travail (de largeur effective \(L_e\)) sont nécessaires pour couvrir la largeur totale de la zone (\(L_z\)). Une fois ce nombre de bandes connu, la distance totale est simplement ce nombre de bandes multiplié par la longueur de chaque bande (\(D_z\)), le tout répété pour chaque passe requise (\(N_p\)).
Mini-Cours (approfondissement théorique)
Le nombre de bandes (\(N_b\)) se calcule par \(L_z / L_e\). Comme ce nombre doit être entier (on ne peut pas faire une fraction de bande), on arrondit toujours le résultat à l'entier supérieur. Par exemple, si le calcul donne 26.7, il faudra réaliser 27 bandes pour être sûr de couvrir toute la surface.
Remarque Pédagogique (le conseil du professeur)
Visualisez la tâche comme le fait de tondre une pelouse. Vous devez calculer combien de passages de tondeuse sont nécessaires pour couvrir toute la largeur, puis multiplier par la longueur du terrain. Ici, c'est la même logique, mais répétée 4 fois (car 4 passes sont requises).
Normes (la référence réglementaire)
Le nombre de passes n'est pas normalisé mais est une donnée essentielle du CCTP ou du plan de phasage du chantier. Il dépend de la qualité initiale du support et de la tolérance finale exigée. 4 passes est un chiffre courant pour un réglage de forme de qualité.
Formule(s) (l'outil mathématique)
D'abord, le calcul du nombre de bandes (en arrondissant à l'entier supérieur) :
Ensuite, le calcul de la distance totale :
Hypothèses (le cadre du calcul)
On suppose que les passes sont parfaitement parallèles et que la longueur de la zone de travail est constante.
Donnée(s) (les chiffres d'entrée)
- Largeur effective, \(L_e = 3.00 \, \text{m}\) (du calcul Q1)
- Largeur de la zone, \(L_z = 80 \, \text{m}\)
- Longueur de la zone, \(D_z = 200 \, \text{m}\)
- Nombre de passes, \(N_p = 4\)
Astuces(Pour aller plus vite)
Pour éviter les erreurs, calculez d'abord la distance pour une seule passe (\(D_{1passe} = N_b \times D_z\)) puis multipliez simplement par le nombre de passes total. Cela décompose le problème et rend le calcul plus clair.
Schéma (Avant les calculs)
Calcul du Nombre de Bandes
Calcul(s) (l'application numérique)
1. Calculer le nombre de bandes nécessaires pour une passe :
On arrondit à l'entier supérieur, donc \(N_b = 27\) bandes.
2. Calculer la distance totale pour les 4 passes :
Schéma (Après les calculs)
Distance Totale à Parcourir
Réflexions (l'interprétation du résultat)
Pour niveler cette plateforme, la niveleuse devra parcourir une distance considérable de 21.6 km. Ce chiffre montre que même pour une surface d'apparence modeste, le travail mécanique est important. Cette distance est la base du calcul du temps nécessaire.
Points de vigilance (les erreurs à éviter)
L'erreur la plus fréquente est d'oublier d'arrondir le nombre de bandes à l'entier supérieur. Utiliser 26.67 au lieu de 27 conduirait à sous-estimer la distance et le temps, et dans la réalité, une petite bande de terrain ne serait pas traitée.
Points à retenir (permettre a l'apprenant de maitriser la question)
- Le nombre de bandes se calcule en divisant la largeur de la zone par la largeur effective.
- Il faut toujours arrondir le nombre de bandes à l'entier supérieur.
- La distance totale dépend du nombre de bandes, de leur longueur et du nombre de passes.
Le saviez-vous ? (la culture de l'ingénieur)
Pour l'entretien des longues pistes de chantier (plusieurs kilomètres), les calculs de productivité sont cruciaux. Une bonne gestion de la vitesse et du nombre de passes permet de maintenir les pistes en bon état sans immobiliser la niveleuse trop longtemps, ce qui fluidifie le trafic des autres engins.
FAQ (pour lever les doutes)
Résultat Final (la conclusion chiffrée)
A vous de jouer(pour verifier la comprehension de l'etudiant parrapport a la question)
Si la zone faisait 100 m de large (\(L_z\)) et ne nécessitait que 2 passes (\(N_p\)), quelle serait la nouvelle distance totale en m ?
Question 3 : Calculer le temps de travail effectif (\(T_{eff}\))
Principe (le concept physique)
Le temps de travail effectif est le temps "pur" que la niveleuse passerait à effectuer sa tâche si elle travaillait sans interruption. Il s'obtient simplement en divisant la distance totale à parcourir par la vitesse de travail moyenne de l'engin. C'est un temps théorique qui ne tient pas encore compte des pauses ou des aléas.
Mini-Cours (approfondissement théorique)
La vitesse de travail est un paramètre clé. Elle dépend du rapport de boîte de vitesses engagé par l'opérateur. Une vitesse élevée (3ème ou 4ème vitesse) est utilisée pour les passes de finition légères, tandis qu'une vitesse faible (1ère ou 2ème) est nécessaire pour les passes de dégrossissage qui déplacent plus de matériau et demandent plus d'effort de traction.
Remarque Pédagogique (le conseil du professeur)
Cette étape est une application directe de la formule physique de base : \( \text{Temps} = \frac{\text{Distance}}{\text{Vitesse}} \). La seule difficulté réside, comme souvent en BTP, dans la gestion des unités. Il faut être rigoureux pour ne pas mélanger des mètres, des kilomètres et des heures.
Normes (la référence réglementaire)
Les vitesses de travail par rapport de boîte sont des données techniques fournies par les constructeurs dans les manuels d'opération. Le choix de la vitesse appropriée relève des règles de l'art et de l'expérience du conducteur pour obtenir la qualité requise sans surcharger la machine.
Formule(s) (l'outil mathématique)
La formule pour calculer le temps est :
Hypothèses (le cadre du calcul)
On suppose que la vitesse de 5 km/h est maintenue de manière constante pendant toutes les phases de travail effectif.
Donnée(s) (les chiffres d'entrée)
- Distance totale, \(D_{tot} = 21600 \, \text{m}\) (du calcul Q2)
- Vitesse de travail, \(V_t = 5 \, \text{km/h}\)
Astuces(Pour aller plus vite)
Pour éviter les erreurs de conversion, transformez toutes vos données dans un système cohérent avant de commencer le calcul. Ici, convertir la vitesse en m/h est le plus simple : \(5 \, \text{km/h} = 5000 \, \text{m/h}\). Le résultat sera directement en heures.
Schéma (Avant les calculs)
Relation Distance-Vitesse-Temps
Calcul(s) (l'application numérique)
1. Convertir la vitesse en m/h :
2. Calculer le temps de travail effectif en heures :
Schéma (Après les calculs)
Temps de Travail Effectif
Réflexions (l'interprétation du résultat)
Il faudrait 4.32 heures de travail non-stop à la niveleuse pour accomplir sa tâche. Ce chiffre représente le temps "productif". Il va maintenant servir de base pour calculer le temps réel à prévoir au planning, en incluant l'inefficacité inhérente à tout chantier.
Points de vigilance (les erreurs à éviter)
La gestion des unités est le principal point de vigilance. Une erreur commune est de diviser des mètres par des kilomètres/heure sans conversion, ce qui donne un résultat incohérent. Prenez toujours le temps de poser vos unités et de les simplifier.
Points à retenir (permettre a l'apprenant de maitriser la question)
- Le temps de travail effectif est le temps "moteur en marche et lame au sol".
- \( \text{Temps} = \text{Distance} / \text{Vitesse} \).
- La cohérence des unités (m, km, h) est absolument cruciale.
Le saviez-vous ? (la culture de l'ingénieur)
Les niveleuses sont des engins articulés, ce qui leur permet de "casser" leur châssis en deux pour tourner très court, une capacité essentielle pour les manœuvres en bout de passe ou dans les virages serrés des routes de montagne.
FAQ (pour lever les doutes)
Résultat Final (la conclusion chiffrée)
A vous de jouer(pour verifier la comprehension de l'etudiant parrapport a la question)
Si la vitesse de travail était augmentée à 8 km/h, quel serait le nouveau temps effectif en heures ?
Question 4 : Calculer la productivité pratique (\(P_p\))
Principe (le concept physique)
La productivité pratique est la performance réelle de l'engin sur le chantier. Elle répond à la question : "Combien de mètres carrés la niveleuse traite-t-elle réellement en une heure de présence sur site ?". Pour la calculer, on prend la surface totale de la zone à traiter et on la divise par le temps total que l'opération va prendre, en incluant les inefficacités (pauses, manœuvres, attentes...). Ce temps total est obtenu en divisant le temps effectif par le coefficient d'efficacité.
Mini-Cours (approfondissement théorique)
L'efficacité \(\eta\) (ici 50 min/h) peut être vue comme un rendement horaire de \((50/60) \approx 0.83\). Le temps total nécessaire au planning (\(T_{plan}\)) est donc \(T_{eff} / 0.83\). La productivité pratique est la surface totale divisée par ce \(T_{plan}\). La formule directe \(P_p = (\text{Surface} / T_{eff}) \times (50/60)\) est une manière plus rapide d'arriver au même résultat.
Remarque Pédagogique (le conseil du professeur)
C'est le chiffre final qui sera utilisé dans le planning et le budget du chantier. Il est toujours inférieur à la productivité "théorique" (qui serait calculée avec une efficacité de 60 min/h). Un bon planificateur utilise une efficacité réaliste, voire pessimiste, pour se garder une marge de sécurité.
Normes (la référence réglementaire)
L'efficacité du chantier est une donnée clé de la gestion de projet en BTP. Elle est souvent définie dans les documents de planification et suivie via les rapports de chantier journaliers. Des valeurs standards sont proposées dans les méthodologies de planification comme le "Critical Path Method" (CPM).
Formule(s) (l'outil mathématique)
La surface totale est donnée par :
Le temps total au planning, qui tient compte de l'efficacité, est :
Enfin, la productivité pratique est le rapport de la surface sur le temps total :
Hypothèses (le cadre du calcul)
On suppose que l'efficacité de 50 minutes par heure est une moyenne fiable pour toute la durée de la tâche de nivellement.
Donnée(s) (les chiffres d'entrée)
- Largeur de la zone, \(L_z = 80 \, \text{m}\)
- Longueur de la zone, \(D_z = 200 \, \text{m}\)
- Temps de travail effectif, \(T_{eff} = 4.32 \, \text{h}\) (du calcul Q3)
- Efficacité du chantier, \(\eta = 50 \, \text{min/h}\)
Astuces(Pour aller plus vite)
On peut calculer la productivité "effective" (théorique) d'abord : \(P_{eff} = \text{Surface} / T_{eff}\). Ensuite, on la corrige par le rendement : \(P_p = P_{eff} \times (50/60)\).
Schéma (Avant les calculs)
De la Théorie à la Pratique
Calcul(s) (l'application numérique)
1. Calculer la surface totale de la zone :
2. Calculer le temps total au planning :
3. Calculer la productivité pratique :
Schéma (Après les calculs)
Productivité Pratique de la Niveleuse
Réflexions (l'interprétation du résultat)
La productivité finale de la niveleuse est d'environ 3086 m² par heure. Cela signifie qu'il faudra prévoir 5.184 heures (environ 5 heures et 11 minutes) au planning pour réaliser cette tâche. Cette information permet de coordonner l'intervention de la niveleuse avec les autres corps de métier.
Points de vigilance (les erreurs à éviter)
Attention à ne pas diviser le temps par le coefficient d'efficacité en pourcentage. Une efficacité de 83% (\(50/60\)) signifie qu'il faut diviser le temps par 0.83, et non le multiplier. Le temps total au planning est toujours plus long que le temps effectif.
Points à retenir (permettre a l'apprenant de maitriser la question)
- La productivité d'une niveleuse s'exprime en surface par heure (m²/h).
- Elle se calcule en divisant la surface totale par le temps total planifié.
- Le temps planifié tient compte de l'efficacité réelle du chantier.
Le saviez-vous ? (la culture de l'ingénieur)
La position de la lame d'une niveleuse est réglable selon 3 axes de rotation et 2 axes de translation, ce qui lui permet de créer des surfaces complexes comme des dévers (pente transversale d'une route) ou des fossés en V. C'est l'un des engins les plus complexes à maîtriser parfaitement.
FAQ (pour lever les doutes)
Résultat Final (la conclusion chiffrée)
A vous de jouer(pour verifier la comprehension de l'etudiant parrapport a la question)
Si le temps effectif était de 6 heures pour une surface de 20 000 m² et une efficacité de 50 min/h, quelle serait la productivité pratique en m²/h ?
Outil Interactif : Paramètres de Production
Modifiez les paramètres du chantier pour voir leur influence sur la production horaire.
Paramètres d'Entrée
Résultats Clés
Le Saviez-Vous ?
Les premières niveleuses n'étaient pas motorisées. Il s'agissait de simples cadres en acier avec une lame, tirés par des chevaux ou des tracteurs à vapeur. L'opérateur se tenait debout sur une plateforme à l'arrière et réglait l'angle et la hauteur de la lame à l'aide de grandes manivelles. La précision dépendait entièrement de sa force et de son habileté.
Foire Aux Questions (FAQ)
Comment choisit-on le coefficient de remplissage ?
Il est généralement donné par des abaques ou des manuels de BTP. Il dépend fortement du matériau : il sera proche de 1.0 ou 1.1 pour du sable bien chargé, mais peut chuter à 0.8 pour des matériaux collants comme l'argile humide, ou à 0.6 pour des roches mal fragmentées qui laissent de grands vides dans le godet.
Qu'est-ce qui influence le plus le rendement ?
Pour des cycles courts comme celui-ci, le temps fixe (manœuvres) est prépondérant. L'habileté du conducteur et la bonne synchronisation avec les camions sont cruciales. Pour des cycles plus longs (transport sur de plus grandes distances), c'est la distance et la vitesse de l'engin qui deviennent les facteurs limitants.
Quiz Final : Testez vos connaissances
1. Si on augmente la largeur de recouvrement, la productivité horaire va...
2. Pour une même surface à traiter, si le nombre de passes requises double, le temps total de la tâche va...
- Rendement
- Volume de matériau (généralement en m³ en place) qu'un engin peut traiter par unité de temps (généralement par heure).
- Temps de Cycle
- Durée totale d'une opération répétitive pour un engin, incluant les phases de travail (chargement, transport) et les phases non productives (manœuvres, retour à vide).
- Foisonnement
- Augmentation du volume apparent d'un matériau lorsqu'il passe de l'état compact (en place) à l'état remanié (en tas). C'est un facteur clé pour dimensionner les transports.
D’autres exercices de terrassement:
0 commentaires
