Calcul de la Maturité du Béton

Exercice : Calcul de la Maturité du Béton

Calcul de la Maturité du Béton

Contexte : Le suivi de la montée en résistance du béton est une étape cruciale sur un chantier.

La maturité du bétonMéthode permettant d'estimer le développement de la résistance du béton en fonction de son historique de temps et de température de cure. est un concept qui permet d'évaluer l'avancement de l'hydratationRéaction chimique entre le ciment et l'eau, responsable du durcissement et du développement de la résistance du béton. et donc le gain de résistance, en tenant compte de la température réelle du matériau au fil du temps. Ceci est particulièrement important dans des conditions climatiques froides ou chaudes, où la vitesse de durcissement est significativement affectée. Cet exercice vous guidera à travers le calcul de l'âge équivalent, une application directe du concept de maturité.

Remarque Pédagogique : Cet exercice vous apprendra à utiliser une méthode normalisée pour prendre des décisions critiques sur un chantier, comme la date de décoffrage, en se basant sur des données réelles de température plutôt que sur une simple durée forfaitaire.

Objectifs Pédagogiques

  • Comprendre l'influence de la température sur le durcissement du béton.
  • Appliquer la méthode de l'âge équivalent selon la norme NF EN 206.
  • Calculer une maturité cumulée à partir d'un relevé de températures.
  • Interpréter le résultat pour valider une étape de chantier (ex: décoffrage).

Données de l'étude

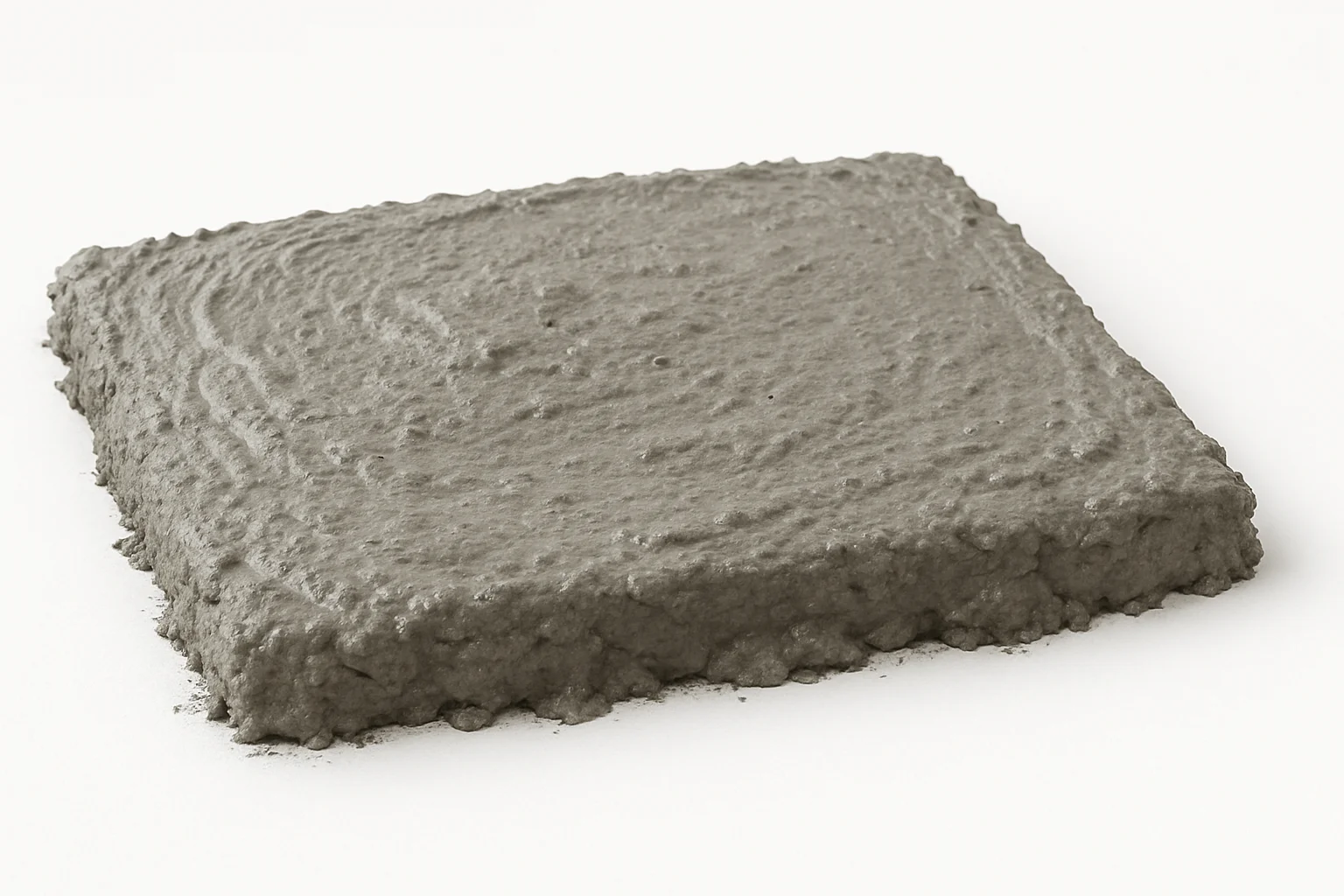

On étudie le durcissement d'une dalle en béton armé coulée durant une période froide. La température du béton est relevée à intervalles réguliers pendant les 4 premiers jours (96 heures).

Fiche Technique du Béton
Caractéristique Valeur
Classe de résistance C25/30
Type de ciment CEM II/A 42,5 N
Température de référence (\(T_{\text{ref}}\)) 20 °C
Énergie d'activation (\(E_a\)) 33500 J/mol
Schéma de la Dalle et Suivi de Température
Sonde de T° Dalle en béton armé
Relevé des Températures Moyennes
Intervalle de Temps (heures) Durée (\(\Delta t_i\)) Température Moyenne (\(T_i\))
[0 - 12h] 12 h 10 °C
]12h - 24h] 12 h 15 °C
]24h - 48h] 24 h 12 °C
]48h - 96h] 48 h 8 °C

Questions à traiter

  1. Calculer l'âge équivalent (maturité) pour chaque intervalle de temps.
  2. Calculer l'âge équivalent cumulé à la fin de la période de 96 heures.
  3. Sachant que le décoffrage de la dalle est autorisé lorsque la résistance atteint 15 MPa, ce qui correspond à un âge équivalent de 60 heures à 20°C, peut-on décoffrer la dalle après 96 heures ?

Les bases sur la Maturité du Béton

Le durcissement du béton est une réaction chimique, l'hydratation du ciment. Comme toute réaction chimique, sa vitesse dépend fortement de la température. Le concept de maturité permet de quantifier cet effet.

1. L'Âge Équivalent (Norme NF EN 206)
L'âge équivalent (\(t_e\)) est l'âge qu'aurait un béton, à une température de référence (généralement 20°C), pour atteindre la même maturité (et donc la même résistance) qu'un béton ayant subi un cycle de températures variables. La formule, basée sur la loi d'Arrhenius, est : \[ t_e = \sum_{i=1}^{n} e^{\left[ - \frac{E_a}{R} \left( \frac{1}{273.15 + T_i} - \frac{1}{273.15 + T_{\text{ref}}} \right) \right]} \cdot \Delta t_i \]

2. Paramètres de la formule
Où :

  • \(\Delta t_i\) est la durée de l'intervalle de temps i (en heures).
  • \(T_i\) est la température moyenne du béton durant l'intervalle i (en °C).
  • \(T_{\text{ref}}\) est la température de référence (en °C, ici 20°C).
  • \(E_a\) est l'énergie d'activation de la réaction d'hydratation (en J/mol).
  • \(R\) est la constante des gaz parfaits (8.314 J/mol·K).

Correction : Calcul de la Maturité du Béton

Question 1 : Calculer l'âge équivalent pour chaque intervalle

Principe

L'objectif est de convertir chaque période de temps passée à une certaine température (\(T_i\)) en une durée équivalente à la température de référence de 20°C. Si le béton est plus chaud que 20°C, l'âge équivalent sera plus long que la durée réelle ; s'il est plus froid, il sera plus court.

Mini-Cours

La loi d'Arrhenius modélise l'effet de la température sur la vitesse des réactions chimiques. Appliquée au béton, elle nous dit que la vitesse d'hydratation (et donc de gain de résistance) augmente de manière exponentielle avec la température. La formule de l'âge équivalent est une intégration de cette loi sur des périodes de temps.

Remarque Pédagogique

Considérez chaque intervalle de temps comme une "étape de vieillissement". Notre but est de traduire la durée de chaque étape, réalisée à une température de chantier, en une durée "standard" à 20°C. C'est comme convertir des devises : 12 heures à 10°C ne "valent" pas 12 heures à 20°C.

Normes

Cette méthode est principalement encadrée par la norme européenne NF EN 206 et la norme américaine ASTM C1074. Ces documents fournissent les bases théoriques, les valeurs recommandées pour l'énergie d'activation et les procédures de mise en œuvre.

Formule(s)

Nous appliquons la formule de l'âge équivalent pour chaque ligne du tableau de relevés de température. La température doit être exprimée en Kelvin (K) dans la formule, d'où l'ajout de 273.15 pour plus de précision.

\[ \Delta t_{e,i} = e^{\left[ - \frac{E_a}{R} \left( \frac{1}{273.15 + T_i} - \frac{1}{273.15 + T_{\text{ref}}} \right) \right]} \cdot \Delta t_i \]
Hypothèses

Pour ce calcul, nous posons les hypothèses suivantes :

  • L'énergie d'activation (\(E_a\)) est constante pour le type de ciment utilisé et ne varie pas avec la température.
  • La température mesurée par la sonde est représentative de la température moyenne de l'ensemble de la dalle.
Donnée(s)

Nous reprenons les données de l'énoncé pour effectuer les calculs.

ParamètreSymboleValeurUnité
Énergie d'activation\(E_a\)33500J/mol
Constante des gaz parfaits\(R\)8.314J/mol·K
Température de référence\(T_{\text{ref}}\)20°C
Astuces

Pour éviter les erreurs, calculez d'abord le terme dans l'exponentielle pour chaque température. Ce terme est un "coefficient de vieillissement". Un coefficient < 1 signifie que le béton vieillit moins vite que la référence ; un coefficient > 1 signifie qu'il vieillit plus vite.

Schéma (Avant les calculs)
Chronologie des Relevés de Température
0h12h24h48h96h10°C15°C12°C8°C
Calcul(s)

Intervalle 1 (0-12h) : \(T_1 = 10 \text{°C}\), \(\Delta t_1 = 12 \text{ h}\)

Calcul de l'âge équivalent pour l'intervalle 1 :

\[ \begin{aligned} \Delta t_{e,1} &= e^{\left[ - \frac{33500}{8.314} \left( \frac{1}{283.15} - \frac{1}{293.15} \right) \right]} \cdot 12 \\ &\approx e^{-0.48} \cdot 12 \\ &\approx 0.619 \cdot 12 \\ &\approx 7.43 \text{ h} \end{aligned} \]

Intervalle 2 (12-24h) : \(T_2 = 15 \text{°C}\), \(\Delta t_2 = 12 \text{ h}\)

Calcul de l'âge équivalent pour l'intervalle 2 :

\[ \begin{aligned} \Delta t_{e,2} &= e^{\left[ - \frac{33500}{8.314} \left( \frac{1}{288.15} - \frac{1}{293.15} \right) \right]} \cdot 12 \\ &\approx e^{-0.25} \cdot 12 \\ &\approx 0.779 \cdot 12 \\ &\approx 9.35 \text{ h} \end{aligned} \]

Intervalle 3 (24-48h) : \(T_3 = 12 \text{°C}\), \(\Delta t_3 = 24 \text{ h}\)

Calcul de l'âge équivalent pour l'intervalle 3 :

\[ \begin{aligned} \Delta t_{e,3} &= e^{\left[ - \frac{33500}{8.314} \left( \frac{1}{285.15} - \frac{1}{293.15} \right) \right]} \cdot 24 \\ &\approx e^{-0.38} \cdot 24 \\ &\approx 0.684 \cdot 24 \\ &\approx 16.41 \text{ h} \end{aligned} \]

Intervalle 4 (48-96h) : \(T_4 = 8 \text{°C}\), \(\Delta t_4 = 48 \text{ h}\)

Calcul de l'âge équivalent pour l'intervalle 4 :

\[ \begin{aligned} \Delta t_{e,4} &= e^{\left[ - \frac{33500}{8.314} \left( \frac{1}{281.15} - \frac{1}{293.15} \right) \right]} \cdot 48 \\ &\approx e^{-0.59} \cdot 48 \\ &\approx 0.554 \cdot 48 \\ &\approx 26.61 \text{ h} \end{aligned} \]
Schéma (Après les calculs)
Comparaison Durée Réelle vs. Âge Équivalent
h50402000-12h12-24h24-48h48-96hDurée réelleÂge équivalent
Réflexions

On observe que pour chaque intervalle, l'âge équivalent est inférieur à la durée réelle. Cela confirme logiquement que le béton, ayant constamment durci à des températures inférieures à 20°C, a gagné en maturité plus lentement qu'il ne l'aurait fait à la température de référence.

Points de vigilance

Une erreur fréquente est d'oublier de convertir les températures Celsius en Kelvin dans la formule, ce qui fausse complètement l'exponentielle. De plus, il faut bien veiller à utiliser la durée de l'intervalle (\(\Delta t_i\)) et non le temps cumulé.

Points à retenir

Pour maîtriser cette question, retenez que : 1. Le froid ralentit le durcissement. 2. La formule de l'âge équivalent quantifie ce ralentissement. 3. Le résultat est une durée "fictive" à 20°C qui représente le même gain de maturité.

Le saviez-vous ?

Le concept de maturité a été introduit pour la première fois dans les années 1950. Les pionniers, Saul Nurse au Royaume-Uni et Paul Klieger aux États-Unis, ont jeté les bases de cette méthode qui est aujourd'hui intégrée dans des capteurs sans fil qui transmettent les données de maturité en temps réel sur le smartphone de l'ingénieur.

FAQ
Que se passe-t-il si j'utilise une mauvaise valeur pour l'énergie d'activation (\(E_a\)) ?

L'\(E_a\) reflète la sensibilité du ciment à la température. Une valeur incorrecte mènera à une estimation erronée de l'âge équivalent, surtout si les températures de cure s'écartent beaucoup de 20°C. Il est recommandé d'utiliser les valeurs fournies par les normes ou, pour plus de précision, celles issues d'essais en laboratoire sur le ciment spécifique du projet.

Résultat Final
Les âges équivalents pour chaque intervalle sont : 7.43 h, 9.35 h, 16.41 h, et 26.61 h.
A vous de jouer

Recalculez l'âge équivalent pour le premier intervalle (0-12h) si la température avait été de 18°C au lieu de 10°C.

Question 2 : Calculer l'âge équivalent cumulé à 96 heures

Principe

La maturité totale est la somme des maturités acquises durant chaque intervalle. Ce cumul représente l'âge global du béton à la fin de la période d'observation, comme si tout son vieillissement s'était produit à 20°C.

Mini-Cours

Le principe de superposition s'applique ici : on considère que la maturité totale est la somme arithmétique des maturités partielles. Cette approche est valide tant que les conditions de cure (notamment l'humidité) restent favorables à l'hydratation. La maturité cumulée est l'indicateur clé qui sera ensuite corrélé à la résistance du béton.

Remarque Pédagogique

Imaginez que vous assemblez un puzzle. Chaque âge équivalent d'intervalle est une pièce. Pour voir l'image complète (la maturité totale), il suffit d'assembler toutes les pièces. C'est cette valeur cumulée qui a un sens physique et qui sera utilisée pour la prise de décision.

Normes

La sommation des maturités partielles pour obtenir la maturité totale est la procédure standard décrite dans les normes NF EN 206 et ASTM C1074.

Formule(s)

La formule est une simple sommation des résultats de la question précédente.

\[ t_{e,\text{cumulé}} = \sum_{i=1}^{n} \Delta t_{e,i} \]
Hypothèses

On suppose que le processus d'hydratation est continu et que les effets de chaque période de temps sont purement additifs, sans interaction complexe entre les cycles de température.

Donnée(s)

Les données d'entrée sont les quatre valeurs d'âge équivalent calculées à la question 1.

IntervalleÂge Équivalent Partiel (\(\Delta t_{e,i}\))
1 (0-12h)7.43 h
2 (12-24h)9.35 h
3 (24-48h)16.41 h
4 (48-96h)26.61 h
Astuces

Sur un chantier, il est pratique de tenir un journal de maturité. Chaque fois qu'une nouvelle mesure de température est prise, on calcule l'âge équivalent de la dernière période et on l'ajoute au total précédent. Cela permet un suivi en temps réel.

Schéma (Avant les calculs)
Sommation des Âges Équivalents
7.43h+9.35h+16.41h+26.61h
Calcul(s)

Sommation des âges équivalents partiels :

\[ \begin{aligned} t_{e,\text{cumulé}} &= 7.43 + 9.35 + 16.41 + 26.61 \\ &= 59.8 \text{ h} \end{aligned} \]
Schéma (Après les calculs)
Évolution de la Maturité Cumulée
Réflexions

Le résultat est significatif : après 96 heures réelles (4 jours), le béton n'a acquis la maturité que d'un béton qui aurait durci pendant 59.8 heures (environ 2.5 jours) dans des conditions idéales à 20°C. Le froid a donc "coûté" environ 1.5 jours de temps de durcissement.

Points de vigilance

L'erreur la plus commune ici est une simple faute d'addition. Il est également crucial de ne pas oublier d'intervalle de temps. Si une mesure est manquée, une estimation doit être faite, mais elle introduira une imprécision.

Points à retenir

Le point clé est que la maturité totale est une somme cumulative. C'est cette valeur unique et intégrée qui est comparée aux exigences du projet pour prendre des décisions.

Le saviez-vous ?

Les systèmes modernes de suivi de la maturité utilisent des sondes qui enregistrent la température à intervalles très courts (ex: toutes les 15 minutes) et calculent la maturité cumulée en temps réel. Les données sont souvent transmises sans fil, permettant un suivi à distance et une traçabilité complète du durcissement.

FAQ
Que se passe-t-il si la température fluctue beaucoup au sein d'un même intervalle ?

La méthode utilise la température *moyenne* sur l'intervalle. Si les fluctuations sont importantes, il est préférable de réduire la durée des intervalles (\(\Delta t_i\)) pour que la température moyenne soit plus représentative et le calcul plus précis.

Résultat Final
L'âge équivalent cumulé du béton après 96 heures de cure est de 59.8 heures.
A vous de jouer

Si, lors de la dernière période (48-96h), la température avait été de 10°C au lieu de 8°C, quel aurait été le nouvel âge équivalent cumulé total ? (Âge équivalent de 48h à 10°C = 29.7 h)

Question 3 : Peut-on décoffrer la dalle après 96 heures ?

Principe

La dernière étape consiste à utiliser la valeur de maturité calculée comme un indicateur de la résistance du béton. En comparant notre maturité cumulée à une valeur cible (requise pour le décoffrage), nous pouvons prendre une décision technique et sécuritaire.

Mini-Cours

La relation entre la maturité et la résistance du béton est spécifique à chaque formulation de béton. Elle est établie en laboratoire en coulant plusieurs éprouvettes. On les laisse durcir à différentes températures, on suit leur maturité et on les écrase à différents âges pour mesurer leur résistance. On obtient ainsi une courbe de calibration "Maturité vs. Résistance" qui sert de référence pour le chantier.

Remarque Pédagogique

C'est ici que le calcul prend tout son sens pratique. On passe des mathématiques à une décision concrète qui a des implications sur la sécurité du personnel et la qualité de l'ouvrage, mais aussi sur l'avancement et les coûts du chantier.

Normes

Les normes de construction (comme l'Eurocode 2) spécifient les résistances minimales que le béton doit atteindre avant certaines opérations critiques comme le décoffrage ou la mise en tension d'éléments précontraints. La méthode de maturité est un moyen reconnu pour estimer l'atteinte de cette résistance in-situ.

Formule(s)

Il ne s'agit pas d'un calcul complexe mais d'une simple comparaison, une condition logique.

\[ \text{Condition de décoffrage : } t_{e,\text{calculé}} \ge t_{e,\text{requis}} \]
Donnée(s)

Nous utilisons deux valeurs clés pour notre décision :

  • Âge équivalent calculé : \(t_{e,\text{calculé}} = 59.8\) heures.
  • Âge équivalent requis : \(t_{e,\text{requis}} = 60\) heures.
Astuces

En connaissant la vitesse de maturation actuelle (calculée sur le dernier intervalle), on peut facilement estimer le temps supplémentaire nécessaire pour atteindre la cible. C'est un outil prédictif puissant pour planifier les opérations du chantier.

Schéma (Avant les calculs)
Comparaison à la Cible de Décoffrage
Cible: 60hAtteint: 59.8hÂge Équivalent (heures)
Calcul(s)

Comparaison des valeurs :

\[ 59.8 \text{ h} < 60 \text{ h} \]
Schéma (Après les calculs)
Comparaison à la Cible de Décoffrage
Cible: 60hAtteint: 59.8hÂge Équivalent (heures)
Réflexions

Même si la différence est minime, le critère n'est pas atteint. En ingénierie, on ne peut pas "arrondir" la sécurité. Le décoffrage doit être reporté. Le calcul de maturité a permis d'éviter une décision potentiellement dangereuse qui aurait pu être prise sur la base d'un âge réel de 4 jours, qui peut sembler suffisant à première vue.

Points de vigilance

La différence est très faible (0.2 heures). En pratique, une telle proximité pourrait amener à attendre quelques heures supplémentaires par sécurité ou à vérifier les calculs. Il est crucial de ne pas décoffrer prématurément, car cela pourrait compromettre l'intégrité structurelle de l'ouvrage.

Points à retenir

La décision finale repose toujours sur la comparaison : Maturité Atteinte $\ge$ Maturité Requise. C'est la règle d'or. Cette méthode transforme un problème complexe de thermochimie en une simple comparaison de deux nombres.

Le saviez-vous ?

Au-delà du décoffrage, la méthode de maturité est aussi utilisée pour déterminer le moment optimal pour scier les joints de retrait dans les dallages, pour appliquer des traitements de surface, ou pour autoriser la mise en charge d'une structure, optimisant ainsi l'ensemble du planning de construction.

FAQ
La méthode de la maturité est-elle fiable à 100% ?

C'est une méthode très fiable et reconnue, mais sa précision dépend de la qualité des données d'entrée : une bonne calibration en laboratoire (relation résistance-maturité), une énergie d'activation correcte, et un suivi de température représentatif. Elle ne prend pas en compte d'autres facteurs comme une mauvaise mise en œuvre ou une cure inadéquate (manque d'eau).

Résultat Final
Non, on ne peut pas encore décoffrer la dalle. L'âge équivalent de 59.8 heures est juste en dessous de la cible de 60 heures requise.
A vous de jouer

Combien d'heures supplémentaires à une température de 10°C seraient nécessaires pour atteindre les 60 heures d'âge équivalent ?

Outil Interactif : Simulateur d'Âge Équivalent

Utilisez cet outil pour voir comment la température de cure et la durée influencent l'âge équivalent du béton par rapport à la température de référence de 20°C.

Paramètres de Cure
10 °C
96 heures
Résultats de Maturité
Âge Équivalent à 20°C (heures) -
% Cible Décoffrage (60h) -

Quiz Final : Testez vos connaissances

1. Qu'est-ce que la maturité du béton mesure principalement ?

2. Quel facteur accélère le plus significativement la montée en maturité du béton ?

3. Si l'âge équivalent d'un béton est supérieur à son âge réel, cela signifie que...

4. Quelle est la température de référence (\(T_{\text{ref}}\)) la plus couramment utilisée dans les normes européennes pour le calcul de la maturité ?

5. Que se passe-t-il avec l'acquisition de la maturité si la température du béton descend en dessous de 0°C ?

Maturité du Béton
Indice qui représente l'avancement du durcissement du béton, en combinant les effets du temps et de la température.
Âge Équivalent
Durée de cure fictive à une température de référence (ex: 20°C) qui produirait la même maturité qu'un cycle de température réel.
Hydratation
Réaction chimique exothermique entre les composés du ciment et l'eau, conduisant à la formation de la pâte de ciment durcie qui lie les granulats.
Énergie d'Activation (Ea)
Énergie minimale requise pour que la réaction d'hydratation puisse se produire. Elle caractérise la sensibilité de la réaction à la température.
