Dimensionnement d'une structure de chaussée semi-rigide en sol traité
Méthode rationnelle française — vérification de la contrainte de traction à la base de l'assise
Contexte de l'Étude & Enjeux

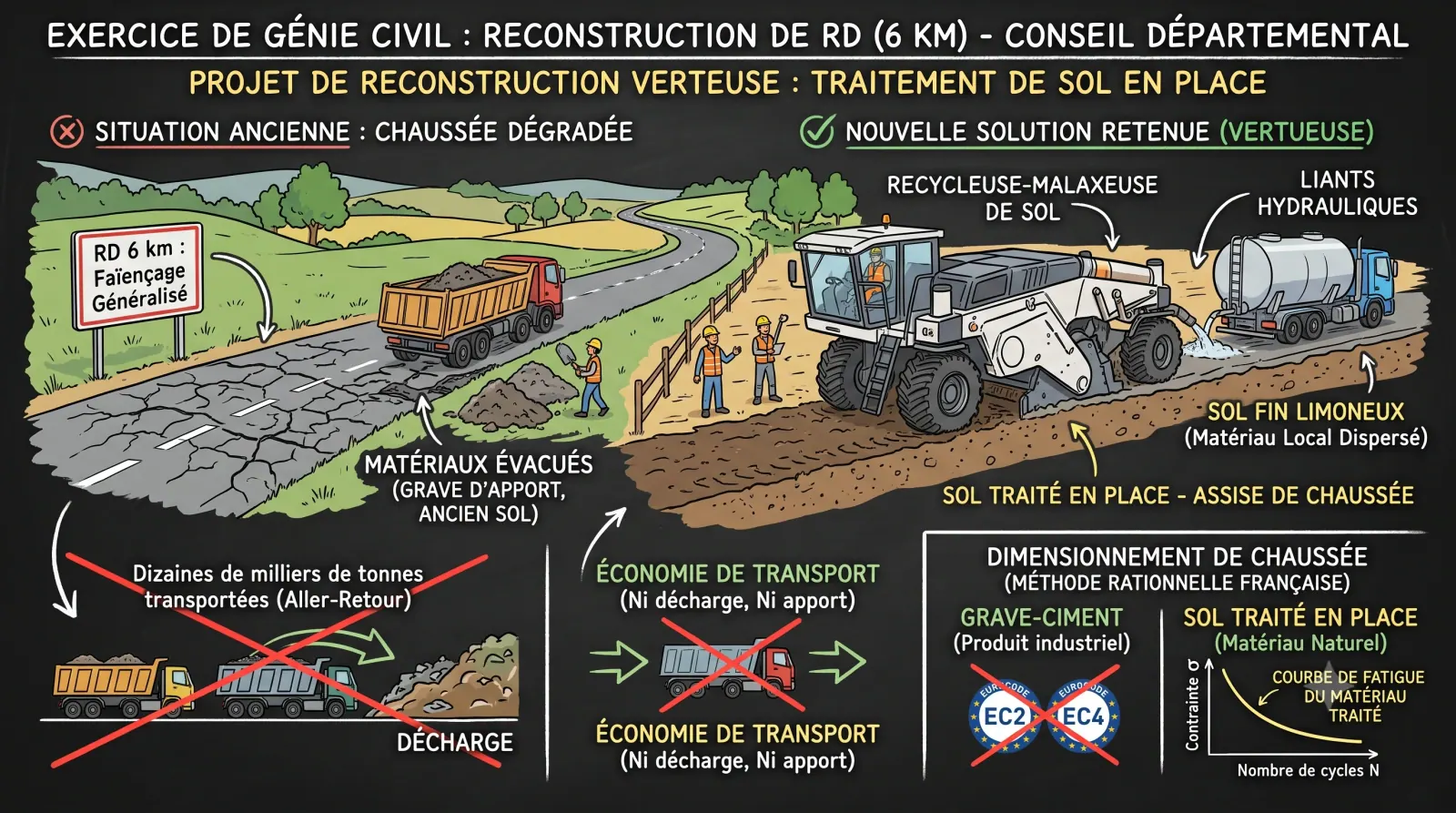

Le Contexte : Un conseil départemental doit reconstruire 6 km d'une route départementale dont la chaussée, ancienne, présente un faïençage généralisé. Le terrain traversé est constitué d'un sol fin limoneux — un matériau que l'on aurait autrefois évacué en décharge pour le remplacer par de la grave d'apport. La solution retenue est différente et beaucoup plus vertueuse : traiter le sol en place aux liants hydrauliques pour en faire une assise de chaussée. On évite ainsi des dizaines de milliers de tonnes de matériaux transportés, dans les deux sens. Mais un sol traité n'est pas une grave-ciment : c'est un matériau naturel, donc dispersé, et l'Eurocode n'a rien à dire ici — le dimensionnement des chaussées relève d'une méthode française spécifique, dite rationnelle, fondée sur la fatigue du matériau.
Pour avancer sereinement, voici les éléments fondamentaux que vous devez avoir à l'esprit. Gardez un œil attentif sur ces critères déterminants :
-
Enjeu Principal : Une structure semi-rigide à deux couches : 10 cm de béton bitumineux en surface, reposant sur une assise en sol fin traité. C'est à la base de l'assise traitée que naît la contrainte de traction dimensionnante — le point faible de ce type de chaussée.
-
Environnement : Plateforme support de classe PF2. Trafic de 55 poids lourds par jour et par sens à la mise en service, croissance annuelle de 2 %, durée de service visée 20 ans. Ces trois chiffres pilotent tout le calcul.
-
L'objectif final : Vérifier que la contrainte de traction calculée à la base de l'assise reste inférieure à la contrainte admissible en fatigue. Le risque en cas d'insuffisance n'est pas un effondrement : c'est une fissuration par fatigue qui apparaîtra au bout de quelques années, remontera à travers l'enrobé, et imposera une réfection anticipée très coûteuse.
-
L'astuce de l'ingénieur : Ne confondez jamais les deux compteurs de trafic : le nombre de poids lourds cumulés, et le nombre d'essieux standards de 13 tonnes. C'est le second qui entre dans la loi de fatigue, et le passage de l'un à l'autre se fait par le coefficient d'agressivité CAM.
Vous êtes ingénieur en bureau d'études routier. Le maître d'ouvrage vous transmet les données de trafic, la reconnaissance géotechnique et les performances du sol traité mesurées en laboratoire. Votre travail consiste à remonter toute la chaîne de la méthode rationnelle : convertir le trafic en nombre d'essieux standards, en déduire les paramètres de dispersion, calculer la contrainte admissible en fatigue, puis la confronter à la contrainte calculée par le modèle multicouche. Chaque étape s'appuie sur le guide technique de référence : vous devrez le citer.
- Le grand défi : Une chaussée n'est pas dimensionnée pour une charge, mais pour des millions de passages. On ne compare donc pas une contrainte à une résistance, mais à une résistance en fatigue, qui dépend du nombre de cycles — et que l'on ajuste ensuite par des coefficients traduisant la dispersion réelle du chantier.
- Votre rôle : Produire une note de dimensionnement traçable : chaque valeur rattachée à sa source, et une conclusion énonçant un taux de travail clair assorti d'un avis motivé sur la structure proposée.
- Livrable 1 — la note de trafic : le facteur de cumul \( C \), le trafic cumulé \( TC \) en poids lourds, et le nombre équivalent d'essieux standards \( NE \). En déduire la classe de trafic cumulé \( TC_i \), qui conditionne le risque de calcul retenu.
- Livrable 2 — la vérification en fatigue : la contrainte admissible \( \sigma_{\text{ad}} \) avec le détail de chaque coefficient, le taux de travail en pourcentage, un mot sur la vérification au gel/dégel, et un avis technique conclusif de deux lignes minimum.
Le dimensionnement des chaussées ne relève pas des Eurocodes. Il s'appuie en France sur la méthode rationnelle, décrite par le guide technique « Conception et dimensionnement des structures de chaussée » (LCPC-Sétra, 1994) et déclinée pour les sols traités par la collection technique Cimbéton T70, chapitre 6. Les données de trafic suivent la norme NF P98-082, qui définit le poids lourd comme un véhicule de PTAC supérieur ou égal à 3,5 tonnes. Lisez attentivement les deux tableaux : l'un décrit le matériau et sa dispersion, l'autre les sollicitations.
Formulaire & Aide-Mémoire (À consulter en cas de besoin)
Retrouvez ici les formules principales pour cet exercice. Ne les apprenez pas par cœur, comprenez comment les appliquer !
- Facteur de cumul, croissance géométrique \( C = \dfrac{(1+\tau)^{n} - 1}{\tau} \)
- Trafic poids lourds cumulé \( TC = 365 \times t \times C \)
- Nombre équivalent d'essieux standards \( NE = TC \times \text{CAM} \)
- Contrainte admissible en fatigue — Cimbéton T70 § 6.4.2.1 \( \sigma_{\text{ad}} = \sigma_{6}\left(\dfrac{NE}{10^{6}}\right)^{b} K_{\text{c}}\,K_{\text{d}}\,K_{\text{r}}\,K_{\text{s}} \)
- Coefficient de risque \( K_{\text{r}} = 10^{-u\,b\,\delta} \)
- Dispersion globale \( \delta = \sqrt{S_{\text{N}}^{2} + \left(\dfrac{S_{\text{h}}\,c}{b}\right)^{2}} \)
- Passage de \( R_{\text{t}} \) à \( \sigma_{6} \) pour un sol traité \( \sigma_{6} = 0{,}95\,R_{\text{t}} \)
- Critère de vérification \( \dfrac{\sigma_{\text{t}}}{\sigma_{\text{ad}}} \le 1{,}0 \)
PROPRIÉTÉS DU SYSTÈME / DES MATÉRIAUX
| Symbole | Description | Valeur | Unité |
|---|---|---|---|
| \( E \) | Module d'élasticité du sol fin traité, qualité de traitement AC1, après abattement de chantier Cimbeton T70 - 6.4.2.5 | 3 000 | MPa |
| \( \sigma_{6} \) | Contrainte provoquant la rupture en traction à \( 10^{6} \) cycles sur éprouvette de 360 jours Cimbeton T70 - 6.4.2.1 | 0,31 | MPa |
| \( -1/b \) | Inverse de la pente de la droite de fatigue en représentation bi-logarithmique, valeur propre aux sols traités Cimbeton T70 - 6.4.2.3 | 11 | — |
| \( S_{\text{N}} \) | Écart-type sur le logarithme du nombre de cycles à la rupture — valeur des sols fins Cimbeton T70 - 6.4.2.3 | 0,80 | — |
| \( S_{\text{h}} \) | Écart-type sur l'épaisseur mise en œuvre — dispersion de réalisation du chantier | 2,5 | cm |
| \( K_{\text{c}} \) | Coefficient de calage, recalant le modèle sur le comportement observé des chaussées réelles Cimbeton T70 - 6.4.2.3 | 1,40 | — |
| \( K_{\text{d}} \) | Coefficient de discontinuité — vaut 1 pour les structures non rigides Cimbeton T70 - 6.4.2.1 | 1,00 | — |
| \( K_{\text{s}} \) | Coefficient tenant compte de l'hétérogénéité de portance de la plate-forme — valeur retenue pour une PF2 | 1/1,1 | — |
| \( c \) | Coefficient liant la variation de contrainte à la variation aléatoire d'épaisseur | 0,02 | cm⁻¹ |
- Couche de surface : \( \text{beton bitumineux} = \mathbf{10} \text{ cm} \)
- Assise : \( \text{sol fin traite, qualite AC1, } E = \mathbf{3\,000} \text{ MPa} \)
- Plate-forme support : \( \text{classe } \mathbf{PF2} \)
- Interfaces retenues : \( \text{fondation/plate-forme collee, base/fondation semi-collee} \)
CONTRAINTES, SOLLICITATIONS ET ACTIONS
| Symbole | Description | Valeur | Unité |
|---|---|---|---|
| \( t \) | Trafic poids lourds à la mise en service, par jour et par sens (PTAC ≥ 3,5 t) NF P98-082 | 55 | PL/j/sens |
| \( n \) | Durée de service retenue pour le dimensionnement | 20 | ans |
| \( \tau \) | Taux de croissance annuel du trafic, hypothèse géométrique | 2 | % |
| CAM | Coefficient d'agressivité moyen du poids lourd vis-à-vis de l'essieu standard de 130 kN Cimbeton T70 - tableau 32 | 0,50 | — |
| \( \sigma_{\text{t}} \) | Contrainte de traction à la base de l'assise traitée, calculée par le modèle multicouche (logiciel Alizé) — donnée d'entrée du problème | 0,330 | MPa |
| \( r \) | Risque de calcul — structure semi-rigide, classe de trafic cumulé TC2 Cimbeton T70 - tableau 34 | 12,5 | % |
- Deuxième critère de la méthode : \( \text{deformation verticale } \varepsilon_{z} \text{ en surface du sol support} \)
- Calcul multicouche : \( \sigma_{\text{t}} \text{ est fourni, le modele de Burmister n'est pas a redemontrer} \)
Extraits de Normes & Abaques (Documents Annexes)
Servez-vous des documents ci-dessous pour extraire les coefficients nécessaires à votre résolution.
Extrait Cimbéton T70, tableau 34 — risque de calcul selon le trafic cumulé| Classe / Catégorie | Coefficient ou Valeur |
|---|---|
| Structures semi-rigides — TC1 et TC0 | \( r = 20\ \% \) |
| Structures semi-rigides — TC2 | \( r = \mathbf{12{,}5\ \%} \) |
| Structures semi-rigides — TC3 | \( r = 10\ \% \) |
| Structures semi-rigides — TC4 | \( r = 7{,}5\ \% \) |
| Structures semi-rigides — TC5 | \( r = 5\ \% \) |
Le coefficient \( K_{\text{r}} \) fait intervenir le fractile de la loi normale associé au risque \( r \). Il ne s'agit pas d'une valeur normative mais d'une grandeur mathématique, que l'on peut recalculer : \( u = \Phi^{-1}(r) \).
- \( r = 20\ \% \) → \( u = -0{,}842 \)
- \( r = 12{,}5\ \% \) → \( u = \mathbf{-1{,}150} \)
- \( r = 10\ \% \) → \( u = -1{,}282 \)
- \( r = 5\ \% \) → \( u = -1{,}645 \)
- \( r = 2{,}5\ \% \) → \( u = -1{,}960 \)
Remarquez le signe : \( u \) est négatif, puisque le risque est une probabilité inférieure à 50 %. C'est ce signe qui rend \( K_{\text{r}} \) inférieur à 1, donc pénalisant.
La méthode, la formule de \( \sigma_{\text{ad}} \), celle de \( K_{\text{r}} \) et de \( \delta \), ainsi que les paramètres \( \sigma_{6} \), \( -1/b \), \( S_{\text{N}} \), \( K_{\text{c}} \), \( K_{\text{d}} \) et le tableau des risques proviennent de la collection technique Cimbéton T70, chapitre 6.4.2, librement diffusée. En revanche, deux valeurs sont issues du guide technique LCPC-Sétra 1994, que le T70 cite sans le reproduire, et sont donc fournies en donnée :
- le coefficient \( c = 0{,}02 \) cm⁻¹ — à vérifier dans le guide de 1994
- le coefficient \( K_{\text{s}} = 1/1{,}1 \) pour une PF2 — à vérifier dans le guide de 1994
Le fractile \( u \) n'appelle aucune vérification : il se recalcule par l'inverse de la fonction de répartition normale.
3. Méthodologie de Résolution & Travail Demandé
Afin d'assurer un dimensionnement sécuritaire et conforme aux standards, nous procédons selon les étapes méthodiques détaillées ci-dessous.
Question 1 : Convertir le trafic en essieux standards
- le facteur de cumul \( C \) sur 20 ans pour une croissance géométrique de 2 % par an ;
- le trafic poids lourds cumulé \( TC \) sur la voie la plus chargée ;
- le nombre équivalent d'essieux standards \( NE \), et la classe \( TC_i \) correspondante.
Besoin d'un indice ? (Niveau 1)
Le facteur de cumul est la somme d'une suite géométrique de raison \( (1+\tau) \) sur \( n \) termes. Si vous hésitez, écrivez les trois premières années à la main : \( t \), puis \( t(1{,}02) \), puis \( t(1{,}02)^2 \) — la structure apparaît immédiatement.
Toujours bloqué ? (Indice Niveau 2)
\( C = \dfrac{(1+\tau)^{n} - 1}{\tau} \), puis \( TC = 365 \times t \times C \), enfin \( NE = TC \times \text{CAM} \). Vous devez trouver \( C \) légèrement supérieur à 24 et un \( NE \) de l'ordre de 0,24 million d'essieux standards.
Question 2 : Dispersion et coefficient de risque
- la pente de fatigue \( b \) à partir de \( -1/b = 11 \) ;
- l'écart-type global \( \delta \) combinant \( S_{\text{N}} \) et \( S_{\text{h}} \) ;
- le coefficient de risque \( K_{\text{r}} \), en justifiant le fractile \( u \) retenu.
Besoin d'un indice ? (Niveau 1)
Attention aux signes, c'est le seul vrai piège de cette question : \( b \) est négatif et \( u \) est négatif lui aussi. Dans l'exposant \( -u\,b\,\delta \), les deux négatifs se combinent avec le signe moins de tête — posez le calcul en écrivant chaque signe explicitement.
Toujours bloqué ? (Indice Niveau 2)
\( b = -1/11 = -0{,}0909 \) et \( u = -1{,}150 \) pour \( r = 12{,}5\ \% \). Calculez d'abord \( S_{\text{h}}\,c/b = 2{,}5 \times 0{,}02 / (-0{,}0909) = -0{,}550 \), puis \( \delta = \sqrt{0{,}8^{2} + 0{,}55^{2}} \). Vous devez trouver \( \delta \approx 0{,}97 \) et \( K_{\text{r}} \approx 0{,}79 \).
Question 3 : Contrainte admissible en fatigue
- calculer le terme de translation en fatigue \( \left(NE/10^{6}\right)^{b} \) et commenter son signe ;
- en déduire la contrainte admissible \( \sigma_{\text{ad}} \), en détaillant l'effet de chacun des quatre coefficients ;
- quantifier l'écart entre \( \sigma_{6} \) et \( \sigma_{\text{ad}} \), et dire lequel des coefficients pèse le plus.
Besoin d'un indice ? (Niveau 1)
Le trafic du projet (\( 0{,}24 \times 10^{6} \) essieux) est inférieur au million de cycles de référence. Comme \( b \) est négatif, le terme \( (NE/10^{6})^{b} \) sera donc supérieur à 1 : moins de cycles, plus de résistance disponible. C'est logique — vérifiez que votre calcul le confirme.
Toujours bloqué ? (Indice Niveau 2)
\( (0{,}2439)^{-0{,}0909} = 1{,}137 \). Puis \( \sigma_{\text{ad}} = 0{,}31 \times 1{,}137 \times 1{,}40 \times 1{,}00 \times 0{,}7915 \times (1/1{,}1) \). Vous devez trouver une valeur légèrement supérieure à 0,35 MPa.
Question 4 (Finale) : Vérification, gel/dégel et avis technique
Besoin d'un indice ? (Niveau 1)
Pour la gélivité, la donnée dont vous disposez est \( \sigma_{6} = 0{,}31 \) MPa. Utilisez la relation \( \sigma_{6} = 0{,}95\,R_{\text{t}} \) à l'envers pour retrouver \( R_{\text{t}} \), puis comparez au seuil de 0,20 MPa.
Toujours bloqué ? (Indice Niveau 2)
\( R_{\text{t}} = \sigma_{6}/0{,}95 = 0{,}31/0{,}95 = 0{,}326 \) MPa, très au-dessus du seuil de 0,20 MPa. Côté mécanique, le taux de travail attendu est légèrement inférieur à 1 : la structure passe, mais la marge est mince — c'est exactement ce qu'il faut savoir dire au maître d'ouvrage.
Dimensionnement d'une structure de chaussée semi-rigide en sol traité
"On me donne 55 poids lourds par jour. Cette donnée, telle quelle, ne me sert à rien. Une chaussée ne s'use pas à la journée, elle s'use par accumulation de passages sur vingt ans — et pendant ces vingt ans, le trafic augmente. Je dois donc d'abord intégrer cette croissance. Ensuite vient une subtilité que beaucoup négligent : tous les poids lourds ne font pas les mêmes dégâts. Un semi-remorque chargé n'a rien à voir avec un petit porteur de 3,5 tonnes. Comme la loi de fatigue est fortement non linéaire vis-à-vis de la charge, on ne peut pas se contenter de compter les véhicules : il faut les convertir en une monnaie commune, l'essieu standard de 130 kN. C'est le rôle du coefficient d'agressivité CAM."
- Observation : Le trafic est donné par sens, ce qui est déjà la bonne unité pour le dimensionnement — on dimensionne toujours sur la voie la plus chargée. Attention si l'énoncé avait fourni un trafic bidirectionnel : il aurait fallu le répartir.
- Analyse du risque : Confondre croissance géométrique et arithmétique est l'erreur la plus courante. Sur 20 ans à 2 %, l'écart entre les deux hypothèses atteint environ 4 % sur le trafic cumulé — modeste ici, mais il grimpe très vite avec la durée et le taux.
- Choix stratégique : J'applique le facteur de cumul sous sa forme géométrique, qui est l'hypothèse standard des guides français, puis je convertis par le CAM du tableau 32 du T70, retenu à 0,50 en l'absence de spectre de trafic mesuré.
- Alternative : J'aurais pu calculer le CAM à partir d'un spectre de pesage en marche réel, ce qui est plus précis. Je l'écarte faute de station de pesage sur cet itinéraire : la valeur forfaitaire du guide est alors la démarche prescrite.
- Objectif visé : Sortir avec un \( NE \) fiable et la classe \( TC_i \) associée. Cette classe n'est pas décorative : elle commande le risque de calcul du tableau 34, donc toute la question 2.
Voir uniquement le résultat final (Auto-évaluation)
Toute la méthode française repose sur une idée d'une grande économie de moyens : ramener la diversité infinie du trafic réel à un compteur unique. Voici les cinq principes qui fondent cette conversion.
Deux relations très simples, mais dont l'enchaînement doit être rigoureusement respecté. Elles proviennent du guide technique de dimensionnement et sont reprises dans les exemples du chapitre 8 du Cimbéton T71.
Facteur de cumul pour une croissance géométrique :Il traduit le fait qu'un trafic croissant pendant \( n \) années représente davantage de passages qu'un trafic constant sur la même durée.
Parce que le trafic de l'année \( i \) vaut \( t\,(1+\tau)^{i-1} \) : la somme sur \( n \) années est donc une série géométrique, dont la formule fermée est bien connue. C'est l'hypothèse standard des guides français, et elle est légèrement sécuritaire par rapport à une croissance arithmétique.
- \( C \) : facteur de cumul, interprétable comme une durée équivalente, unité : années
- \( \tau \) : taux de croissance annuel du trafic, en valeur décimale, unité : sans dimension
- \( n \) : durée de service retenue pour le dimensionnement, unité : années
- \( (1+\tau)^{n} \) : facteur d'accroissement du trafic à la dernière année, vaut 1,486 ici, unité : sans dimension
- \( t \) : trafic poids lourds journalier à la mise en service, unité : PL/jour/sens
La première relation compte les véhicules, la seconde les convertit en agressions équivalentes. Ce sont deux compteurs distincts qu'il ne faut jamais confondre.
Parce que la loi de fatigue de la question 3 ne sait traiter qu'un chargement unique répété. Il faut donc lui présenter le trafic sous la forme d'un nombre de passages d'un seul et même essieu, celui de référence. Le CAM est le taux de change entre les deux monnaies.
- \( TC \) : trafic poids lourds cumulé sur la voie la plus chargée, unité : PL cumulés
- \( 365 \) : nombre de jours par an, le trafic étant donné en moyenne journalière, unité : jours/an
- CAM : coefficient d'agressivité moyen du poids lourd, unité : essieux std/PL
- \( NE \) : nombre équivalent d'essieux standards de 130 kN, unité : essieux standards
- \( TC_i \) : classe de trafic cumulé déduite de \( NE \), unité : sans dimension
"Beaucoup d'étudiants font l'erreur d'utiliser directement le nombre de poids lourds cumulés \( TC \) dans la loi de fatigue, en oubliant purement et simplement la conversion par le CAM..."
- L'erreur : Utiliser \( TC = 487\,770 \) au lieu de \( NE = 243\,885 \), soit un facteur 2 sur le nombre de cycles. Comme l'exposant \( b \) est faible, l'effet sur \( \sigma_{\text{ad}} \) n'est que de 6 % — assez petit pour passer inaperçu, assez grand pour être une faute.
- La bonne méthode : Toujours nommer explicitement l'unité dans la note : « PL cumulés » d'un côté, « essieux standards » de l'autre. Un tableau récapitulatif à deux lignes suffit à rendre l'oubli impossible.
- L'astuce de pro : Retenez que \( NE \) est toujours différent de \( TC \), sauf coïncidence où CAM vaudrait exactement 1. Si vos deux nombres sont égaux, vous avez sauté une étape.
- Le moyen mnémotechnique : « On ne dimensionne pas pour des camions, on dimensionne pour des essieux » — la chaussée ne voit pas le véhicule, elle ne voit que les charges par essieu qui la traversent.
- L'impact direct : Sur un projet réel, cette confusion conduit à surestimer la sollicitation et donc à surépaissir l'assise de plusieurs centimètres. Sur 6 km de route, quelques centimètres de sol traité en trop représentent des milliers de mètres cubes inutiles.
Exécution de la Note de Calculs
- \( \tau \) : converti de 2 % en 0,02 — jamais laissé en pourcentage dans la formule
- \( t \) : exprimé en PL/jour/sens — vérifier que l'énoncé donne bien un trafic par sens
- \( C \) : sans unité stricte, interprété en années équivalentes
- \( TC \) : obtenu en PL cumulés sur toute la durée de service
- \( NE \) : obtenu en essieux standards — c'est la seule grandeur admise dans la loi de fatigue
Le calcul s'enchaîne en trois multiplications, mais chacune change la nature de la grandeur manipulée. On passe d'un trafic journalier à un trafic cumulé, puis d'un compteur de véhicules à un compteur d'agressions. Nommer l'unité à chaque ligne n'est pas une coquetterie de rédaction : c'est le seul garde-fou contre l'erreur la plus fréquente de tout l'exercice.
1. Résolution Numérique Facteur de cumul et trafic poids lourds cumuléPourquoi fait-on ce calcul ? Pour intégrer la croissance du trafic sur toute la durée de service. Sans lui, on dimensionnerait la chaussée pour le trafic du jour de l'ouverture, ce qui la condamnerait à une ruine prématurée.
On calcule d'abord \( (1{,}02)^{20} \) séparément, car ce nombre a un sens propre : c'est le rapport entre le trafic de la dernière année et celui de la première. On en déduit ensuite \( C \), puis \( TC \).
- Substitution : \( \tau = 0{,}02 \), \( n = 20 \) ans, \( t = 55 \) PL/j/sens.
- Piège évité : Le taux doit être en décimal. Laisser 2 au lieu de 0,02 donnerait un \( C \) astronomique — erreur facile à repérer, contrairement à d'autres.
- Hypothèse validée : Croissance géométrique constante sur les vingt ans, conformément à l'hypothèse de l'énoncé et à la pratique des guides français.
- Vérification croisée : \( C = 24{,}30 > n = 20 \) : cohérent avec une croissance positive. L'écart de 4,3 années équivalentes est le coût de la croissance.
- Finalité : Obtenir \( TC \), qui sera converti en essieux standards au calcul suivant.
487 770 poids lourds en vingt ans, soit près d'un demi-million de camions sur la voie. Donnons du sens à ce nombre avant de poursuivre.
- Ordre de grandeur : Pour une route départementale à trafic modéré, un demi-million de poids lourds cumulés sur vingt ans est tout à fait représentatif.
- Impact sur la suite : Ce nombre va être divisé par deux par le CAM. C'est le \( NE \) résultant, et lui seul, qui entrera dans la loi de fatigue.
- Cohérence : Vérification simple : \( 55 \times 365 \times 20 = 401\,500 \) PL sans croissance. Avec croissance, on obtient 487 770, soit +21 %. L'écart est bien celui qu'apporte le facteur de cumul.
- Attention : Si le trafic avait été donné tous sens confondus, il aurait fallu le diviser — usuellement moitié-moitié, sauf itinéraire dissymétrique connu.
- Comparaison : Avec une croissance de 4 % au lieu de 2 %, \( C \) passerait à 29,78 et \( TC \) à 597 800 PL, soit +23 %. L'hypothèse de croissance n'est jamais anodine.
Remarque pédagogique : Faites systématiquement comparer \( C \) à \( n \). Les étudiants voient alors immédiatement que le facteur de cumul est une durée équivalente, et non un coefficient abstrait. Un bon exercice complémentaire consiste à leur demander à partir de quel taux \( \tau \) le facteur \( C \) atteint le double de \( n \) : la réponse, aux alentours de 7 %, frappe les esprits et fait comprendre la sensibilité de tout le dimensionnement à cette seule hypothèse.
Conversion en essieux standards et classe de traficPourquoi fait-on ce calcul ? Parce que la loi de fatigue de la question 3 exige un nombre de cycles d'un chargement unique. Le CAM opère cette conversion, et la classe \( TC_i \) qui en découle fixera le risque de calcul.
Une multiplication, puis une lecture de classe. Cette seconde opération est souvent bâclée alors qu'elle conditionne la valeur du risque au tableau 34.
- Substitution : \( TC = 487\,770 \) PL et CAM = 0,50, valeur forfaitaire du tableau 32 en l'absence de spectre mesuré.
- Piège évité : Ne pas arrondir \( C \) à 24,3 avant de calculer \( TC \) : on conserve 24,2974 jusqu'au bout, et l'on n'arrondit qu'à l'affichage.
- Hypothèse validée : CAM forfaitaire acceptable car l'itinéraire ne présente pas de trafic atypique — ni carrière, ni plateforme logistique sur le linéaire concerné.
- Vérification croisée : \( NE = 0{,}244 \times 10^{6} \) tombe dans la plage 0,2 à 0,5 million, ce qui correspond à la classe TC2.
- Finalité : Fournir à la fois le \( NE \) de la loi de fatigue et le risque \( r = 12{,}5\ \% \) du tableau 34.
243 885 essieux standards, soit 0,244 million. Ce chiffre est le pivot de tout l'exercice : il alimente la loi de fatigue et détermine le niveau d'exigence réglementaire.
- Ordre de grandeur : Un \( NE \) de quelques centaines de milliers caractérise une route départementale à trafic modéré. Une autoroute dépasserait couramment les 50 millions.
- Impact sur la suite : \( NE \) est inférieur au million de cycles de référence de \( \sigma_{6} \). Le terme de translation en fatigue sera donc supérieur à 1 — la structure bénéficiera d'un bonus.
- Cohérence : \( NE = 243\,885 < TC = 487\,770 \), comme attendu puisque CAM < 1. Le poids lourd moyen de cet itinéraire est moitié moins agressif que l'essieu de référence.
- Attention : Avec un CAM de 0,8, on obtiendrait \( NE = 390\,216 \), toujours en TC2 mais proche de la limite supérieure. Un CAM de 1,0 ferait basculer en TC3 et durcirait le risque à 10 %.
- Comparaison : La classe TC2 tolère un risque de 12,5 %. En TC5, il tomberait à 5 %, ce qui abaisserait sensiblement la contrainte admissible pour un même matériau.
Remarque pédagogique : Insistez sur le fait que la classe \( TC_i \) n'est pas un simple étiquetage documentaire : elle rétroagit sur le calcul en fixant le risque. Un excellent exercice de réflexion consiste à demander aux étudiants ce qui se passe quand le \( NE \) calculé tombe tout près d'une frontière de classe — situation fréquente en pratique. La réponse d'ingénieur est de retenir la classe supérieure, donc le risque le plus faible, et de le justifier explicitement dans la note.
"Je dispose d'une valeur de laboratoire, \( \sigma_{6} \), obtenue sur des éprouvettes soigneusement confectionnées. Or ma chaussée réelle sera faite d'un sol naturel, malaxé en place, sur 6 kilomètres, par une machine dont l'épaisseur de traitement varie. Deux sources d'incertitude entrent donc en jeu, et elles sont de natures totalement différentes : d'un côté la dispersion du matériau face à la fatigue, mesurée par \( S_{\text{N}} \) ; de l'autre la dispersion de la mise en œuvre, mesurée par \( S_{\text{h}} \). La méthode française les combine quadratiquement, comme deux variables aléatoires indépendantes, puis en tire un coefficient d'abattement. La question à laquelle répond \( K_{\text{r}} \) est très concrète : de combien dois-je réduire ma résistance pour que la probabilité de ruine avant vingt ans reste sous les 12,5 % ?"
- Observation : \( S_{\text{h}} = 2{,}5 \) cm sur une assise d'une quarantaine de centimètres, cela représente une dispersion d'épaisseur d'environ 6 %. C'est représentatif d'un traitement en place, nettement plus dispersé qu'une grave-ciment mise en œuvre au finisseur.
- Analyse du risque : Le piège absolu de cette question est le jeu des signes. \( b \) est négatif, \( u \) est négatif, et l'exposant porte un signe moins. Une seule erreur de signe et \( K_{\text{r}} \) devient supérieur à 1, transformant un coefficient de sécurité en bonus — l'erreur va alors dans le sens dangereux.
- Choix stratégique : Je retiens \( S_{\text{N}} = 0{,}80 \), valeur des sols fins selon le T70. Un sol de type grave aurait donné 1,00 : la nature du sol traité change donc directement le niveau d'abattement.
- Alternative : J'aurais pu réduire \( S_{\text{h}} \) en imposant un contrôle d'épaisseur renforcé au marché de travaux. Je l'écarte à ce stade : c'est une piste d'optimisation à garder pour la conclusion, pas une hypothèse à poser d'autorité.
- Objectif visé : Obtenir un \( K_{\text{r}} \) inférieur à 1, et savoir dire de combien il pénalise — cette valeur est le prix payé pour la dispersion réelle du chantier.
Voir uniquement le résultat final (Auto-évaluation)
Contrairement aux Eurocodes, qui appliquent des coefficients partiels forfaitaires, la méthode routière française assume une formulation probabiliste explicite : on choisit un risque de ruine, et on en déduit l'abattement. Voici les cinq idées à comprendre.
Deux expressions issues du Cimbéton T70, § 6.4.2.1. Elles sont indissociables : la première quantifie l'incertitude, la seconde la transforme en abattement de résistance.
Écart-type global de la loi de fatigue :Il combine en une seule grandeur la dispersion du matériau et celle de l'épaisseur mise en œuvre.
Parce que la ruine d'une chaussée ne dépend pas seulement du matériau : une assise trop mince de 3 cm se fissurera prématurément même avec un matériau parfait. Il serait donc absurde de ne considérer que \( S_{\text{N}} \). La combinaison quadratique est la traduction directe de l'indépendance des deux causes.
- \( \delta \) : écart-type global sur le logarithme de la durée de vie, unité : sans dimension
- \( S_{\text{N}} \) : écart-type propre à la loi de fatigue du matériau, unité : sans dimension
- \( S_{\text{h}} \) : écart-type sur l'épaisseur réellement mise en œuvre, unité : cm
- \( c \) : coefficient de conversion épaisseur vers contrainte, unité : cm⁻¹
- \( b \) : pente de la droite de fatigue, négative, unité : sans dimension
Il transforme l'incertitude \( \delta \) et le risque accepté \( r \) en un facteur d'abattement appliqué à la résistance.
Parce que \( \sigma_{6} \) est une valeur moyenne de laboratoire. Pour n'accepter que 12,5 % de ruines, il faut se placer sur la queue basse de la distribution. La forme exponentielle en base 10 découle directement du caractère bi-logarithmique de la loi de fatigue.
- \( K_{\text{r}} \) : coefficient d'abattement lié au risque et à la dispersion, unité : sans dimension
- \( u \) : fractile de la loi normale centrée réduite associé au risque \( r \), unité : sans dimension
- \( b \) : pente de la droite de fatigue, ici \( -1/11 \), unité : sans dimension
- \( \delta \) : écart-type global calculé précédemment, unité : sans dimension
- \( \Phi^{-1} \) : inverse de la fonction de répartition de la loi normale, unité : sans objet
"Beaucoup d'étudiants font l'erreur de prendre \( u \) positif, ou d'oublier que \( b \) est négatif — et obtiennent un \( K_{\text{r}} \) supérieur à 1, qui augmente la résistance au lieu de l'abattre..."
- L'erreur : Avec \( u = +1{,}150 \), on obtiendrait \( K_{\text{r}} = 1{,}263 \) au lieu de 0,792, soit une contrainte admissible surestimée de 60 %. La chaussée serait très largement sous-dimensionnée.
- La bonne méthode : Écrire les trois signes explicitement avant de calculer l'exposant : \( -u \) est positif, \( b \) est négatif, \( \delta \) est positif — le produit est donc négatif, et \( K_{\text{r}} < 1 \).
- L'astuce de pro : Testez le résultat par le sens physique : un coefficient de risque doit pénaliser. S'il améliore la résistance, la vérification est fausse, point final — inutile de chercher plus loin.
- Le moyen mnémotechnique : « Le risque, ça coûte, ça ne rapporte jamais » — tout coefficient portant le mot risque doit être inférieur à 1.
- L'impact direct : Une assise sous-dimensionnée de cette ampleur se fissurerait en cinq à huit ans au lieu de vingt. Le faïençage remonterait à travers l'enrobé, et le maître d'ouvrage devrait reprendre 6 km de chaussée neuve.
Exécution de la Note de Calculs
- \( S_{\text{h}} \) : exprimé en cm — cohérent avec \( c \) en cm⁻¹, leur produit est sans dimension
- \( c \) : en cm⁻¹ — si \( S_{\text{h}} \) était donné en mètres, il faudrait convertir l'un des deux
- \( b \) : grandeur sans unité et négative, obtenue par \( b = -1/11 \)
- \( \delta \) : sans dimension , homogène à \( S_{\text{N}} \) comme l'exige la somme quadratique
- \( K_{\text{r}} \) : sans dimension , multiplicateur direct de la contrainte
La règle de conduite est simple ici : ne jamais écrire une valeur sans son signe. On calcule d'abord le rapport \( S_{\text{h}}\,c/b \) en conservant le signe négatif, même s'il disparaîtra au carré — l'écrire force à vérifier qu'on a bien pris \( b \) négatif. On pose ensuite l'exposant de \( K_{\text{r}} \) terme à terme, sans raccourci mental. Ces deux précautions éliminent la quasi-totalité des erreurs constatées sur cette question.
1. Résolution Numérique Pente de fatigue et écart-type globalPourquoi fait-on ce calcul ? Pour quantifier l'incertitude totale sur la durée de vie, en agrégeant ce qui vient du matériau et ce qui vient du chantier. Sans \( \delta \), le coefficient de risque est incalculable.
On établit d'abord \( b \), puis le terme d'épaisseur en conservant son signe, et enfin la racine de la somme des carrés. Trois lignes, trois vérifications.
- Substitution : \( -1/b = 11 \) donc \( b = -1/11 \) ; \( S_{\text{N}} = 0{,}80 \) (sols fins) ; \( S_{\text{h}} = 2{,}5 \) cm ; \( c = 0{,}02 \) cm⁻¹.
- Piège évité : \( b = -0{,}0909 \) et non \( -11 \). L'énoncé donne l'inverse de la pente, comme le font tous les guides routiers.
- Hypothèse validée : \( S_{\text{N}} = 0{,}80 \) correspond bien à un sol fin traité, conformément au § 6.4.2.3 du T70. Un sol de type grave aurait imposé 1,00.
- Vérification croisée : \( \delta = 0{,}971 > S_{\text{N}} = 0{,}80 \) : la contribution de l'épaisseur augmente bien l'incertitude, comme attendu.
- Finalité : Alimenter l'exposant de \( K_{\text{r}} \) au calcul suivant.
\( \delta = 0{,}971 \), contre 0,800 pour le seul matériau. La dispersion d'épaisseur ajoute donc 21 % d'incertitude. Ce chiffre mérite un commentaire de conception.
- Ordre de grandeur : Un \( \delta \) autour de 1,0 est typique d'une assise en sol traité en place. Une grave-ciment au finisseur descendrait plutôt vers 0,85.
- Impact sur la suite : Ce \( \delta \) entre directement dans l'exposant de \( K_{\text{r}} \). Le réduire améliorerait immédiatement la contrainte admissible.
- Cohérence : Le terme d'épaisseur vaut 0,55 contre 0,80 pour le matériau : la qualité d'exécution pèse presque autant que la qualité du sol traité. Résultat contre-intuitif et très instructif.
- Attention : Avec \( S_{\text{h}} = 4 \) cm — l'autre valeur du T70, pour un traitement moins maîtrisé — on obtiendrait \( \delta = 1{,}17 \), et \( K_{\text{r}} \) chuterait à 0,754.
- Comparaison : En imposant un contrôle renforcé ramenant \( S_{\text{h}} \) à 1,5 cm, \( \delta \) descendrait à 0,853 et l'on gagnerait environ 3 % de contrainte admissible, sans changer un gramme de liant.
Remarque pédagogique : C'est le moment idéal pour faire comprendre que la qualité d'exécution est une variable de calcul, pas un supplément d'âme. Faites recalculer \( \delta \) et \( K_{\text{r}} \) pour \( S_{\text{h}} = 1{,}5 \), \( 2{,}5 \) et \( 4 \) cm : les étudiants constatent que le contrôle de chantier apparaît explicitement dans la formule. Peu de méthodes de calcul en génie civil affichent ce lien aussi directement.
Fractile de la loi normale et coefficient de risquePourquoi fait-on ce calcul ? Pour convertir l'objectif de fiabilité — 12,5 % de risque — en un facteur numérique applicable à la résistance. C'est le cœur probabiliste de la méthode française.
On détermine \( u \) par l'inverse de la loi normale, puis on assemble l'exposant en écrivant chaque signe. C'est la seule façon fiable de ne pas se tromper.
- Substitution : \( r = 12{,}5\ \% \) donne \( u = \Phi^{-1}(0{,}125) = -1{,}15035 \) ; \( b = -0{,}090909 \) ; \( \delta = 0{,}97082 \).
- Piège évité : L'exposant vaut \( -u\,b\,\delta \). Avec \( -u = +1{,}150 \) et \( b = -0{,}0909 \), le produit est négatif : \( -0{,}1015 \). C'est bien cela qui rend \( K_{\text{r}} < 1 \).
- Hypothèse validée : \( r = 12{,}5\ \% \) est bien la valeur du tableau 34 pour une structure semi-rigide en classe TC2, classe établie à la question 1.
- Vérification croisée : \( 10^{-0{,}1015} \approx 0{,}79 \). Repère utile : \( 10^{-0{,}1} = 0{,}794 \), très proche — le calcul mental confirme.
- Finalité : Fournir le dernier coefficient manquant de la loi de fatigue de la question 3.
\( K_{\text{r}} = 0{,}792 \) : on renonce délibérément à 20,8 % de la résistance moyenne pour tenir l'objectif de 12,5 % de risque. C'est le prix explicite de la fiabilité.
- Ordre de grandeur : Un \( K_{\text{r}} \) entre 0,75 et 0,85 est courant pour une structure semi-rigide en trafic modéré. La valeur obtenue est donc parfaitement plausible.
- Impact sur la suite : C'est le coefficient le plus pénalisant de la loi de fatigue, devant \( K_{\text{s}} \) et loin devant \( K_{\text{d}} \). À lui seul il retire un cinquième de la résistance.
- Cohérence : \( K_{\text{r}} < 1 \) : le signe est bon, le coefficient pénalise. Le contrôle de vraisemblance est validé.
- Attention : En classe TC5, le risque tomberait à 5 %, donc \( u = -1{,}645 \) et \( K_{\text{r}} = 0{,}711 \) : 8 points de résistance en moins, uniquement parce qu'on exige davantage de fiabilité.
- Comparaison : À l'inverse, en TC1 avec \( r = 20\ \% \), on aurait \( u = -0{,}842 \) et \( K_{\text{r}} = 0{,}844 \). L'écart entre les deux extrêmes atteint 19 %.
Remarque pédagogique : Comparez explicitement cette démarche à celle des Eurocodes. Là où l'EN 1995 applique un \( \gamma_{\text{M}} = 1{,}3 \) forfaitaire, la méthode routière calcule son abattement à partir d'un risque affiché et de dispersions mesurées. C'est plus transparent et plus adaptable — mais cela suppose de connaître ces dispersions, ce qui n'est possible que sur des matériaux dont on dispose d'un long retour d'expérience. Cette comparaison éclaire d'un coup les deux philosophies de sécurité enseignées dans la formation.
"J'ai une performance de laboratoire, \( \sigma_{6} = 0{,}31 \) MPa, valable pour un million de cycles exactement. Mon projet, lui, n'en verra que 244 000. Ma première opération est donc une translation le long de la droite de fatigue : moins de cycles, donc davantage de contrainte admissible. C'est un bonus, et il est légitime. Mais viennent ensuite quatre coefficients qui, eux, corrigent des écarts entre l'éprouvette et la réalité : le calage du modèle sur des chaussées observées, les discontinuités, le risque accepté, l'hétérogénéité du support. Trois d'entre eux pénalisent, un seul majore. Ce que je dois comprendre — et faire comprendre — c'est que chaque coefficient répare un défaut précis du modèle. Aucun n'est un coefficient de sécurité générique."
- Observation : \( NE = 0{,}244 \times 10^{6} \) est inférieur au million de cycles de référence. Le terme de translation sera donc supérieur à 1 — il faut le vérifier, car un résultat inférieur à 1 signalerait une erreur de signe sur \( b \).
- Analyse du risque : Le vrai piège ici est de mélanger les rôles : \( K_{\text{c}} = 1{,}4 \) majore la résistance, tandis que \( K_{\text{r}} \) et \( K_{\text{s}} \) l'abattent. Un étudiant qui les traite tous comme des coefficients de sécurité inversera \( K_{\text{c}} \) et se trompera de 96 %.
- Choix stratégique : J'applique la formule du T70 § 6.4.2.1 dans l'ordre exact où elle est écrite, en calculant le terme de translation séparément. Cela rend la note relisible par un contrôleur ligne à ligne.
- Alternative : J'aurais pu passer directement par les fiches de structures types du catalogue, qui donnent des épaisseurs toutes faites. Je l'écarte : le sol traité en place ne figure pas au catalogue avec ces performances précises, et surtout l'objectif pédagogique est de comprendre d'où viennent ces fiches.
- Objectif visé : Obtenir \( \sigma_{\text{ad}} \), la seule grandeur comparable à la contrainte calculée par le modèle multicouche, et savoir dire quel coefficient pèse le plus.
Voir uniquement le résultat final (Auto-évaluation)
La contrainte admissible n'est pas une propriété du matériau : c'est le résultat d'une construction, qui part d'un essai normalisé et l'ajuste pas à pas aux conditions du projet. Voici les cinq éléments de cette construction.
Une seule formule au fond, mais que l'on décompose en deux temps pour en éclairer la logique : d'abord le déplacement sur la droite de fatigue, ensuite l'application des correcteurs.
Terme de translation sur la droite de fatigue :Il transporte la performance mesurée à un million de cycles vers le nombre de cycles réel du projet.
Parce que \( \sigma_{6} \) est définie, par convention d'essai, pour exactement \( 10^{6} \) cycles. Utiliser cette valeur telle quelle pour un trafic de 244 000 cycles reviendrait à gaspiller une partie de la résistance disponible — et à surdimensionner la chaussée sans raison.
- \( NE \) : nombre équivalent d'essieux standards du projet, unité : essieux standards
- \( 10^{6} \) : nombre de cycles de référence de l'essai de fatigue, unité : cycles
- \( b \) : pente de la droite de fatigue, négative, unité : sans dimension
- \( \sigma_{6} \) : contrainte de rupture à \( 10^{6} \) cycles sur éprouvette de 360 jours, unité : MPa
- \( R_{\text{t}} \) : résistance en traction directe, liée à \( \sigma_{6} \) par \( \sigma_{6} = 0{,}95\,R_{\text{t}} \), unité : MPa
Elle assemble la translation en fatigue et les quatre coefficients correctifs pour livrer la valeur à comparer au calcul multicouche.
Parce qu'entre une éprouvette de laboratoire et six kilomètres de chaussée, tout diffère : la géométrie, l'homogénéité, la durée, le mode de sollicitation. Chacun des quatre coefficients répare un de ces écarts, et c'est en les nommant un par un que l'on comprend la formule au lieu de l'appliquer mécaniquement.
- \( K_{\text{c}} \) : coefficient de calage sur chaussées réelles, ici 1,40 — majorant, unité : sans dimension
- \( K_{\text{d}} \) : coefficient de discontinuité, 1,00 pour une structure non rigide, unité : sans dimension
- \( K_{\text{r}} \) : coefficient de risque, 0,792 — pénalisant, unité : sans dimension
- \( K_{\text{s}} \) : coefficient d'hétérogénéité du support, 1/1,1 pour une PF2 — pénalisant, unité : sans dimension
- \( \sigma_{\text{ad}} \) : contrainte de traction admissible à la base de l'assise, unité : MPa
"Beaucoup d'étudiants font l'erreur de traiter \( K_{\text{c}} \) comme un coefficient de sécurité et de diviser par 1,4 au lieu de multiplier — par réflexe acquis avec les \( \gamma_{\text{M}} \) des Eurocodes..."
- L'erreur : Diviser par \( K_{\text{c}} \) au lieu de multiplier donne \( \sigma_{\text{ad}} = 0{,}181 \) MPa au lieu de 0,355 MPa, soit une erreur de facteur 1,96. La structure serait déclarée non vérifiée alors qu'elle l'est largement.
- La bonne méthode : Classer les coefficients en deux colonnes avant de calculer : ceux qui majorent (\( K_{\text{c}} \)) et ceux qui minorent (\( K_{\text{r}} \), \( K_{\text{s}} \)). \( K_{\text{d}} \) est neutre ici.
- L'astuce de pro : Demandez-vous ce que corrige chaque coefficient. \( K_{\text{c}} \) corrige un excès de prudence du modèle — il doit donc majorer. \( K_{\text{r}} \) couvre une incertitude — il doit minorer.
- Le moyen mnémotechnique : « Calage = cadeau, risque = rançon » : le calage rend ce que le modèle prenait en trop, le risque prélève ce que l'incertitude impose.
- L'impact direct : Un bureau d'études qui divise par \( K_{\text{c}} \) refuse une structure parfaitement valable et prescrit une assise inutilement épaisse. Sur 6 km, cela représente des milliers de mètres cubes de sol traité et des semaines de chantier en trop.
Exécution de la Note de Calculs
- \( \sigma_{6} \) : exprimé en MPa — c'est la seule grandeur dimensionnée de la formule
- \( (NE/10^{6})^{b} \) : rapport sans dimension élevé à une puissance sans dimension
- \( K_{\text{c}}, K_{\text{d}}, K_{\text{r}}, K_{\text{s}} \) : tous sans unité , simples multiplicateurs
- \( \sigma_{\text{ad}} \) : obtenu en MPa , homogène à \( \sigma_{6} \) comme il se doit
- \( \sigma_{\text{t}} \) : fourni en MPa par le calcul multicouche, directement comparable
Le calcul se fait en deux temps, et cette séparation n'est pas cosmétique. Le premier temps est physique : on se déplace sur la droite de fatigue du matériau. Le second est correctif : on ajuste pour les écarts entre modèle et réalité. Présenter la note ainsi permet à un relecteur de vérifier séparément la physique et les conventions — et c'est exactement ce qu'un contrôleur technique cherchera à faire.
1. Résolution Numérique Translation sur la droite de fatiguePourquoi fait-on ce calcul ? Pour ramener la performance de laboratoire, définie à un million de cycles, au nombre de cycles réel du projet. Sans cette étape on gaspillerait de la résistance disponible.
On forme d'abord le rapport \( NE/10^{6} \), puis on l'élève à la puissance \( b \). Le passage par les logarithmes est recommandé pour éviter toute erreur de saisie sur une puissance non entière.
- Substitution : \( NE = 243\,885 \) essieux, donc \( NE/10^{6} = 0{,}243885 \) ; \( b = -0{,}090909 \).
- Piège évité : La base est inférieure à 1 et l'exposant négatif : le résultat est donc supérieur à 1. Si votre calculatrice renvoie 0,88, vous avez oublié le signe de \( b \).
- Hypothèse validée : \( NE \) reste dans la plage de calibration de la loi de fatigue, entre \( 10^{4} \) et \( 10^{7} \) cycles. L'extrapolation est légitime.
- Vérification croisée : \( \ln(0{,}2439) = -1{,}411 \) ; \( -0{,}090909 \times (-1{,}411) = +0{,}1283 \) ; \( e^{0{,}1283} = 1{,}137 \). Résultat confirmé par une seconde voie.
- Finalité : Disposer du facteur multiplicatif à appliquer à \( \sigma_{6} \) avant les quatre correcteurs.
1,137 : un bonus de 13,7 % pour un trafic quatre fois inférieur à la référence. Ce gain modeste dit quelque chose d'important sur les sols traités.
- Ordre de grandeur : Un facteur entre 1,1 et 1,2 est attendu pour un trafic de quelques centaines de milliers de cycles avec une pente de fatigue plate.
- Impact sur la suite : Ce bonus compense presque exactement la pénalité de \( K_{\text{s}} \). Les deux effets se neutralisent, ce qui simplifie la lecture du résultat final.
- Cohérence : Moins de cycles donne plus de résistance : le sens est bon. Avec \( NE = 10^{6} \), le facteur vaudrait exactement 1,000 — vérification par cas limite.
- Attention : Diviser le trafic par 4 ne rapporte que 13,7 %. La droite de fatigue très plate des sols traités rend la structure peu sensible au trafic — mais aussi peu améliorable par cette voie.
- Comparaison : Pour un enrobé bitumineux, \( -1/b \) vaut environ 5 : le même écart de trafic donnerait un gain de 32 %. Les deux familles de matériaux réagissent très différemment.
Remarque pédagogique : Faites tracer la droite de fatigue en repère bi-logarithmique et placer les deux points, \( 10^{6} \) et \( 2{,}44 \times 10^{5} \) cycles. Les étudiants voient alors que la pente commande tout : un matériau à droite plate est robuste vis-à-vis d'une erreur d'estimation du trafic, ce qui est un argument de conception rarement enseigné et pourtant décisif quand les prévisions de trafic sont incertaines.
Application des quatre coefficients correctifsPourquoi fait-on ce calcul ? Pour passer d'une performance d'éprouvette à une performance de chaussée. C'est l'aboutissement de la question, et la valeur obtenue est la seule comparable au calcul multicouche.
On applique les coefficients un par un, en affichant le résultat intermédiaire après chacun. Cette présentation permet de voir immédiatement lequel pèse le plus.
- Substitution : \( \sigma_{6} = 0{,}31 \) MPa, facteur de translation 1,13687, \( K_{\text{c}} = 1{,}40 \), \( K_{\text{d}} = 1{,}00 \), \( K_{\text{r}} = 0{,}7915 \), \( K_{\text{s}} = 1/1{,}1 = 0{,}9091 \).
- Piège évité : \( K_{\text{c}} \) multiplie, il ne divise pas. Et \( K_{\text{s}} \) vaut \( 1/1{,}1 \), c'est-à-dire 0,909 et non 1,1.
- Hypothèse validée : \( K_{\text{d}} = 1{,}00 \) car la structure est semi-rigide et non rigide : aucune discontinuité de type joint de dalle.
- Vérification croisée : Produit des quatre coefficients : \( 1{,}40 \times 1{,}00 \times 0{,}7915 \times 0{,}9091 = 1{,}0075 \). Ils se neutralisent presque.
- Finalité : Livrer \( \sigma_{\text{ad}} \) pour la vérification finale de la question 4.
\( \sigma_{\text{ad}} = 0{,}355 \) MPa, contre \( \sigma_{6} = 0{,}31 \) MPa au départ. Le résultat est supérieur à la valeur de laboratoire — un point qui surprend toujours et mérite explication.
- Ordre de grandeur : Entre 0,3 et 0,4 MPa pour un sol fin traité en trafic modéré : la valeur est cohérente avec les exemples du T70.
- Impact sur la suite : À comparer aux 0,330 MPa calculés par le modèle multicouche. La marge existe, mais elle est mince.
- Cohérence : \( \sigma_{\text{ad}} > \sigma_{6} \) parce que le bonus de trafic (+13,7 %) et le calage (+40 %) l'emportent sur le risque (−21 %) et le support (−9 %). Le bilan net est de +14,5 %.
- Attention : Ce résultat n'autorise aucune généralisation : avec un trafic dix fois supérieur, le bonus de translation disparaîtrait et \( \sigma_{\text{ad}} \) tomberait sous \( \sigma_{6} \).
- Comparaison : Avec une plate-forme PF3 (\( K_{\text{s}} = 1 \)), on obtiendrait 0,391 MPa, soit +10 %. Améliorer la plate-forme est ici le levier le plus rentable.
Remarque pédagogique : La présentation ligne par ligne des quatre coefficients est le meilleur outil pédagogique de cet exercice. Les étudiants constatent que \( K_{\text{c}} \) apporte à lui seul +40 %, tandis que \( K_{\text{r}} \) retire 21 % et \( K_{\text{s}} \) 9 %. Ils comprennent alors que ces coefficients ne sont pas des marges de sécurité empilées, mais des corrections physiques de sens opposé — une idée qui les servira dans toutes les méthodes de calcul, Eurocodes compris.
"J'ai deux nombres : 0,330 MPa de sollicitation, 0,355 MPa de résistance. La tentation est de diviser et de refermer le dossier. Mais une chaussée ne meurt pas seulement de fatigue — elle peut mourir en un seul hiver. Si l'eau gèle dans le sol support, elle forme des lentilles de glace qui soulèvent la chaussée ; au dégel, le sol se retrouve saturé, perd toute portance, et la structure s'effondre en quelques semaines de circulation. La méthode française impose donc deux familles de vérifications indépendantes, et la mécanique ne dispense pas de la thermique. Enfin, le maître d'ouvrage n'attend pas un ratio : il attend un avis, avec un verdict, les réserves, et une recommandation qu'il puisse arbitrer budgétairement."
- Observation : La marge est de 0,025 MPa seulement, soit environ 7 %. Sur un matériau naturel traité en place, dont la dispersion est déjà intégrée par \( K_{\text{r}} \), cela reste acceptable — mais cela ne laisse aucune place à une évolution du projet.
- Analyse du risque : Le danger n'est pas la ruine soudaine mais la dérive du trafic. Une déviation, une zone d'activité, et les 55 PL/j deviennent 80 : le \( NE \) bascule en TC3, le risque passe à 10 %, et la structure devient non vérifiée.
- Choix stratégique : Je présente le verdict en trois volets : mécanique, thermique, puis avis motivé. C'est le format attendu en contrôle extérieur, et il rend toute omission visible.
- Alternative : J'aurais pu proposer d'emblée d'épaissir l'assise pour gagner de la marge. Je l'écarte comme réponse automatique : avant d'ajouter de la matière, il faut examiner les leviers gratuits, notamment la réduction de \( S_{\text{h}} \) par un contrôle d'épaisseur renforcé.
- Objectif visé : Délivrer un avis exploitable : verdict clair, réserve chiffrée, et recommandation que le maître d'ouvrage puisse mettre en œuvre sans revenir vers le bureau d'études.
Voir uniquement le résultat final (Auto-évaluation)
Une structure routière ne se ruine pas d'une seule façon. Le dimensionnement français couvre deux mécanismes distincts, qui n'ont ni la même cinétique ni les mêmes remèdes. Les confondre, c'est passer à côté de la moitié du problème.
Deux relations très simples pour clore l'étude : l'une mécanique, l'autre thermique. Leur simplicité ne doit pas faire oublier qu'elles sont toutes deux nécessaires.
Critère de vérification mécanique :Il confronte la contrainte calculée par le modèle multicouche à la contrainte admissible établie à la question 3.
Parce que les deux membres ont été construits pour être homogènes en fiabilité : \( \sigma_{\text{t}} \) provient du modèle de Burmister sous l'essieu de référence, \( \sigma_{\text{ad}} \) intègre le trafic cumulé et le risque accepté. Les comparer a donc un sens probabiliste précis, et non simplement arithmétique.
- \( \sigma_{\text{t}} \) : contrainte de traction calculée à la base de l'assise, unité : MPa
- \( \sigma_{\text{ad}} \) : contrainte admissible en fatigue issue de la question 3, unité : MPa
- Taux de travail : rapport des deux, exprimé en pourcentage, unité : sans dimension
- Réserve : différence \( \sigma_{\text{ad}} - \sigma_{\text{t}} \), plus parlante qu'un ratio, unité : MPa
- \( \varepsilon_{z} \) : déformation verticale du sol support, second critère non traité ici, unité : micro-déformation
Il vérifie que le traitement au liant a bien rendu le sol insensible au gel, ce qui dispense de l'étude complète de protection.
Parce qu'un limon non traité est fortement gélif : sa finesse permet les remontées capillaires qui alimentent les lentilles de glace. Le traitement au liant fige la structure du sol et bloque ce mécanisme. Le T70 fixe le seuil de basculement à 0,20 MPa de résistance en traction directe.
- \( R_{\text{t}} \) : résistance en traction directe du sol traité, unité : MPa
- \( 0{,}95 \) : coefficient de passage \( R_{\text{t}} \) vers \( \sigma_{6} \) propre aux sols traités, unité : sans dimension
- \( 0{,}20 \) MPa : seuil de non-gélivité fixé par le T70, unité : MPa
- Indice de gel : grandeur caractérisant la rigueur de l'hiver de référence, unité : degré-jour
- Lentille de glace : accumulation de glace alimentée par remontée capillaire, unité : sans objet
"Beaucoup d'étudiants font l'erreur de conclure « la chaussée est vérifiée » dès que le ratio mécanique passe, sans dire un mot du gel/dégel ni du second critère en déformation..."
- L'erreur : Croire que le critère en contrainte résume le dimensionnement. Or une chaussée parfaitement vérifiée en fatigue peut être détruite par un seul hiver si le support gèle.
- La bonne méthode : Vérifier dans cet ordre : contrainte de traction dans l'assise, déformation verticale du sol support, puis tenue au gel/dégel. Chacune peut être dimensionnante selon le contexte.
- L'astuce de pro : Terminez systématiquement la note par une liste explicite des vérifications menées et de celles restant à mener. Cela protège votre responsabilité et guide celui qui reprend le dossier.
- Le moyen mnémotechnique : « Fatigue, ornière, gel » — les trois façons de perdre une chaussée. Si votre note n'en évoque qu'une, il en manque deux.
- L'impact direct : En zone de moyenne montagne, le gel est fréquemment dimensionnant devant la fatigue. Une note qui l'ignore conduit à une chaussée détruite au premier hiver rigoureux, malgré un calcul de fatigue irréprochable.
Exécution de la Note de Calculs
- \( \sigma_{\text{t}} \) : donné en MPa — 0,330 MPa, issu du calcul multicouche
- \( \sigma_{\text{ad}} \) : obtenu en MPa — 0,355 MPa, question 3
- Taux de travail : rapport sans unité , converti en pourcentage pour la lecture
- \( R_{\text{t}} \) : reconstitué en MPa à partir de \( \sigma_{6} \)
- Seuil de gélivité : exprimé en MPa — comparaison directe possible
La conclusion se construit en deux volets indissociables. Le premier est mécanique : le taux de travail en fatigue. Le second est thermique : la tenue au gel/dégel, qui suit une logique totalement différente et peut être dimensionnante à elle seule. Ce n'est qu'après les deux que l'on rédige l'avis — et cet avis peut parfaitement être « accepté sous réserve », qui est la conclusion la plus fréquente en bureau d'études réel.
1. Résolution Numérique Vérification mécanique et taux de travailPourquoi fait-on ce calcul ? Pour répondre à la question du maître d'ouvrage : la structure proposée tient-elle vingt ans ? Le taux de travail apporte en outre une information de robustesse que le verdict binaire ne donne pas.
Un simple rapport, mais que l'on interprète. On calcule aussi la réserve absolue en MPa, plus parlante qu'un pourcentage pour juger la sensibilité aux aléas.
- Substitution : \( \sigma_{\text{t}} = 0{,}330 \) MPa et \( \sigma_{\text{ad}} = 0{,}3550 \) MPa, grandeurs homogènes.
- Piège évité : Ne pas inverser le rapport. Le taux de travail met la sollicitation au numérateur : c'est bien \( \sigma_{\text{t}}/\sigma_{\text{ad}} \).
- Hypothèse validée : \( \sigma_{\text{t}} \) a été calculée avec les mêmes hypothèses d'interface que celles déclarées à l'énoncé — condition indispensable à la validité de la comparaison.
- Vérification croisée : \( 0{,}330/0{,}355 \approx 0{,}93 \) : la réserve est d'environ 7 %, soit 0,025 MPa. Deux façons d'exprimer la même marge.
- Finalité : Alimenter l'avis technique par un chiffre et son interprétation en termes de marge disponible.
93,0 % : le critère est satisfait. Reste à lire ce que ce nombre dit de la robustesse de la solution face aux aléas du projet.
- Ordre de grandeur : Un taux entre 85 et 95 % caractérise une structure bien optimisée : la matière est utilisée sans gaspillage, ce qui est l'objectif recherché.
- Impact sur la suite : Avec 0,025 MPa de réserve seulement, toute hausse du trafic au-delà de l'hypothèse retenue invaliderait le calcul. Ce point doit figurer explicitement dans l'avis.
- Cohérence : La ruine serait progressive, par faïençage, donc détectable lors des visites d'entretien courantes. C'est un point favorable pour la gestion patrimoniale.
- Attention : En passant de 55 à 80 PL/j/sens, \( NE \) atteindrait \( 0{,}355 \times 10^{6} \) : toujours TC2, mais \( \sigma_{\text{ad}} \) tomberait à 0,342 MPa et le taux monterait à 96,5 %. La marge fondrait.
- Comparaison : Avec une plate-forme PF3, \( \sigma_{\text{ad}} \) atteindrait 0,391 MPa et le taux tomberait à 84 %. Améliorer la plate-forme reste le levier le plus efficace.
Remarque pédagogique : Faites toujours exprimer la réserve en MPa en plus du pourcentage, puis demandez à quoi elle correspond en termes de trafic supplémentaire admissible. L'étudiant qui répond « il reste 0,025 MPa, soit environ 25 PL/j de marge » raisonne en ingénieur : il rattache le nombre à une réalité de terrain et sait immédiatement quelle évolution du projet remettrait son calcul en cause.
Vérification de la non-gélivité du sol traitéPourquoi fait-on ce calcul ? Parce que la fatigue n'est pas le seul mode de ruine. Un limon non traité est fortement gélif : il faut démontrer que le traitement au liant a bien supprimé cette sensibilité.
On remonte de \( \sigma_{6} \) vers \( R_{\text{t}} \) par la relation du T70, puis on compare au seuil de 0,20 MPa. Une seule division, mais dans le bon sens.
- Substitution : \( \sigma_{6} = 0{,}31 \) MPa et la relation \( \sigma_{6} = 0{,}95\,R_{\text{t}} \) du § 6.4.2.3.
- Piège évité : On divise par 0,95, on ne multiplie pas. \( R_{\text{t}} \) est nécessairement supérieur à \( \sigma_{6} \).
- Hypothèse validée : Le critère porte sur la couche traitée. La gélivité de la plate-forme sous-jacente reste à examiner si l'hiver de référence est rigoureux.
- Vérification croisée : \( 0{,}326 > 0{,}20 \) avec une marge de 63 % : le critère est satisfait très largement, sans ambiguïté.
- Finalité : Écarter le risque de ruine par gel/dégel pour la couche traitée, et pouvoir le documenter dans l'avis.
\( R_{\text{t}} = 0{,}326 \) MPa contre un seuil de 0,20 MPa : la non-gélivité est acquise avec une marge confortable, contrastant nettement avec la marge mécanique.
- Ordre de grandeur : Un \( R_{\text{t}} \) de 0,3 à 0,4 MPa est typique d'un limon correctement traité au liant hydraulique routier, en qualité AC1.
- Impact sur la suite : Le critère thermique n'est pas dimensionnant ici. C'est bien la fatigue qui gouverne, avec ses 93 % de taux de travail.
- Cohérence : \( R_{\text{t}} = 0{,}326 > \sigma_{6} = 0{,}31 \) : le sens de la relation est respecté. Contrôle immédiat de non-inversion.
- Attention : Si le dosage en liant était réduit en cours de chantier pour raison économique, \( R_{\text{t}} \) chuterait et la gélivité pourrait réapparaître. Le dosage doit être verrouillé au marché.
- Comparaison : En qualité AC2 (\( \sigma_{6} = 0{,}27 \) MPa), on aurait \( R_{\text{t}} = 0{,}284 \) MPa : toujours non gélif, mais la marge tomberait à +42 %.
Remarque pédagogique : Profitez de cette vérification pour faire comprendre l'un des arguments majeurs du traitement des sols, rarement enseigné : on ne traite pas seulement pour gagner de la portance, on traite aussi pour supprimer la gélivité d'un matériau qui, à l'état naturel, aurait imposé une couche de forme épaisse en matériaux d'apport insensibles au gel. C'est souvent là que se trouve la véritable économie du procédé, bien plus que dans le seul évitement des transports.
BILAN FINAL DE LA MISSION
Checklist d'Auto-Évaluation
Avant de clore cet exercice, vérifiez que vous avez bien assimilé la démarche globale de conception :
Avis technique — structure ACCEPTÉE SOUS RÉSERVE. La structure proposée, 10 cm de béton bitumineux sur assise en sol fin traité, satisfait le critère de fatigue à la base de la couche traitée : la contrainte calculée de 0,330 MPa reste inférieure à la contrainte admissible de 0,355 MPa, soit un taux de travail de 93,0 %. La non-gélivité du sol traité est acquise avec une marge confortable, \( R_{\text{t}} = 0{,}326 \) MPa contre un seuil de 0,20 MPa. Le trafic cumulé s'établit à 243 885 essieux standards, plaçant le projet en classe TC2 avec un risque de calcul réglementaire de 12,5 %. Le maître d'ouvrage peut être informé que la solution de traitement du sol en place est techniquement valide, et qu'elle évite l'évacuation puis l'apport de plusieurs dizaines de milliers de tonnes de matériaux.
Trois réserves conditionnent cet avis, et elles doivent figurer au marché de travaux. D'abord, la réserve mécanique n'est que de 0,025 MPa, soit l'équivalent d'environ 25 poids lourds par jour supplémentaires : toute création de déviation, de zone d'activité ou de carrière sur l'itinéraire invaliderait ce dimensionnement. Ensuite, l'écart-type d'épaisseur retenu, \( S_{\text{h}} = 2{,}5 \) cm, suppose un contrôle de nivellement rigoureux ; s'il dérivait vers 4 cm, la contrainte admissible chuterait à 0,338 MPa et le taux de travail monterait à 97,6 %. Enfin, le dosage en liant doit être verrouillé contractuellement : sa réduction ferait chuter \( R_{\text{t}} \) et pourrait faire réapparaître la gélivité. Si le maître d'ouvrage souhaite une marge plus confortable, la recommandation du bureau d'études est d'améliorer la plate-forme de PF2 à PF3, ce qui porte \( K_{\text{s}} \) à 1,00 et la contrainte admissible à 0,391 MPa, ramenant le taux de travail à 84 % — soit un gain de 10 % sans modifier ni l'épaisseur ni le dosage. Enfin, une vérification reste à mener hors du présent périmètre : la déformation verticale \( \varepsilon_{z} \) en surface du sol support, second critère de la méthode rationnelle, qui gouverne l'orniérage par déformation permanente. La plus-value technique de cette étude tient précisément là : elle ne se contente pas de valider une épaisseur, elle identifie le mécanisme de ruine gouvernant, quantifie la marge disponible, désigne les points sensibles d'exécution et énonce ce qui reste à contrôler.
