Calcul la teneur en eau au point de saturation (Ws)
📝 Situation du Projet
Vous êtes ingénieur géotechnicien au sein du bureau d'études "GeoTech Solutions". Dans le cadre de la construction de la future "Tour Horizon", un immeuble de grande hauteur (IGH) de 45 étages situé en bordure fluviale, une campagne de reconnaissance des sols a été menée. Les sondages carottés ont révélé la présence d'une couche d'argile compressible de plusieurs mètres d'épaisseur située sous les sables alluvionnaires de surface. Cette couche d'argile, identifiée comme une "Argile verte de Romainville", présente un risque majeur de tassement à long terme (consolidation) sous le poids de l'ouvrage.
Pour dimensionner correctement les fondations profondes (pieux) et estimer les tassements futurs, il est impératif de connaître l'état de saturation et la structure interne de ce sol. Des échantillons intacts ont été prélevés à une profondeur de 15 mètres et transportés scellés au laboratoire pour analyse. Votre mission consiste à déterminer les paramètres d'état fondamentaux de cet échantillon, et en particulier sa teneur en eau à saturation, afin de valider les hypothèses de calcul de portance.
En tant que Responsable Laboratoire, vous devez déterminer analytiquement la teneur en eau de saturation (\(w_{\text{sat}}\)) de l'échantillon d'argile. Ce paramètre critique permettra de confirmer si le sol est totalement saturé in situ et de prédire son comportement hydromécanique sous charge.
"Attention, l'argile est un matériau très sensible au remaniement. Les valeurs de densité sèche mesurées en laboratoire doivent être traitées avec précision. Une erreur sur l'indice des vides (\(e\)) impacterait directement le calcul des tassements futurs de la tour."
Les paramètres suivants ont été mesurés sur l'échantillon intact prélevé à 15m de profondeur, conformément aux normes françaises en vigueur pour les essais d'identification des sols.
📚 Référentiel Normatif

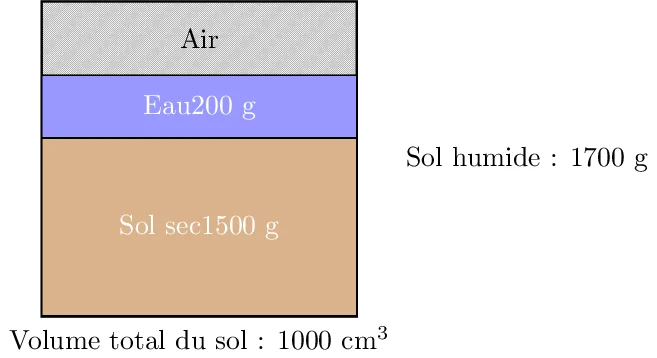

NF P 94-053 (Masse volumique des sols)NF P 94-054 (Masse volumique des particules solides)Fig 2. Schématisation du passage de l'état réel (hétérogène) au modèle de calcul (séparé par phases). C'est la base de tout calcul géotechnique.
🔬 Résultats des Essais en Laboratoire
- Poids volumique des grains solides (\(\gamma_{\text{s}}\)): 27.0 kN/m³
- Poids volumique sec du sol en place (\(\gamma_{\text{d}}\)): 15.0 kN/m³
- Poids volumique de l'eau (\(\gamma_{\text{w}}\)): 10.0 kN/m³ (Constante physique)
⚠️ Inconnues à déterminer
| Donnée | Symbole | Valeur | Unité |
|---|---|---|---|
| Poids volumique des grains | \(\gamma_{\text{s}}\) | 27.0 | kN/m³ |
| Poids volumique sec | \(\gamma_{\text{d}}\) | 15.0 | kN/m³ |
| Poids volumique de l'eau | \(\gamma_{\text{w}}\) | 10.0 | kN/m³ |
E. Protocole de Résolution
Pour garantir la rigueur scientifique de l'analyse, nous allons procéder selon la séquence logique suivante, déduisant chaque paramètre d'état des précédents.
Calcul de l'Indice des Vides (\(e\))
Détermination du volume relatif des pores par rapport au volume des grains solides, indicateur clé de la compacité de l'argile.
Détermination de la Teneur en Eau Saturée (\(w_{\text{sat}}\))
Calcul de la quantité d'eau maximale que le sol peut contenir lorsque tous les vides sont remplis d'eau (\(S_{\text{r}} = 100\%\)).
Estimation du Poids Volumique Saturé (\(\gamma_{\text{sat}}\))
Vérification de la cohérence physique en calculant le poids total du sol à l'état saturé.
Synthèse & Validation
Comparaison des résultats avec les valeurs usuelles des argiles vertes pour valider l'étude.
Calcul la teneur en eau au point de saturation (Ws)
🎯 Objectif
L'objectif premier est de caractériser la structure poreuse de l'argile. L'indice des vides, noté \(e\), est un paramètre fondamental sans dimension qui exprime le rapport entre le volume des vides (occupés par l'eau et l'air) et le volume des grains solides. Il permet de comprendre si le sol est lâche ou compact, ce qui influence directement sa compressibilité et donc le risque de tassement de la Tour Horizon.
📚 Référentiel & Théorie
Mécanique des Sols FondamentaleNous ne pouvons pas mesurer le volume des vides directement in-situ. Cependant, nous connaissons le poids volumique des grains seuls (\(\gamma_{\text{s}}\), intrinsèque au minéral) et le poids volumique de l'arrangement sec global (\(\gamma_{\text{d}}\), dépendant de l'arrangement). Si le sol est "léger" à l'état sec (\(\gamma_{\text{d}}\) faible) comparé à la lourdeur de ses grains (\(\gamma_{\text{s}}\)), c'est qu'il y a beaucoup de vide. Il existe donc une relation mathématique directe liant ces trois grandeurs.
L'indice des vides est défini par le rapport :
En manipulant les équations de poids et de volume, on démontre que le poids volumique sec \(\gamma_{\text{d}}\) est égal au poids des grains solides divisé par le volume total (y compris les vides). La relation qui lie \(\gamma_{\text{d}}\), \(\gamma_{\text{s}}\) et \(e\) est fondamentale en géotechnique.
📋 Données d'Entrée
| Paramètre | Valeur |
|---|---|
| Poids volumique des grains (\(\gamma_{\text{s}}\)) | 27.0 kN/m³ |
| Poids volumique sec (\(\gamma_{\text{d}}\)) | 15.0 kN/m³ |
Vérifiez toujours que \(\gamma_{\text{s}} > \gamma_{\text{d}}\). C'est physiquement obligatoire car le sol sec contient du vide (qui ne pèse rien), donc la densité apparente est toujours inférieure à la densité intrinsèque des grains. Si vous trouvez \(e < 0\), vous avez inversé les termes !
🔍 Démonstration Algébrique
Pour établir la formule utilisée, partons des définitions fondamentales des poids volumiques. C'est essentiel pour comprendre l'origine de l'équation.
📝 Calcul Détaillé
1. Détermination de l'indice des vides \(e\) :
Nous appliquons la formule dérivée précédemment en remplaçant par les valeurs du laboratoire.
Interprétation : Nous obtenons une valeur de 0.8. Cela signifie que le volume des vides représente 80% du volume des grains solides. C'est une valeur typique pour une argile moyennement compressible, mais qui reste significative pour un projet de tour.
Pour une argile verte type "Romainville", l'indice des vides varie généralement entre 0.6 et 1.2. La valeur de 0.8 est parfaitement cohérente avec la littérature.
L'indice des vides n'a pas d'unité. Ne jamais ajouter de "kN" ou "%" à ce résultat. C'est un ratio de volumes strictement adimensionnel.
🎯 Objectif
Nous cherchons maintenant à calculer la teneur en eau théorique que possèderait ce sol s'il était parfaitement saturé (c'est-à-dire si tous les vides calculés précédemment étaient remplis d'eau). C'est le paramètre critique \(w_{\text{sat}}\). Il permet de vérifier si l'échantillon prélevé sous la nappe est bien dans son état naturel ou s'il a séché.
📚 Référentiel
Relation fondamentale des solsEn géotechnique, il existe une "équation magique" qui lie les quatre paramètres d'état principaux : le degré de saturation \(S_{\text{r}}\), l'indice des vides \(e\), la teneur en eau \(w\) et la densité relative des grains \(G_{\text{s}}\) (ou \(\frac{\gamma_{\text{s}}}{\gamma_{\text{w}}}\)). Puisque nous cherchons la teneur en eau à saturation, nous posons l'hypothèse physique que le degré de saturation \(S_{\text{r}}\) est égal à 1 (ou 100%).
L'équation d'état s'écrit :
À saturation, \(S_{\text{r}} = 1\). L'équation se simplifie donc pour isoler \(w_{\text{sat}}\).
En isolant w dans l'équation précédente :
Le résultat sera un ratio massique, à convertir ensuite en pourcentage.
📋 Données d'Entrée
| Paramètre | Valeur |
|---|---|
| Indice des vides (\(e\)) - Calculé en Q1 | 0.8 |
| Poids volumique de l'eau (\(\gamma_{\text{w}}\)) | 10.0 kN/m³ |
| Poids volumique des grains (\(\gamma_{\text{s}}\)) | 27.0 kN/m³ |
Retenez l'acronyme "SEWG" pour la formule :
C'est le moyen mnémotechnique le plus utilisé par les ingénieurs pour vérifier la saturation.
🔍 Démonstration Algébrique
Isolons le terme \(w\) (teneur en eau) à partir de l'équation fondamentale des sols, en considérant l'état saturé.
📝 Calcul Détaillé
1. Calcul de \(w_{\text{sat}}\) :
Nous injectons les valeurs. Notez que les unités de poids volumique (kN/m³) s'annulent, laissant un résultat sans dimension (ratio).
2. Conversion en pourcentage :
La teneur en eau s'exprime conventionnellement en % en géotechnique.
Interprétation : À saturation complète, l'eau représente 29.63% de la masse des grains solides secs. Cela signifie que pour 100g de squelette solide, nous avons environ 30g d'eau dans les pores.
Pour une argile, une teneur en eau de 30% est une valeur tout à fait standard (ni très sèche, ni boueuse). Si vous aviez trouvé 3% (sable sec) ou 300% (tourbe), il y aurait eu une erreur.
Ne confondez pas \(w_{\text{sat}}\) (teneur en eau à saturation) avec \(w_{\text{L}}\) (limite de liquidité). Ce sont deux concepts différents, même s'ils s'expriment tous deux en %.
🎯 Objectif
Pour dimensionner les fondations de la tour, nous devons calculer le poids total du sol lorsqu'il est saturé (\(\gamma_{\text{sat}}\)). C'est cette valeur qui servira à calculer la contrainte totale (\(\sigma_{\text{v}}\)) s'exerçant sur les couches profondes.
📚 Référentiel
Loi des mélangesLe poids volumique saturé est simplement la somme du poids des grains et du poids de l'eau qui remplit les vides, le tout divisé par le volume total. On peut le calculer à partir de \(e\), \(\gamma_{\text{s}}\) et \(\gamma_{\text{w}}\). Nous nous attendons logiquement à ce que \(\gamma_{\text{sat}}\) soit supérieur à \(\gamma_{\text{d}}\) (car on ajoute de l'eau) mais inférieur à \(\gamma_{\text{s}}\) (car il y a encore des vides, même remplis d'eau moins dense que la pierre).
Le poids volumique saturé représente la masse totale d'un volume unitaire de sol dont tous les vides sont remplis d'eau. Il est toujours supérieur au poids volumique sec et au poids volumique humide naturel si le sol n'est pas saturé.
La moyenne pondérée des constituants s'écrit :
📋 Données d'Entrée
| Paramètre | Valeur |
|---|---|
| Indice des vides (\(e\)) | 0.8 |
| Poids volumique de l'eau (\(\gamma_{\text{w}}\)) | 10.0 kN/m³ |
| Poids volumique des grains (\(\gamma_{\text{s}}\)) | 27.0 kN/m³ |
Une façon rapide de vérifier approximativement votre résultat est de faire la moyenne entre 20 et 22 kN/m³. La plupart des sols saturés tombent dans cette fourchette.
🔍 Démonstration Algébrique
Détaillons la construction de la formule à partir de la définition du poids volumique total.
📝 Calcul Détaillé
1. Application numérique :
Remplaçons les variables par nos valeurs : \(\gamma_{\text{s}}=27\), \(\gamma_{\text{w}}=10\), \(e=0.8\).
Interprétation : Le sol saturé pèse 19.44 kN par mètre cube. C'est une valeur dense, typique d'une argile consolidée en profondeur.
Nous avons bien \(\gamma_{\text{d}} (15.0) < \gamma_{\text{sat}} (19.44) < \gamma_{\text{s}} (27.0)\). L'ordre de grandeur est respecté et logique physiquement.
Attention aux unités : assurez-vous d'utiliser \(\gamma_{\text{w}} = 10 \text{ kN/m}^3\) (ou 9.81) et non pas 1 (qui est en \(\text{g/cm}^3\) ou \(\text{t/m}^3\)). Une erreur d'unité ici fausse tout le dimensionnement.
🎯 Objectif
Il est impératif de valider physiquement les résultats obtenus (\(e\), \(w_{\text{sat}}\), \(\gamma_{\text{sat}}\)) avant de les utiliser dans les notes de calcul de structure. Une erreur sur ces paramètres d'entrée pourrait avoir des conséquences désastreuses sur le dimensionnement des fondations.
📚 Référentiel
Abaques de Magnan (1989) - Sols d'Île-de-FranceLes argiles vertes de Romainville sont des sols surconsolidés bien connus. Leurs caractéristiques physiques varient dans des plages précises. Si nos résultats sortent de ces plages, cela indiquerait soit une erreur de calcul, soit un échantillon remanié, soit une anomalie géologique locale.
Si le sol est prélevé sous la nappe phréatique, il doit théoriquement être saturé (\(S_{\text{r}} = 100\%\)). Ainsi, sa teneur en eau naturelle mesurée in-situ (\(w_{\text{nat}}\)) devrait être très proche de la teneur en eau à saturation calculée (\(w_{\text{sat}}\)).
Pour valider l'hypothèse de saturation, on compare la valeur théorique à la valeur mesurée (supposons \(w_{\text{nat}} \approx 30\%\) d'après les relevés in-situ) :
📝 Calcul de Vérification
Comparons notre résultat théorique (29.6%) avec la moyenne des mesures in-situ (30.0%).
Interprétation : L'écart est inférieur à 5%, ce qui est excellent. L'hypothèse de saturation est validée.
📄 Livrable Final (Note de Synthèse)
L'analyse de l'échantillon intact d'argile verte prélevé à -15m a permis de déterminer les caractéristiques intrinsèques suivantes :
